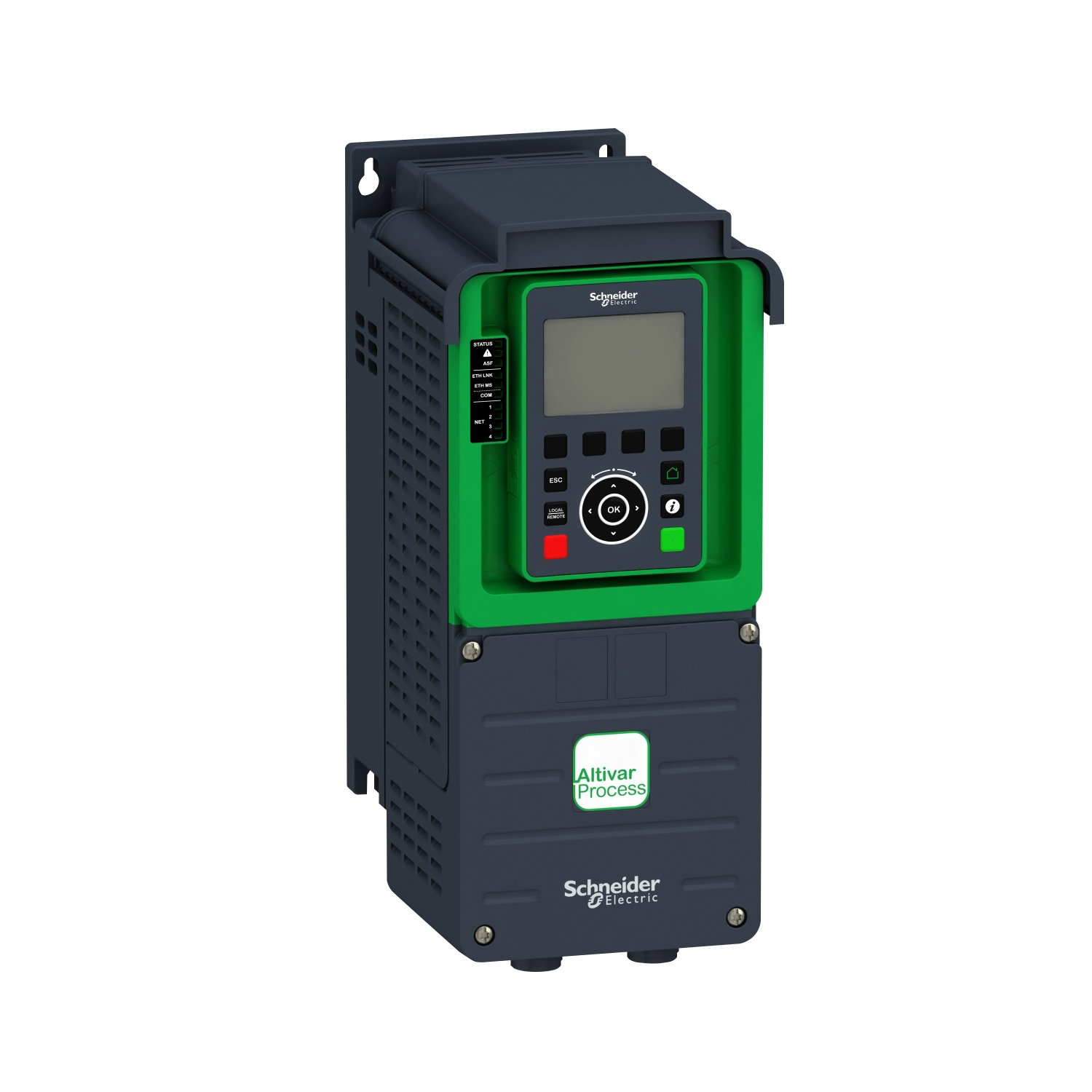

Variable speed drive ATV630, 1,5kW/2HP, 200...240V, IP21/UL type 1

Link copied
SKU
EAN
GTIN
MPN
Variable speed drive ATV630, 1,5kW/2HP, 200...240V, IP21/UL type 1. tipo de producto o componente: variador de velocidad - aplicación específica de producto: proceso y utilidades - nombre corto del dispositivo: ATV630 - destino del produc: motores asíncronos, motores síncronos - modo de montaje: montaje en pared - grado de protección IP: IP21 conforme con IEC 60529, IP21 conforme con IEC 61800-5-1 - tipo de refrigeración: convenc forzada - potencia del motor en kW: 0.75 kW (heavy duty), 1.5 kW (normal duty) - potencia del motor en HP: 1 hp (heavy duty), 2 hp (normal duty) - corriente de línea: 3 A en 240 V (heavy duty), 3.3 A en 200 V (heavy duty), 5 A en 240 V (normal duty), 5.9 A en 200 V (normal duty) - Corriente de cortocircuito de la red: 50 kA - potencia aparente: 1.2 kVA en 240 V (heavy duty), 2.1 kVA en 240 V (normal duty) - corriente de salida en continuo: 4.6 A a 4 kHz (heavy duty), 8 A a 4 kHz (normal duty) - máxima corriente transitoria: 6.9 A durante 60 s (heavy duty), 8.8 A durante 60 s (normal duty) - frecuencia de salida: 0.0001...0.5 kHz - frecuencia de conmutación nominal: 4 kHz - frecuencia de conmutación: 2...12 kHz regulable, 4...12 kHz con factor de desclasificación de la capacidad - protocolo del puerto de comunicación: Ethernet, Modbus TCP, serie Modbus - tarjeta opcional: slot A : communication module para CANopen screw terminals, slot A : communication module para CANopen SUB-D 9, slot A : communication module para DeviceNet, slot A : communication module para encadenamiento CANopen RJ45, slot A : communication module para Ethernet IP/Modbus TCP/MD-Link, slot A : communication module para Modbus TCP/EtherNet/IP, slot A : communication module para Profibus DP V1, slot A : communication module para Profinet, slot A/slot B : digital and analog I/O extension module, slot A/slot B : output relay extension module. Beneficios: Ahorros sustanciales en costes gracias al mantenimiento predictivo. Reduce costes de diseño.. Aplicaciones: Los variadores Altivar Process han sido específicamente diseñados para procesos industriales, como por ejemplo: Minería: Flotación y espesamiento, deshidratación y filtración, bombas de pozo de la mina … Cemento: Ventilador de precalentamiento, ventilador de gas residual del horno, refrigerador del extractor de aire, molino vertical de rodillos, bomba para el suministro de agua…..

Especificaciones

Altura 320 mm
Anchura 144 mm
Profundidad 203 mm
Tensión de red 200 - 240 V
Con conexión a PC no
Con interfaz óptica no
Con unidad de control sí
Soporta protocolo KNX no
Soporta el protocolo CAN no
Tensión de salida máx. 240 V
Soporta el protocolo SERCOS no
Frecuencia máxima de salida 500 Hz
Soporta el protocolo SUCONET no
Soporta el protocolo PROFIBUS sí
Número de interfaces HW RS232
Número de interfaces HW RS485 1
Soporta el protocolo DeviceNet sí
Corriente de salida nominal I2N 8 A
Soporta el protocolo Ethernet/IP sí
Soporta el protocolo SafetyBUS p no
Operación de 4 cuadrantes posible sí
Número de interfaces HW en serie TTY
Uso en el sector industrial permitido sí
Soporta el protocolo de autopista de datos no
Número de interfaces HW Ethernet industrial 1
Soporta el protocolo AS-Interface Safety at Work no
Uso permitido en zonas residenciales y comerciales sí
Potencia de salida máxima en carga lineal a tensión de salida nominal 1.5 kW

Documentos

Deeplink product page

Abrir

Environmental compliance declaration

ATV630U15M3 REACh Declaration

Abrir

User guide

ATV630-650 Installation manual

Abrir

Instruction sheet

1) Getting Started with ATV630/ATV650

Abrir

Product data sheet

Abrir

Environmental compliance declaration

ATV630U15M3 EU RoHS Declaration

Abrir

Environmental disclosure

ALTIVAR PROCESS - Ranges: 0.75 to 4 kW - 3PH - 200/240V - IP21, 0.75 to 5.5 kW - 3PH - 400/480V - IP21, Product Environmental Profile

Abrir

Circularity Profile

ALTIVAR PROCESS - Ranges: 0.75 to 4 kW - 3PH - 200/240V - IP21, 0.75 to 5.5 kW - 3PH - 400/480V - IP21, Product End-of-Life Instructions

Abrir
