Los esquemas de conexión a tierra definen la relación entre el punto neutro de la fuente y tierra, así como la unión entre las masas de la instalación y tierra. Regulados por la norma IEC 60364 y su transposición española UNE HD 60364, así como por el Reglamento Electrotécnico de Baja Tensión (REBT, Real Decreto 842/2002) y su instrucción ITC-BT-08, condicionan directamente la elección de los dispositivos de protección, las secciones de los conductores y el comportamiento de la instalación ante un defecto de aislamiento. Los cuatro esquemas básicos son el TT, el TN-C, el TN-S y el IT. El esquema TN-C-S, combinación de variantes TN en una misma instalación, está muy presente en el parque industrial y terciario existente. En las instalaciones multifuente, la coexistencia de esquemas distintos exige un análisis detallado de los escenarios de conmutación y de la coherencia de las protecciones.
El parámetro que estructura todo el proyecto eléctrico
Un interruptor automático que no dispara ante un defecto de aislamiento, tensiones residuales en masas metálicas, un informe de verificación inicial que señala una no conformidad sin que su origen sea inmediatamente evidente. En la mayoría de estos casos, la causa remonta al esquema de conexión a tierra: bien no se identificó correctamente, bien se aplicó sin coherencia respecto a los dispositivos de protección elegidos, bien se mezcló con otro esquema durante una ampliación.
El esquema de conexión a tierra no es un parámetro secundario. Es la primera decisión técnica que estructura una instalación eléctrica de baja tensión. Determina el nivel de corriente de defecto en caso de cortocircuito a tierra, las protecciones necesarias y las condiciones bajo las cuales el REBT considera que las personas están protegidas.
Este artículo describe los cuatro esquemas principales, explica las diferencias entre TN-C y TN-S, aborda los casos de transición entre esquemas y trata las instalaciones multifuente: un aspecto que las herramientas de cálculo estándar suelen no cubrir.
¿Dimensiona instalaciones con varias fuentes de alimentación? Descubra cómo elec calc gestiona los esquemas de neutro en configuraciones multifuente. Solicitar una demostración de elec calc
La lógica del código normalizado: leer un esquema de neutro como un técnico
Lo que significa cada letra
La norma IEC 60364 (sección 312.2), transpuesta en España como UNE HD 60364 y recogida en la ITC-BT-08 del REBT, utiliza un código de dos o tres letras. Su lógica es precisa y conviene asimilarla de una vez por todas, ya que se aplica en todos los documentos técnicos, todos los programas de cálculo y todas las comunicaciones con los organismos de control.
La primera letra indica el estado del neutro de la fuente respecto a tierra. T significa que el neutro está directamente conectado a tierra. I significa que está aislado de tierra o unido a ella a través de una impedancia elevada.
La segunda letra indica el estado de las masas de la instalación respecto a tierra. T significa que las masas están conectadas a una toma de tierra independiente de la fuente. N significa que las masas están conectadas al propio conductor neutro, que está a su vez conectado a tierra.
Cuando la segunda letra es N, una tercera letra precisa la disposición de los conductores. C significa que el neutro y la protección están combinados en un conductor único denominado PEN (Protective Earth and Neutral). S significa que están separados físicamente: un conductor N para el retorno de corriente, un conductor PE para la protección.
Esta clave de lectura permite también comprender el esquema TN-C-S: designa una instalación en TN-C aguas arriba, con un punto de separación del PEN a partir del cual el esquema pasa a ser TN-S. Es un caso frecuente en instalaciones industriales existentes.
El esquema TT: el estándar de la red de distribución pública en España
En el esquema TT, el neutro del transformador de la fuente está conectado a tierra en la distribuidora, y las masas de la instalación están unidas a una toma de tierra propia del abonado. Ambas tomas de tierra son independientes.
En caso de defecto de aislamiento, la corriente de defecto circula a través de las dos tomas de tierra y su valor depende de la resistencia de ambas. Por lo general es demasiado reducida para que un interruptor magnetotérmico dispare en los tiempos exigidos por la normativa. Por eso el interruptor diferencial (ID) resulta indispensable en el esquema TT para garantizar la protección de las personas: detecta la fuga de corriente hacia tierra desde 30 mA en los circuitos terminales.
Las distribuidoras españolas e-distribución, i-DE y el resto de gestores de red de distribución (GRD) imponen este esquema para todas las conexiones a la red pública de baja tensión. Es sencillo de aplicar y se adapta bien a las instalaciones residenciales y terciarias ligeras.
El esquema IT: cuando la continuidad de servicio es prioritaria
En el esquema IT, el neutro de la fuente está aislado de tierra o unido a ella a través de una impedancia de valor elevado (generalmente varios kiloohmios). Ante un primer defecto de aislamiento, la corriente de defecto es muy reducida: la instalación sigue funcionando. Un controlador permanente de aislamiento (CPA) señala este primer defecto, lo que permite localizarlo y resolverlo sin interrupción del servicio.
El peligro aparece con un segundo defecto simultáneo en un conductor distinto. En ese momento, la situación es equivalente a un cortocircuito entre fases y la protección debe disparar. Por eso el esquema IT exige una organización de mantenimiento activa, personal formado y capacidad de respuesta ante las alarmas del CPA.
Este esquema está reservado a los entornos que no pueden tolerar ninguna interrupción: quirófanos, unidades de cuidados intensivos, ciertos procesos industriales continuos. No es adecuado para instalaciones sin vigilancia permanente.
TN-C y TN-S: las diferencias que importan sobre el terreno
TN-C: restricciones normativas que limitan su uso
En el esquema TN-C, el conductor PEN acumula las funciones de retorno de la corriente de utilización y de conductor de protección. Esta configuración reduce el número de conductores y fue muy utilizada en distribuciones industriales entre los años 1970 y 1990.
La ITC-BT-08 del REBT y la norma UNE HD 60364 encuadran hoy su uso de forma estricta. El conductor PEN no puede tener una sección inferior a 10 mm² en cobre ni a 16 mm² en aluminio. Está prohibido en locales con riesgo de explosión y en locales húmedos, y no puede en ningún caso alimentar circuitos con bases de toma de corriente destinadas al público en general.
El motivo principal de estas restricciones es el riesgo asociado a la rotura del conductor PEN. Si este conductor se rompe aguas abajo de la conexión a tierra, las masas de la instalación quedan a una tensión de contacto peligrosa. Este riesgo, difícil de anticipar en explotación normal, justifica el abandono progresivo del TN-C en instalaciones nuevas.
TN-S: el esquema de referencia para las instalaciones modernas
En el esquema TN-S, el conductor de neutro N y el conductor de protección PE están físicamente separados y cumplen funciones distintas. El PE se mantiene en todo momento en la equipotencial de tierra, independientemente de las perturbaciones eventuales sobre el conductor N.
Ante un defecto de aislamiento franco, la corriente de defecto recorre el PE y regresa a la fuente con una amplitud elevada. Esta amplitud permite al interruptor automático disparar rápidamente, siempre que la impedancia del bucle de defecto sea suficientemente baja: lo que la normativa exige verificar durante el proyecto (condición Zs × Ia ≤ Uo, conforme a la UNE HD 60364-4-41 y la ITC-BT-24 del REBT).
El TN-S es el esquema exigido para todos los circuitos con bases de toma de corriente y para el conjunto de las instalaciones nuevas. Su verificación se apoya en el cálculo riguroso de las impedancias de bucle, lo que hace que el uso de un software de dimensionamiento resulte especialmente útil para garantizar la conformidad.
Pasar de TN-C a TN-S: una operación irreversible
La transición del TN-C al TN-S se realiza en un único punto, generalmente en el cuadro general de baja tensión (CGBT) o en un cuadro secundario. En ese punto, la barra PEN se divide en dos barras distintas: una barra de neutro N y una barra de protección PE. Se mantiene un único puente PE-N en ese único punto. Aguas abajo, ambos conductores permanecen estrictamente separados.
Esta operación es irreversible en el sentido normalizado: en ningún caso pueden reunirse los conductores N y PE aguas abajo del punto de separación. Esta regla es absoluta. En ampliaciones o modificaciones de instalaciones existentes, errores de cableado producen a veces un puente involuntario en un cuadro secundario. Las consecuencias son difíciles de diagnosticar y presentan un riesgo real para las personas.
Los puntos de atención en esta operación son losv siguientes:
Verificar que los cables aguas abajo incluyen un conductor PE separado de la sección requerida
Comprobar que la barra PE está correctamente conectada a la toma de tierra del cuadro
Documentar el punto de separación en los planos de ejecución y en el proyecto as-built
Verificar que ningún cuadro secundario aguas abajo presenta un puente N-PE
Instalaciones multifuente: cuando los esquemas de neutro se mezclan
Una complejidad creciente en el sector terciario e industrial
Las instalaciones actuales integran cada vez más fuentes de alimentación distintas: red normal, grupo electrógeno de socorro, sistema de alimentación ininterrumpida (SAI), ondulador de potencia, almacenamiento (BESS) y, en ocasiones, producción fotovoltaica en autoconsumo. Ahora bien, cada fuente puede funcionar con un esquema de neutro diferente.
Un caso típico: la alimentación normal en esquema TN-C-S, combinada con un grupo electrógeno configurado en TN-S con toma de tierra local. Durante la conmutación automática, las diferencias de potencial entre ambas tomas de tierra pueden generar corrientes de circulación, perturbar los interruptores diferenciales o provocar disparos intempestivos en los equipos sensibles.
La cuestión central en estas configuraciones es el tratamiento del neutro durante las transiciones. Existen varias estrategias según la arquitectura elegida: conmutación con corte franco del neutro, conmutador de neutro sincronizado, neutro común a todas las fuentes. Cada una tiene implicaciones directas sobre el dimensionamiento de las protecciones y la verificación de la selectividad en cada estado de la red.
Este tipo de análisis supera las capacidades de las herramientas de cálculo generalistas, que por lo general tratan una sola fuente con un único esquema de neutro. Es precisamente lo que cubre elec calc: la versión 2026.1 integra la gestión de esquemas mixtos TN-C/TN-S en arquitecturas multifuente, con verificación automática de la conformidad de las protecciones en cada estado de la red (alimentación normal, grupo de socorro, SAI, almacenamiento). El informe generado es directamente utilizable en el expediente técnico.
Los errores que aparecen con más frecuencia
1. Aplicar el esquema de la red de distribución al conjunto de la instalación
Cuando una instalación industrial está alimentada por un transformador MT/BT propiedad del explotador, el esquema de neutro BT es una decisión de diseño, no un dato impuesto por la red. Confundir el esquema TT de los GRD con el de la instalación privada lleva a parametrizar protecciones inadaptadas al esquema realmente en servicio.
2. Subdimensionar el conductor PEN en TN-C
Modificaciones o ampliaciones realizadas sin recálculo derivan a veces en conductores PEN cuya sección mínima no respeta los 10 mm² en cobre exigidos por la normativa. Un PEN subdimensionado puede no garantizar el disparo en las condiciones requeridas y presenta un riesgo térmico ante un defecto.
3. Crear un puente N-PE aguas abajo del punto de separación TN-C-SS
Es el error más difícil de detectar a posteriori. Puede producirse durante una ampliación realizada por una empresa distinta a la que diseñó la instalación inicial, o al sustituir un cuadro sin mantener la distinción barra N / barra PE. La instalación funciona con normalidad en explotación corriente, pero su comportamiento ante un defecto se vuelve imprevisible.
4. No recalcular las impedancias de bucle tras una modificación
Cada ampliación de un circuito en TN-S alarga el bucle de defecto y aumenta su impedancia. Si no se realiza este recálculo, la condición de disparo automático puede dejar de cumplirse en los circuitos más alejados de la fuente, sin que ello sea visible en la explotación normal.

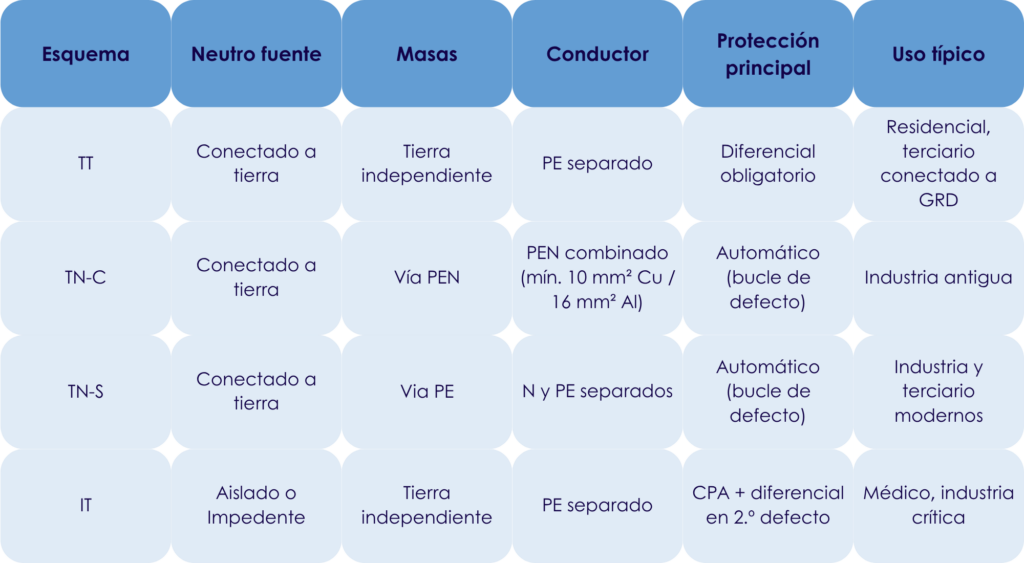

Tabla comparativa de regímenes neutrales
Conclusión
El esquema de conexión a tierra es el primer parámetro técnico de una instalación de baja tensión. Su elección condiciona la lógica de protección, las secciones de los conductores y la capacidad de la instalación para comportarse correctamente ante un defecto. Una instalación bien dimensionada en este punto responde a las exigencias de los organismos de control, protege a las personas y facilita las ampliaciones futuras.
Las configuraciones multifuente hacen este análisis más complejo: cada fuente puede imponer su propio esquema, cada transición entre fuentes genera un estado de red distinto que debe verificarse. Es en este contexto donde un software de cálculo capaz de modelar estas configuraciones sin simplificaciones cobra todo su sentido.
elec calc está diseñado para responder a esta realidad, con gestión nativa de esquemas TN-C/TN-S mixtos en arquitecturas multifuente y un informe de conformidad directamente utilizable en el expediente técnico. El software está además certificado ELIE BT 2025 por Gimelec, lo que garantiza la conformidad de sus métodos de cálculo con las normas vigentes.
