Comprender su impacto en la seguridad eléctrica y el cumplimiento normativo.
Las mediciones precisas de impedancia de bucle se encuentran en el núcleo de la seguridad eléctrica, ya que proporcionan la garantía de que los dispositivos de protección funcionarán correctamente cuando se produzca una falla.
Cada cálculo, cada valor registrado y cada decisión de certificación dependen de la premisa de que la medición obtenida refleja el estado real de la instalación. Cuando esa premisa es incorrecta, incluso por un pequeño margen, las consecuencias pueden ser mucho más graves de lo que muchos imaginan.
Una de las causas más comunes y menos comprendidas de resultados inexactos en las pruebas de impedancia de bucle es un fenómeno conocido como RCD uplift.
Este fenómeno ocurre cuando la presencia de un dispositivo diferencial (RCD) o un RCBO incrementa artificialmente la lectura de impedancia de bucle durante una prueba sin disparo (no-trip), creando una discrepancia entre el valor medido y la verdadera impedancia del circuito.
El resultado es incertidumbre precisamente en el punto donde la certeza es más crítica.
Este artículo ofrece una explicación técnica clara de qué es el RCD uplift, por qué ocurre y por qué no debe ignorarse. También explora sus implicaciones reales para la seguridad eléctrica, el cumplimiento de la normativa BS 7671 y la eficiencia diaria en las pruebas, antes de explicar cómo la tecnología moderna de medición puede eliminar completamente esta incertidumbre.
La base técnica del RCD uplift
Definición del RCD uplift y su origen
¿Qué es el RCD uplift?
El RCD uplift es la contribución adicional de impedancia introducida por un RCD o RCBO durante una prueba de impedancia de bucle sin disparo.
Este valor añadido no forma parte de la impedancia real del bucle de defecto a tierra de la instalación, sino que es un artefacto generado por la interacción entre el método de prueba y el dispositivo de protección.
Las pruebas de bucle sin disparo son esenciales cuando se mide la impedancia de bucle en circuitos protegidos por RCD, ya que permiten realizar la prueba sin interrumpir el suministro ni provocar disparos no deseados.
Sin embargo, aunque este método mantiene la continuidad del servicio, introduce una limitación conocida:
el valor medido puede incluir efectos de impedancia provenientes del propio RCD, y no únicamente de los conductores del circuito y del camino de tierra.
Comprender esta diferencia es fundamental.
El RCD uplift no indica un fallo de cableado, conexiones deficientes ni conductores degradados. Se trata de una distorsión de la medición generada por el entorno de prueba.
La causa: interacción entre la corriente de prueba y los componentes del RCD

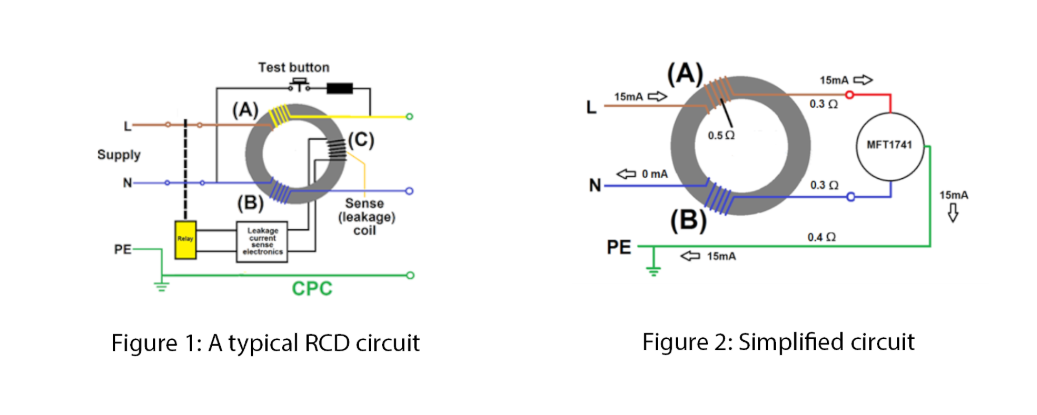

En el núcleo de cada RCD se encuentra un núcleo magnético, diseñado para detectar desequilibrios entre los conductores de fase y neutro.
Durante el funcionamiento normal, este núcleo permanece estable y es altamente sensible a las condiciones de falla.
Sin embargo, durante una prueba de bucle sin disparo, el instrumento introduce una corriente de prueba de bajo nivel destinada a evitar la activación del RCD.
En estas condiciones, la interacción entre la señal de prueba y los componentes magnéticos y electrónicos internos del RCD puede provocar una saturación magnética parcial del núcleo.
Esta saturación introduce una impedancia adicional que el instrumento no puede distinguir de la verdadera impedancia de bucle del circuito.
Como resultado, el instrumento muestra un valor de Zs más alto del que realmente existe.
El nivel de uplift puede variar según el diseño del RCD, su sensibilidad y las características de la señal de prueba, razón por la cual los resultados pueden parecer inconsistentes o difíciles de explicar en campo.
El impacto crítico del RCD uplift en la seguridad y el cumplimiento normativo
Compromiso de la seguridad por cálculos incorrectos de corriente de falla
Las mediciones de impedancia de bucle no se utilizan de forma aislada.
Se emplean para calcular la corriente de cortocircuito prevista (PFC) y verificar que los dispositivos de protección se desconectarán dentro del tiempo requerido cuando se produzca una falla.
Cuando el RCD uplift aumenta artificialmente el valor medido de Zs, la corriente de falla calculada parece más baja de lo que realmente es.
Esto puede llevar a que un electricista crea que los tiempos de desconexión son marginales o aceptables cuando, en realidad, el comportamiento del dispositivo de protección bajo condiciones de falla no se ha verificado correctamente.
En un escenario real de falla, esta incertidumbre es crítica.
Si un dispositivo no actúa dentro del tiempo requerido, el riesgo de descarga eléctrica o de daño térmico aumenta significativamente.
Una instalación que aparentemente cumple con la normativa sobre el papel puede no proporcionar el nivel de protección esperado.
Incumplimiento de la normativa de instalación eléctrica
La norma BS 7671 establece valores máximos de Zs para garantizar la desconexión automática del suministro dentro de los tiempos definidos.
Cuando el RCD uplift distorsiona los resultados de impedancia de bucle, una instalación perfectamente correcta puede parecer que supera estos límites.
Esto coloca a los electricistas en una situación profesional complicada.
Pueden verse obligados a cuestionar su propio trabajo, investigar fallos inexistentes o registrar observaciones que no reflejan la condición real de la instalación.
Con el tiempo, esto reduce la confianza en los datos de prueba y debilita el valor de la certificación eléctrica.
Ineficiencia operativa y pérdida de tiempo
Más allá de la seguridad y el cumplimiento normativo, el RCD uplift también tiene un impacto directo en la productividad.
Las lecturas infladas suelen provocar investigaciones innecesarias, repetición de pruebas o comprobaciones prolongadas de conexiones y equipotencialidad que ya están en buen estado.
En entornos donde el tiempo de inactividad es crítico, estas pérdidas de tiempo se acumulan rápidamente.
Lo que debería ser una verificación sencilla se convierte en un proceso de duda constante sobre los resultados, a menudo sin una explicación definitiva.
Mitigación y soluciones tecnológicas modernas
Reconocer las limitaciones de los métodos tradicionales
Las pruebas de bucle sin disparo siguen siendo esenciales, pero no deben considerarse infalibles.
Comprender sus limitaciones, especialmente en presencia de RCD y RCBO, forma parte de la competencia profesional.
Confiar en resultados que pueden incluir RCD uplift sin reconocer el riesgo introduce incertidumbre en decisiones críticas de seguridad.
La concienciación por sí sola, sin embargo, no resuelve el problema.
Se requiere un método de medición fiable.
La solución definitiva: tecnología avanzada de prueba de bucle
Los comprobadores multifunción modernos incorporan técnicas de medición avanzadas y patentadas, diseñadas específicamente para abordar el problema del RCD uplift.
Estos sistemas analizan la respuesta de la prueba con mayor detalle, permitiendo que el instrumento distinga entre la impedancia real del circuito y la impedancia adicional introducida por el RCD.
Tecnologías como True Loop® identifican y eliminan activamente el componente de uplift del valor final mostrado, proporcionando un resultado que representa la verdadera impedancia de bucle de defecto a tierra de la instalación, incluso durante pruebas sin disparo.
Generar confianza en los resultados
Los comprobadores avanzados también proporcionan confirmación visual de que la medición es estable y fiable.
Funciones como indicadores de estabilidad o confianza permiten al usuario comprobar en tiempo real que las influencias externas han sido gestionadas y que el valor mostrado es fiable.
Esto elimina las conjeturas del proceso y restablece la confianza tanto en la medición como en las decisiones basadas en ella.
Conclusión: mantener un estándar más alto de seguridad eléctrica
El RCD uplift es un fenómeno medible y predecible que afecta a las pruebas de impedancia de bucle sin disparo.
Si no se aborda, incrementa artificialmente las lecturas de Zs, distorsiona los cálculos de corriente de falla e introduce incertidumbre en decisiones críticas de seguridad.
Estas inexactitudes pueden provocar aparente incumplimiento de la normativa BS 7671, trabajos correctivos innecesarios y pérdida de tiempo, además de ocultar el verdadero comportamiento de los dispositivos de protección en condiciones de falla.
Comprender el RCD uplift es una responsabilidad profesional, pero la concienciación por sí sola no es suficiente.
Los instrumentos de prueba modernos proporcionan ahora una solución definitiva, ofreciendo mediciones precisas de impedancia de bucle sin comprometer la seguridad ni la continuidad del suministro.
La presencia de RCD uplift no es un fallo del propio RCD, sino una limitación de los métodos de prueba convencionales.
Al adoptar tecnologías avanzadas de medición, los profesionales eléctricos pueden eliminar completamente esta variable y garantizar que su trabajo no solo cumpla con la normativa, sino que sea intrínsecamente seguro.
Asegure que sus pruebas de impedancia de bucle proporcionen total certeza.

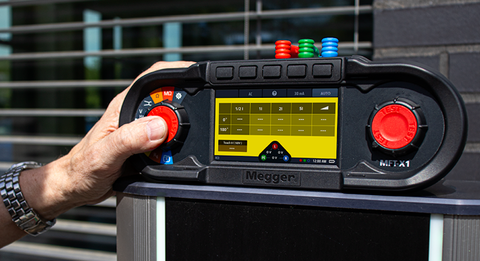

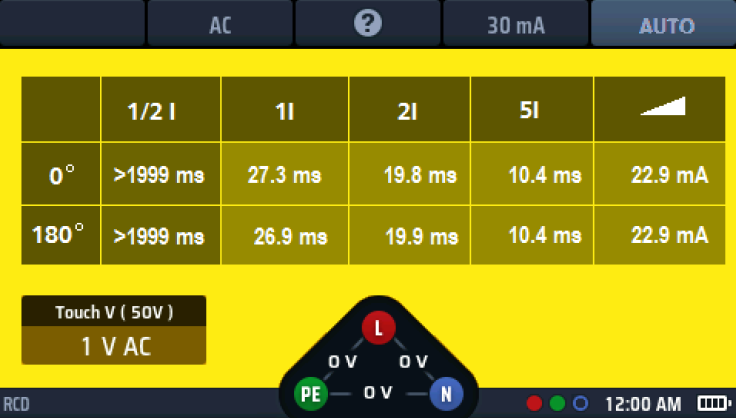

Descubra las capacidades del MFT-X1 con tecnología True Loop®
