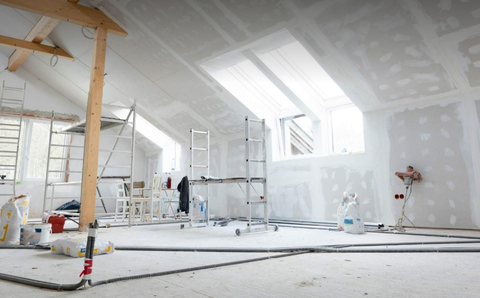

La planificación cuidadosa de la instalación de un sistema eléctrico en paredes de placa de yeso garantiza excelentes resultados en términos de seguridad, funcionalidad y cumplimiento normativo. Las paredes de placa de yeso son cada vez más populares tanto en entornos residenciales como comerciales, ya que ofrecen numerosas ventajas en términos de versatilidad y rapidez de instalación. No obstante, dada la naturaleza del material, requieren cuidados específicos durante el diseño y la instalación de los sistemas eléctricos. Veamos los criterios de diseño, las referencias normativas y los consejos prácticos para la selección de materiales y técnicas de instalación más adecuados para cada entorno.
Cómo diseñar un sistema eléctrico para paredes de placa de yeso
El primer paso en el diseño de un sistema eléctrico en paredes de placa de yeso es tener en cuenta las características técnicas de este material, que está compuesto por paneles con un núcleo de yeso y un revestimiento de papel fijados a una estructura metálica. La instalación de sistemas en paredes de placa de yeso se ve facilitada por el hueco que se forma entre los paneles, que puede alojar cables, conductos y sistemas domóticos sin necesidad de realizar obras invasivas.
Durante la fase de diseño también es importante evaluar tanto el número como la posición de los puntos de luz, las tomas de corriente y los interruptores. Esto permitirá planificar con precisión por dónde discurrirán las instalaciones dentro de la pared de placa de yeso. Otro elemento importante a tener en cuenta es el uso de esquemas y planos actualizados, para evitar interferencias entre los distintos sistemas presentes, como las instalaciones de fontanería o de climatización.
Por último, está la seguridad, que no debe pasarse por alto. Las estructuras de placa de yeso son menos robustas que los muros de mampostería y, aunque esto tiene algunas ventajas, no debe ser a costa de la protección del cableado y de los dispositivos eléctricos. Por ello, la normativa exige el uso de productos específicos, como las cajas de mecanismos para placa de yeso, que cuentan con prestaciones técnicas superiores, como la resistencia al calor intenso GWT de 850 °C y un sistema de fijación adecuado.
Materiales: cómo seleccionar cajas y mecanismos a prueba de fallos
La elección de los materiales para una instalación eléctrica en paredes de placa de yeso tiene un efecto directo sobre la seguridad y la durabilidad. Por este motivo, es imprescindible utilizar componentes específicos que sean ignífugos y resistentes a los esfuerzos mecánicos.
Las cajas de derivación y envolventes Green Wall son una de las soluciones más fiables para este tipo de paredes ligeras. Están diseñadas para empotrarse en paneles de placa de yeso gracias a las aletas de fijación y están fabricadas en tecnopolímeros libres de halógenos que superan el ensayo de hilo incandescente con GWT 850 °C.
Además, las cajas eléctricas más utilizadas para placa de yeso, como la caja 503 para placa de yeso de Gewiss, incorporan un sistema de bloqueo y rotación de tubos patentado por Gewiss, abrazaderas ampliadas para una mejor sujeción y una distancia entre centros estándar para garantizar la compatibilidad con todas las series de mecanismos.
Incluso a la hora de seleccionar las bases de enchufe, debe darse prioridad a productos homologados con sistemas de fijación seguros, que garanticen estabilidad y protección incluso en caso de vibraciones e impactos accidentales.
Pasos de instalación del sistema eléctrico en paredes de placa de yeso
La instalación de un sistema eléctrico en paredes de placa de yeso sigue un procedimiento preciso, que garantiza que el trabajo se realice de forma ordenada y segura. En primer lugar, se define el trazado de la instalación, se coloca el perfil inferior y se marcan líneas en la estructura metálica para identificar el paso de los tubos corrugados y los puntos de salida de tomas de corriente e interruptores.
A continuación, deben fijarse los anillos de bloqueo de los tubos y pasar los tubos corrugados, dejando siempre suficiente longitud de cable sobrante para facilitar la conexión. Después, se cierra la estructura montando la placa de yeso frontal y se realizan los orificios para la instalación de las bases de enchufe en la placa de yeso y de las cajas de mecanismos.
Una vez instaladas las cajas, se introduce el cableado en los tubos corrugados, se corta a medida y se conecta a los dispositivos, procurando no dejar cables sobresalientes ni empalmes sin protección, para garantizar la seguridad.
Mediante el uso de espuma de poliuretano, los tubos corrugados pueden fijarse de forma segura, manteniendo al mismo tiempo el grado de protección IP en el interior de la caja. Tras completar el cableado y comprobar el correcto funcionamiento de la instalación, se procede al enlucido y acabado de la pared.
La fase final consiste en verificar las bases de enchufe, los interruptores y cualquier conexión al cuadro eléctrico principal, con el fin de proteger la instalación frente a sobrecargas y picos de tensión.
