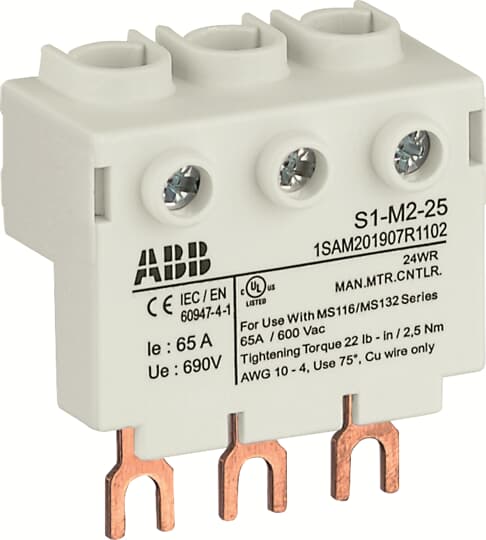

S1-M2-25 TERM.CONEX. P/MS116/32

Link copied
SKU
EAN
GTIN
MPN
Los guardamotores manuales son dispositivos de protección electromecánicos para el circuito principal. Se utilizan principalmente para arrancar y parar motores manualmente y para proporcionar a los fusibles menos protección contra cortocircuitos, sobrecargas y fallos de la fase. Una protección menor de los fusibles ahorra costes, espacio y garantiza una reacción rápida ante cortocircuitos, ya que apaga el motor en milisegundos. Las combinaciones de arrancadores están equipadas con contactores. Los equipos disponen de control manual / protección contra corrientes de cortocircuito y sobrecargas, el ajuste de corriente es regulable para la protección de la carga y la indicación de disparo magnético, dispone de función de desconexión, de compensación de la temperatura, control remoto mediante el desenganche a tensión mínima y el disparo en derivación y poder de ruptura de cortocircuito (Ics) hasta 100 kA. La referencia 1SAM201907R1102 está relacionada con Sistemas de distribución de energía / conmutadores, tratándose de un/una Terminal de línea principal. Sus características técnicas son: Sección del conductor - entrada AWG: 12 mm². Adecuado para conductores de hilo fino. Profundidad: 27 mm. Tipo de montaje: Tornillo. Sección del conductor - salida: 25 mm². Método de conexión: Atornillar. Adecuado para cables trenzados extrafinos sin puntera. Adecuado para cables trenzados finos sin puntera. Sección del conductor - entrada: 25 mm². Sección del conductor - salida: 2.5 mm². Contacto seguro. Sección del conductor - entrada AWG: 4 mm². Altura: 53.8 mm. Adecuado para cables trenzados extrafinos. Sección del conductor - entrada: 2.5 mm². Número de polos: 3. Corriente nominal: 65 A. Número de salidas: 3. Número de entradas: 3. Apropiado para conductores trenzados. Anchura: 48 mm. Adecuado para conductores masivos.

Especificaciones

Altura 53.8
Anchura 48
Profundidad 27
Contacto seguro sí
Número de polos 3
Intensidad nominal 65
Método de montaje Tornillo
Número de salidas 3
Método de conexión Atornillar
Apto para conductores trenzados sí
Sección del conductor - entrada 2.5 - 25
Sección del conductor - entrada AWG 12 - 4
Apto para cables trenzados finos sin puntera sí
