“Coordinación de aislamiento – I Parte”.

Publicado: 22 de mayo de 2016 · Categoría: Cuadernos técnicos

De este documento

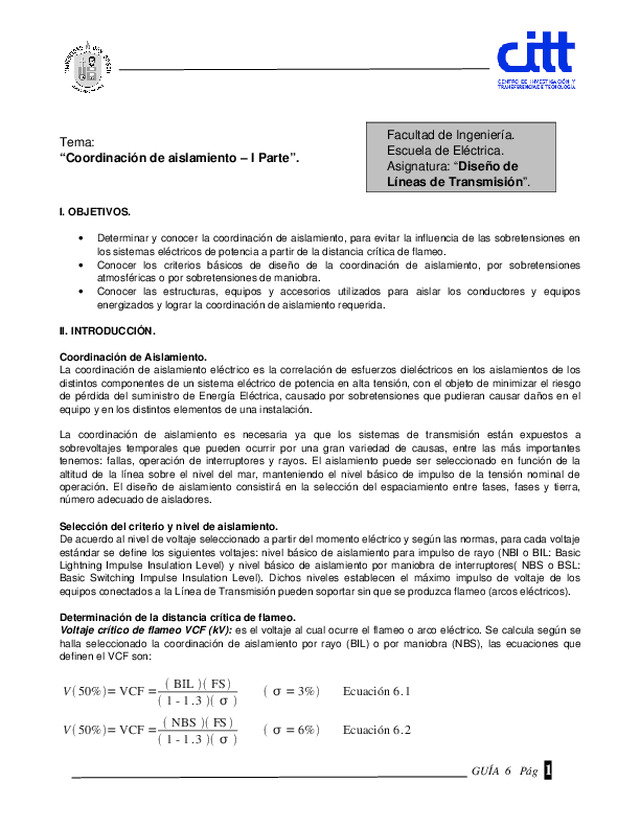

Tema: Coordinacin de aislamiento I Parte. Facultad de Ingeniera. Escuela de Elctrica. Asignatura: Diseo de Lneas de Transmisin. I. OBJETIVOS. Determinar y conocer la coordinacin de aislamiento, para evitar la influencia de las sobretensiones en los sistemas elctricos de potencia a partir de la distancia crtica de flameo. Conocer los criterios bsicos de diseo de la coordinacin de aislamiento, por sobretensiones atmosfricas o por sobretensiones de maniobra. Conocer las estructuras, equipos y accesorios utilizados para aislar los conductores y equipos energizados y lograr la coordinacin de aislamiento requerida. II. INTRODUCCIN. Coordinacin de Aislamiento. La coordinacin de aislamiento elctrico es la correlacin de esfuerzos dielctricos en los aislamientos de los distintos componentes de un sistema elctrico de potencia en alta tensin, con el objeto de minimizar el riesgo de prdida del suministro de Energa Elctrica, causado por sobretensiones que pudieran causar daos en el equipo y en los distintos elementos de una instalacin. La coordinacin de aislamiento es necesaria ya que los sistemas de transmisin estn expuestos a sobrevoltajes temporales que pueden ocurrir por una gran variedad de causas, entre las ms importantes tenemos: fallas, operacin de interruptores y rayos. El aislamiento puede ser seleccionado en funcin de la altitud de la lnea sobre el nivel del mar, manteniendo el nivel bsico de impulso de la tensin nominal de operacin. El diseo de aislamiento consistir en la...
