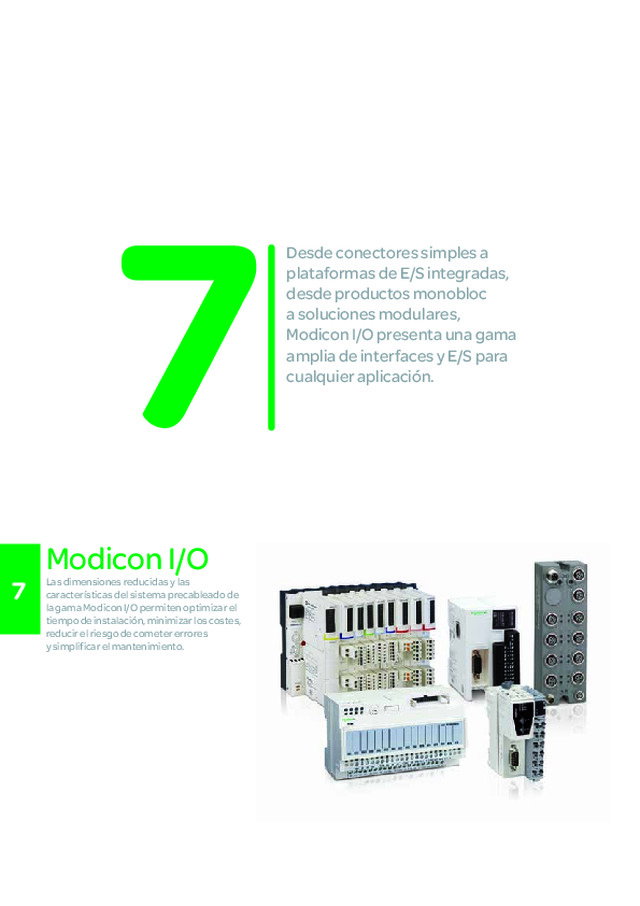

Tarifas 2015 Automatización y control. Capítulo 7: Guía de Selección Modicon I/O
Desde conectores simples a plataformas de E/S integradas, desde productos monobloc a soluciones modulares, Modicon I/O presenta una gama amplia de interfaces y E/S para cualquier aplicación. Las dimensiones reducidas y las características del sistema precableado de la gama Modicon I/O permiten optimizar el tiempo de instalación, minimizar los costes, reducir el riesgo de cometer errores y simplificar el mantenimiento.
7 Modicon I/O Las dimensiones reducidas y las características del sistema precableado de la gama Modicon I/O permiten optimizar el tiempo de instalación, minimizar los costes, reducir el riesgo de cometer errores y simplificar el mantenimiento. Desde conectores simples a plataformas de E/S integradas, desde productos monobloc a soluciones modulares, Modicon I/O presenta una gama amplia de interfaces y E/S para cualquier aplicación.
7/1 7 Para más información: Interfaces y módulos de E/S distribuidas Este documento es una selección de los productos más vendidos. http://www.schneider-electric.com/es E/S distribuidas IP20 Sistema de E/S modular optimizado, Modicon OTB Sistema de E/S modular distribuidas, Modicon STB Sistema de E/S modular, Modicon TM5 IP67 Sistema de E/S modular, Modicon TM7 7/2 7/3 a 7/7 7/8 a 7/13 7/14 E/S distribuidas con control integrado IP20 E/S de bloque, Modicon Momentum 7/15 a 7/18 Interfaces precableados IP20 Sub-bases, Modicon ABE7 IP67 Repartidores pasivos, Modicon ABE9 7/19 y 7/21 7/22 Accesorios y cableado Cables de conexión y cables de empalme 7/23
7/2 7 Modicon OTB IP20 - E/S distribuidas, sistema optimizado Módulos de interface Tipo de bus digital Bus de máquina CANopen Red Ethernet TCP/IP (2) Red Modbus serie Número de E/S 20 E/S Número de entradas 12 entradas 24 V CC IEC tipo 1 Número de salidas 6 salidas de relé y 2 salidas TRT de 24 V CC Método de conexión Bornero desenchufable Número de módulos de expansión de E/S (1) 7 módulos de entrada/salida digital o analógica, o accesorios de conexión Configuración de E/S máxima Con módulo de interface: 132 con expansión de E/S de bornero con tornillos; 244 con expansión de E/S de conector HE10; hasta 48 vías analógicas Tensión de alimentación 24 V CC Contaje 5 kHz 2 vías, 32 bits (0…4 294 967 295 puntos) entradas digitales específicas contando hacia arriba/hacia abajo con preajuste 20 kHz 2 vías, 32 bits (0…4 294 967 295 puntos) Contaje up/down, up, down, frecuencímetro Generador de impulsos, 7 kHz 2 vías de funciones PWM (salida con modulación de amplitud de impulso) y de función PLS (salida del generador de impulsos) Dimensiones An 3 F 3 Al (mm) 55 3 70 3 90 Referencias OTB1C0DM9LP OTB1E0DM9LP OTB1S0DM9LP (1) Para las referencias de los módulos de expansión analógicos y de E/S digitales, consulte www.schneider-electric.com/es (2) Transparent Ready: Clase A10. Accesorios Utilización Para agrupar los comunes de entrada o salida, máx. 8 A Guías de usuario para hardware y software Modicon, y software de configuración de Modicon para OTB/FTB/FTM. Se suministra en CD Posicionamiento Entre módulos – Referencia OTB9ZZ61JP FTXES01 Tipo de accesorio Módulos de agrupamiento de conductores de retorno Documentación
7/3 7 Modicon STB IP20 - E/S distribuidas, sistema modular Módulos de comunicación Tipo de módulo NIM Ethernet Modbus TCP Modbus TCP, dos puertos Ethernet/IP Velocidad de transmisión 10 Mbps 10/100 Mbps 10/100 Mbps Transparent Ready Clase B20 B15 N/A Servidor web incorporado Servicios básicos Servicios básicos Servicios básicos Servicios Ethernet Agente SNMP, cliente DHCP, FDR y BootP Agente SNMP, cliente DHCP, RSTP y BootP Agente SNMP, cliente DHCP y BootP N.º máx. de módulos de E/S direccionables 32 por isla 32 por isla 32 por isla Dimensiones An 3 F 3 Al (mm) 40 3 70 3 128,3 40 3 70 3 128,3 40 3 70 3 128,3 Referencia Estándar STBNIP2212 STBNIP2311 STBNIC2212 N.º máx. de módulos de E/S direccionables 32 por isla (1) (2) 32 por isla (1) 32 por isla (1) (2) 32 por isla (1) (2) Velocidad de transmisión 10 K…1 Mbps 1 Mbps 0,5 Mbps 9,6 K…12 Mbps Dimensiones An 3 F 3 Al (mm) 40 3 70 3 128,3 Referencia Estándar STBNCO2212 STBNFP2212 STBNIB2212 STBNDP2212 Básico STBNCO1010 – STBNIB1010 STBNDP1010 Tipo de módulo NIM Bus de máquina Bus de campo CANopen Fipio I nter B us Profibus DP (1) En 1 segmento principal 6 segmentos de expansión máx. (2) 12 máx. en 1 segmento principal para las versiones básicas. N.º máx. de módulos de E/S direccionables 32 por isla 32 por isla 12 por isla Velocidad de transmisión 1 Mbps 125, 250 o 500 Kbps 125, 250 o 500 Kbps Dimensiones An 3 F 3 Al (mm) 40 3 70 3 128,3 Referencia Estándar STBNMP2212 STBNDN2212 – Básico – – STBNDN1010 Tipo de módulo Otras redes Modbus Plus DeviceNet Accesorios de conexión Referencia Borneros con tornillos STBXTS1120 (1) STBXTS1111 Borneros de resorte STBXTS2120 (1) STBXTS2111 Hojas de etiquetas identificativas STBXMP6700 Destornillador STBXTT0220 Tipo de accesorio Borneros desenchufables para Alimentación 24 V CC DeviceNet Utilización Todos los módulos de comunicación Módulo DeviceNet de enlace de red (1) Se deben encargar por separado, se venden en lotes de 10 solo para piezas de repuesto.(STBXTSp120 se distribuyen habitualmente con STBNpppppp). Accesorios de conexión: Consultar www.schneider-electric.com/es.
7/4 7 Modicon STB IP20 - E/S distribuidas, sistema modular Módulos de distribución de potencia (1) Tipo de módulo PDM Alimentación auxiliar Conexión con borneros desenchufables Tornillo STBXTS1130 (2) (3) Tornillo STBXTS1120 (2) Resorte STBXTS2130 (2) (3) Resorte STBXTS2120 (2) Tensión de alimentación 24 V CC 115...230 V CA 24 V CC Corriente máxima Entradas (4) 4 A a 30 °C, 2,5 A a 60 °C – 5 A a 30 °C, 2,5 A a 60 °C – – Salidas (4) 8 A a 30 °C, 5 A a 60 °C – 10 A a 30 °C, 5 A a 60 °C – – Entradas/Salidas (4) – 4 A a 30 °C, 2,5 A a 60 °C – 4 A a 30 °C, 2,5 A a 60 °C – Lógica interna 5 V – – – – 1,2 A Rango de tensiones del bus captadores/accionadores 19,2…30 V CC 85...265 V CA – Dimensiones An 3 F 3 Al (mm) 18,4 3 70 3 128,3 Referencia Módulo (5) Estándar STBPDT3100K – STBPDT2100K – STBCPS2111K Básico – STBPDT3105K – STBPDT2105K Base STBXBA2200 STBXBA2200 STBXBA2100 (1) En relación con la alimentación del proceso, consultar el capítulo 6. (2) Se vende por separado, en lotes de 10. (3) Kit de enganche de conector PDM STBXMP7810. (4) Kit de fusible PDM STBXMP5600. (5) La referencia del kit incluye módulo, base y borneros. Módulos de extensión de bus para gama estándar Conexión con borneros desenchufables – Tornillo STBXTS1120 (1) Tornillo STBXTS1110 (2) – Resorte STBXTS2120 (1) Resorte STBXTS2110 (2) Utilización Para colocar al final del segmento (excepto para el último) Para colocar en la cabeza de cada segmento de extensión Para colocar al final del último segmento Dimensiones An 3 F 3 Al (mm) 18,4 3 70 3 128,3 Referencia Módulo (3) Estándar STBXBE1100K STBXBE1300K STBXBE2100K Base STBXBA2300K STBXBA2400 STBXBA2000 Tipo de módulo "EOS" Final segmento "BOS" Comienzo segmento Extensión para conexión CANopen de dispositivos (1) Se vende por separado, en lotes de 10. (2) Se vende por separado, en lotes de 20. (3) La referencia del kit incluye módulo, base y borneros.
7/5 7 Modicon STB IP20 - E/S distribuidas, sistema modular Software y tarjeta de memoria Guía del usuario del software Un puesto Paquete de 3 Paquete de 10 Emplazamiento sin límite System Aliance Integrator – Tamaño de la memoria – 32 KB Referencia STBSPU1000 STBSPU1003 STBSPU1011 STBSPU1130 STBSPU1010 STBXMP4440 Guía del usuario del hardware STBSUS8800 Tipo Software de configuración Modicon STB, OTB, FTM, FTB (se suministra el cable de conexión al PC) Tarjeta de memoria extraíble Accesorios de conexión Longitud 0,3 m 1 m 4,5 m 10 m 14 m Referencia STBXCA1001 STBXCA1002 STBXCA1003 STBXCA1004 STBXCA1006 Tipo de accesorio Cable de expansión del bus en isla Enchufe o terminador de bus Cable de conexión de programación L= 2 m Referencia STBXMP1100 STBXCA4002 Accesorios de conexión: Consultar www.schneider-electric.com/es.
7/6 7 Modicon STB IP20 - E/S distribuidas, sistema modular Módulos de comunicación Tipo de módulo Entradas digitales Conexión con borneros desenchufables (1) Tornillo (2) STBXTS1100 STBXTS1180 STBXTS1110 Resorte (2) STBXTS2100 STBXTS2180 STBXTS2110 Número de vías 2 4 6 16 2 2 (aisladas) 2 Tensión de entrada 24 V CC 115 V CA 230 V CA Dimensiones An 3 F 3 Al (mm) 13,9 3 70 3 128,3 18,4 3 70 3 128,3 Referencia Módulo (6) Estándar STBDDI3230K STBDDI3420K STBDDI3610K – STBDAI5230K STBDAI5260K STBDAI7220K Básico – STBDDI3425K STBDDI3615K STBDDI3725KS/KC (7) STBDDI3725 (8) – – – Base (3) STBXBA1000 STBXBA3000 STBXBA2000 Conexión con borneros desenchufables (1) Tornillo (2) STBXTS1100 Resorte (2) STBXTS2100 Número de vías 2 2 (aisladas) 2 NANC y común 2 NC + NA Tensión de salida 115...230 V CA 115 V CA 24 V CC o 115…230 V CA Corriente de salida 2 A a 30 °C, 1 A a 60 °C 2 A por contacto 7 A por contacto Dimensiones An 3 F 3 Al (mm) 18,4 3 70 3 128,3 28,1 3 70 3 128,3 Referencia Módulo (6) Estándar STBDAO8210K STBDAO5260K STBDRC3210K STBDRA3290K Base (3) STBXBA2000 STBXBA3000 Tipo de módulo Salidas digitales Triac Relé Tipo de módulo Salidas estáticas digitales Conexión con borneros desenchufables (1) Tornillo (2) STBXTS1100 STBXTS1180 Resorte (2) STBXTS2100 STBXTS2100 Número de vías 2 4 6 16 Tensión de salida 24 V CC 24 V CC 24 V CC 24 V CC Corriente de salida 0,5 A 2 A 0,25 A 0,5 A 0,25 A 0,5 A 0,5 A Dimensiones An 3 F 3 Al (mm) 13,9 3 70 3 128,3 Referencia Módulo (6) Estándar STBDDO3200K STBDDO3230K – STBDDO3410K – STBDDO3600K – Básico – – STBDDO3415K – STBDDO3605K – STBDDO3705KS/KC (7) STBDDO3705 (8) Base (3) STBXBA1000 STBXBA3000 (1) Se vende por separado, en lotes de 20. (2) Kit de enganche de conector E/S STBXMP7800. (3) Kit de enganche de módulo STBXMP7700. (4) Para conexión en Telefast2 encargar STBXTS6510, para conexión en Telefast Twido encargar STBXTS5510. (5) Para conexión en Telefast2 encargar STBXTS6610, para conexión en Telefast Twido encargar STBXTS5610. (6) La referencia del kit incluye módulo, base y borneros. (7) KS: con base y borneros con tornillos; KC: con base y borneros de resorte. (8) Sin base ni borneros. Accesorios de conexión: Consultar www.schneider-electric.com/es.
7/7 7 Modicon STB IP20 - E/S distribuidas, sistema modular Módulos analógicos Tipo de módulo (1) Entradas analógicas (9) Conexión con borneros desenchufables Tornillo STBXTS1100 (2) / Resorte STBXTS2100 (2) Número de vías 2 4 8 2 Señal de entrada - 10…+10 V 0…+10 V 0…20 mA 4…20 mA 4…20 / 0…20 mA Seleccionable Seleccionable Multirrango (3) Resolución 11 bits + signo 10 bits 12 bits 10 bits 15 bits + signo Dimensiones An 3 F 3 Al (mm) 13,9 3 70 3 128,3 18,4 3 70 3 128,3 13,9 3 70 3 128,3 Referencia Módulo (8) Estándar – – STBACI1230K – STBACI0320K STBAVI0300K STBACI1400K (5) STBART0200K STBAVI1270K – – – STBACI8320K (4) – STBAVI1400K (6) – Básico – STBAVI1255K – STBACI1225K – – – – Base STBXBA1000 STBXBA2000 STBXBA1000 Tipo de módulo (1) Salidas analógicas Conexión con borneros desenchufables Tornillo STBXTS1100 (2) / Resorte STBXTS2100 (2) Número de vías 1 2 Señal de salida 4…20 mA 0…+10 , - 10…+10 V 0…+10 V -10 V…+10 V 0…20 mA 4…20 mA 4…20 mA Seleccionable (6) Resolución 15 bits + signo 11 bits + signo o 12 bits 10 bits 9 bits + signo 12 bits 10 bits 15 bits + signo Dimensiones An 3 F 3 Al (mm) 18,4 3 70 3 128,3 13,9 3 70 3 128,3 18,4 3 70 3 128,3 Referencia Módulo (8) Estándar STBACO0120K STBAVO1250K – – STBACO1210K – STBACO0220K STBAVO0200K Básico – – STBAVO1255K STBAVO1265K – STBACO1225K – – Base STBXBA2000 STBXBA1000 STBXBA2000 Módulos específicos de aplicación Tipo de módulo (1) Para arrancadores TeSys modelo U Contaje Conexión mediante conector 4 RJ45 Resorte STBXTS2150 (2) Número de entradas/salidas 12 E / 8 S 4 E / 2 S Tensión de entrada 24 V CC 24 V CC Tensión/corriente de salida 24 V CC / 0,1 A por vía 24 V CC / 0,5 A Número de vías 4 arrancadores-controladores 1 vía de contaje 40 kHz Dimensiones An 3 F 3 Al (mm) 28,1 3 70 3 128,3 Referencia Módulo (8) Estándar STBEPI2145K STBEHC3020K Base STBXBA3000 Cables de conexión (7) – (1) Kit de conexión a tierra (recomendado para contaje 40 kHz): STBXSP3000 (compatibilidad de conexión) + STBXSP3010 (cables de 1,5…6 mm 2 ) + STBXSP3020 (cables de 5…11 mm 2 ). (2) Se vende por separado, en lotes de 20. (3) Termopares termosondas multirrango B, E, J, K, R, S, T. Termosonda Pt 100, Pt 1000, Ni 100, Ni 1000, cu 10, ± 80 mV. (4) 4 canales con tolerancia HART. (5) Señal de entrada seleccionable / vía 0…20 mA y 4…20 mA. (6) Señal de entrada de seleccionable / vía 1…5 V CC, 0…5 V CC, 0…10 V CC, ± 5 V CC y ± 10 V CC. (7) LU9R03 (0,3 m), LU9R10 (1 m), 490NTW00002 (2 m), LU9R30 (3 m), 490NTW00005 (5 m), 490NTW00012 (12 m). (8) La referencia del kit incluye módulo, base y borneros. (9) Para otras referencias, ver el catálogo o visitar nuestro sitio web: www.schneider-electric.com/es.
Modicon TM5 IP20 - E/S distribuidas, sistema modular Módulo de interface CANopen N.º máx. de módulos de E/S direccionables 40 con 240 entradas/salidas digitales y 20 entradas/salidas analógicas (1) Velocidad de transmisión 10 K…1 Mbps Alimentación 24 V CC Color del módulo Blanco Blanco Gris Gris Descripción Para módulos TM5NCO1 y TM5SPS3 Comunicación de bus con protocolo CANopen Para el interface de bus CANopen y módulos de expansión de E/S 12 borneros resorte Referencias TM5ACBN1 TM5NCO1 TM5SPS3 TM5ACTB12PS Tipo de módulo Base de bus Módulo de interface CANopen Módulo de distribución de potencia Bornero (1) Con un máximo de tres configuraciones en buses de campo CANopen. Módulos de expansión de E/S digitales y analógicas (2) Tipo de módulo Entradas Salidas Digitales Analógicas Digitales Analógicas Número de entradas 12 PNP – – – – – Número de salidas – – – 12 PNP 4 relés – Número de entradas – 4 4 – – – Número de salidas – – – – – 4 Corriente nominal de entrada 24 V CC – – – – – Corriente nominal de salida – – – 24 V CC 30 V CC / 230 V CA – Tipo – Termosonda Tensión / Corriente – – Tensión / Corriente Sub-bases de bus asociadas (3) TM5ACBM11 TM5ACBM11 TM5ACBM11 TM5ACBM11 TM5ACBM12 TM5ACBM11 Borneros asociados (3) TM5ACTB12 TM5ACTB12 TM5ACTB12 TM5ACTB12 TM5ACTB32 TM5ACTB12 Referencias TM5SDI12D TM5SAI4PH TM5SAI4L TM5SDO12T TM5SDO4R TM5SAO4L 7 (2) Amplia gama de módulos de expansión (E/S digitales, E/S analógicas, expertos, de simulación no operativos, remotos, etc.), consultar nuestro catálogo en www.schneider-electric.com/es. (3) Deben solicitarse por separado. 7/8
7/9 7 Modicon TM5 IP20 - E/S distribuidas, sistema modular Bloques compactos Tipo de módulo Bloques compactos E/S digitales E/S digitales/ analógicas E/S analógicas 20 36 42 24 16 16 16 Entradas digitales Número 12 24 24 12 – – – Tipo PNP PNP PNP PNP – – – Entradas analógicas Número – – – 4 8 8 8 Tipo – – – -10 … +10 V CC 0 … 20 mA 4 … 20 mA -10 … +10 V CC 0 … 20 mA 4 … 20 mA 4 entradas: -10 … +10 V CC 4 entradas: 0…20 mA 4…20 mA Salidas digitales Número 8 12 18 6 – – – Tipo Transistor Relé contacto NA Transistor Transistor – – – Salidas analógicas Número – – – 2 8 8 8 Tipo – – – -10 … +10 V CC 0 … 20 mA -10 … +10 V CC 0 … 20 mA 4 … 20 mA 4 entradas: -10 … +10 V CC 4 entradas: 0…20 mA 4…20 mA Referencias TM5C12D8T TM5C24D12R TM5C24D18T TM5C12D6T6L TM5CAI8O8VL TM5CAI8O8CL TM5CAI8O8CVL Módulos PCI Capa física RS232 RS485 RS485 Protocolo Modbus / ASCII Modbus / ASCII Profibus DP esclavo Velocidad de transmisión 115,2 kbit/s máx. 115,2 kbit/s máx. 12 Mbit/s máx. Conector SUB-D9, macho SUB-D9, macho SUB-D9, macho Referencias TM5PCRS2 TM5PCRS4 TM5PCDPS Tipo de módulo Módulos de comunicación Comunicación serie Comunicación serie Profibus DP
Modicon TM5 IP20 - E/S distribuidas, sistema modular Módulos analógicos Tipo de módulo Entradas analógicas Salidas analógicas Tipo Tensión / Corriente Tensión / Corriente Termosonda Pt100 / Pt1000 Termopar J, K, S, N Tensión / Corriente Tensión / Corriente Rango -10 … +10 V CC 0 … 20 mA 4 … 20 mA -10 … +10 V CC 0 … 20 mA 4 … 20 mA -200 °C ... +850 °C Tipo J: -210 °C ... +1200 °C Tipo K: -270 °C ... +1372 °C Tipo S: -50 °C ... +1768 °C Tipo N: -270 °C ... +1300 °C -10 … +10 V CC 0 … 20 mA -10 … +10 V CC 0 … 20 mA Resolución 12 bits + signo 15 bits + signo 16 bits 16 bits 12 bits + signo 15 bits + signo Sub-bases de bus asociadas (1) TM5ACBM11 TM5ACBM11 TM5ACBM11 TM5ACBM11 TM5ACBM11 TM5ACBM11 Borneros asociados (1) TM5ACTB12 TM5ACTB12 TM5ACTB12 TM5ACTB12 TM5ACTB12 TM5ACTB12 Referencias 2 canales TM5SAI2L TM5SAI2H TM5SAI2PH TM5SAI2TH TM5SAO2L TM5SAO2H 4 canales TM5SAI4L TM5SAI4H TM5SAI4PH TM5SAI6TH (6 canales) TM5SAO4L TM5SAO4H 7 (1) Deben solicitarse por separado. 7/10
Modicon TM5 IP20 - E/S distribuidas, sistema modular Módulos digitales Tipo de módulo Entradas digitales Entradas / salidas digitales Salidas digitales Salidas analógicas Alimentación 24 V CC 100 / 240 V CA 24 V CC 24 V CC 24 V CC 30 V CC / 230 V CA Tipo de señal PNP – PNP/NPN PNP PNP Relé Sub-bases de bus asociadas (1) TM5ACBM11 TM5ACBM12 TM5ACBM11 TM5ACBM11 TM5ACBM11 TM5ACBM12 Borneros asociados (1) TM5ACTB12 TM5ACTB32 TM5ACTB12 TM5ACTB12 TM5ACTB12 TM5ACTB32 Referencias 2 canales TM5SDI2D TM5SDI2A – TM5SDO2T – TM5SDO2R 4 canales TM5SDI4D TM5SDI4A – TM5SDO4T TM5SDO4TA TM5SDO4R 6 canales TM5SDI6D TM5SDI6U – TM5SDO6T TM5SDO8TA (8 canales) – 12 canales TM5SDI12D – TM5SDM12DT TM5SDO12T – – (1) Deben solicitarse por separado. 7 7/11
Modicon TM5 IP20 - E/S distribuidas, sistema modular Módulos expertos 7 Tipo de módulo Módulos expertos Número de canales 1 o 2 1 1 1 Frequencia máxima 100 kHz 250 kHz 1 MHz – Tipo de señal PNP PNP PNP – Funciones integradas 2 3 24 V CC entradas auxiliares Alimentación 24 V CC encoder 2 3 24 V CC entradas auxiliares Alimentación 5 V CC encoder 2 3 24 V CC entradas auxiliares Alimentación 5 V CC encoder SSI – Rango sensor – – – 85...5000 Ω Resolución – – – 24 bits Tipo de medida – – – Galga extensiométrica de puente completo Sub-bases de bus asociadas (1) TM5ACBM11 TM5ACBM11 TM5ACBM11 TM5ACBM11 Borneros asociados (1) TM5ACTB12 TM5ACTB12 TM5ACTB12 TM5ACTB12 Referencias TM5SE1IC01024 TM5SE2IC01024 TM5SE1IC02505 TM5SE1SC10005 TM5SEAISG (1) Deben solicitarse por separado. 7/12
Modicon TM5 IP20 - E/S distribuidas, sistema modular Kits de referencias para TM5 Número de canales – 12 12 4 Alimentación – 24 V CC 24 V CC 30 V CC / 230 V CA Tipo de señal – PNP PNP Relé Tipo de cableado – – – Contacto NA / NC Composición del kit TM5ACBN1 + TM5ACTB12PS + TM5NCO1 + TM5SPS3 TM5ACBM11 + TM5ACTB12 + TM5SDI12D TM5ACBM11 + TM5ACTB12 + TM5SDO12T TM5ACBM12 + TM5ACTB32 + TM5SDO4R Referencias TM5NCO1K TM5SDI12DK TM5SDO12TK TM5SDO4RK Tipo de módulo Módulo de interface bus CANopen Entradas digitales Salidas digitales Número de canales 4 4 4 Tipo Tensión / Corriente Tensión / Corriente Termosonda Pt100 / Pt1000 Rango -10 … +10 V CC 0 … 20 mA 4 … 20 mA -10 … +10 V CC 0 … 20 mA -200 °C … +850 °C Resolución 12 bits + signo 12 bits + signo 16 bits Composición del kit TM5ACBM11 + TM5ACTB12 + TM5SAI4L TM5ACBM11 + TM5ACTB12 + TM5SAO4L TM5ACBM11 + TM5ACTB12 + TM5SAI4PH Referencias TM5SAI4LK TM5SAO4LK TM5SAI4PHK Tipo de módulo Entradas analógicas Salidas analógicas Entradas analógicas 7 7/13
7/14 7 Modicon TM7 IP67 - E/S distribuidas, sistema modular Bloques de interface CANopen con E/S digitales Número de canales 8 E/S 16 E/S 16 E/S Número y tipo de entradas 8 PNP (1) 16 PNP (1) 16 PNP (1) Número y tipo de salidas 8 transistor / PNP (1) 16 transistor / PNP (1) 16 transistor / PNP (1) Conexión sensor / actuador 8 conectores hembra M8 16 conectores hembra M8 8 conectores hembra M12 Comunicación bus Buses CANopen y TM7 Buses CANopen y TM7 Buses CANopen y TM7 Referencias TM7NCOM08B TM7NCOM016B TM7NCOM016A Tipo de módulo Bloques de interface CANopen con E/S digitales Bloques de expansión E/S digitales Tipo de módulo Bloques de expansión E/S digitales Tensión de entrada 24 V CC IEC tipo 1 Tensión salida 24 V CC Tipo de entrada PNP (1) Tipo de salida Transistor / PNP (1) Diagnóstico Por bloque de expansión, canal, comunicación bus TM7 Comunicación bus Bus TM7 Corriente de salida 0,5 A 2 A Conexión sensor / actuador Conectores M8 Conectores M12 Conectores M8 Referencias 8 Entradas TM7BDI8B – – 8 E/S configurables TM7BDM8B – – 16 Entradas TM7BDI16B TM7BDI16A – 16 E/S configurables TM7BDM16B TM7BDM16A – 8 Salidas – – TM7BDO8TAB Bloques de expansión E/S analógicas Tipo de módulo Bloques de expansión E/S analógicas Tensión de entrada Tensión Corriente 0…20 mA Termosonda Pt100 / Pt1000 Termopar J, K, S Tensión salida Tensión -10… + 10 V CC Corriente 0…20 mA – – Tipo de entrada PNP (1) Tipo de salida Transistor / PNP (1) Diagnóstico Por bloque de expansión, canal, comunicación bus TM7 Comunicación bus Bus TM7 Conexión sensor / actuador Conectores M12 Resolución 11 bit + signo 12 bit 16 bit 16 bit Referencias 2 Entradas / 2 Salidas TM7BAM4VLA TM7BAM4CLA – – 4 Entradas TM7BAI4VLA TM7BAI4CLA TM7BAI4TLA TM7BAI4PLA 4 Salidas TM7BAO4VLA TM7BAO4CLA – – (1) Lógica positiva.
7/15 7 Modicon Momentum Procesadores y E/S distribuidas Módulos de E/S digitales Tipo de módulo Entradas digitales multibus Conexión Mediante borneros con tornillos 170XTS00100 o borneros de resorte 170XTS00200 (debe solicitarse por separado) Tensión de entrada 24 V CC 120 V CA 230 V CA Número de vías 16 (1 punto común) 32 (2 puntos comunes) 16 (2 puntos comunes) Dimensiones An 3 F 3 Al (mm) 125 3 47,5 3 141,5 (con módulos de comunicación o procesadores) 144 3 70 3 141,5 (con procesadores M1/M1E y módulos opcionales) Referencia 170ADI34000 170ADI35000 170ADI54050 170ADI74050 Tipo de módulo E/S digitales multibus TRT Relé Triac Conexión Mediante borneros con tornillos 170XTS00100 o borneros de resorte 170XTS00200 (debe solicitarse por separado) Número de vías Entradas 16 (1 punto común) 16 (4 puntos comunes) 16 (1 punto común) 10 (1 punto común) Lógica de entrada Positiva Positiva (1) Negativa Positiva – Salidas 16 (1 punto común) 16 (2 puntos comunes) 8/4 (1 punto común) 12 8 (2 puntos comunes) 8 (1 punto común) Tensión de entrada 12…48 V CC 24 V CC 120 V CA Tensión de salida 12…48 V CC 24 V CC 24…230 V CA/20…115 V CC 120 V CA Corriente de salida Por salida 0,5 A 0,5 A 2 A 0,5 A 2 A 0,5 A Por grupo de vías – 4 A 4 A 4/2 A 8 A 4 A Por módulo 8 A 8 A 8 A 6 A 16 A 4 A Dimensiones An 3 F 3 Al (mm) 125 3 47,5 3 141,5 (con módulos de comunicación o procesadores) 144 3 70 3 141,5 (con procesadores M1/M1E y módulos opcionales) Referencia 170ADM85010 170ADM35010 170ADM35015 170ADM37010 170ADM39010 170ADM39030 170ARM37030 170ADM69051 Tipo de módulo Salidas digitales multibus TRT Triac Conexión Mediante borneros con tornillos 170XTS00100 o borneros de resorte 170XTS00200 (debe solicitarse por separado) Tensión de salida 24 V CC 120 V CA 230 V CA Número de vías protegidas 16 (2 puntos comunes) 32 (2 puntos comunes) 8 (2 puntos comunes) 16 (2 puntos comunes) 8 (2 puntos comunes) 16 (2 puntos comunes) Corriente de salida Por vía 0,5 A 0,5 A 2 A 0,5 A 2 A 0,5 A Por grupo de vías 4 A 8 A 4 A 4 A 4 A 4 A Por módulo 8 A 16 A 8 A 8 A 8 A 8 A Dimensiones An 3 F 3 Al (mm) 125 3 47,5 3 141,5 (con módulos de comunicación o procesadores) 144 3 70 3 141,5 (con procesadores M1/M1E y módulos opcionales) Referencia 170ADO34000 170ADO35000 170ADO53050 170ADO54050 170ADO73050 170ADO74050 (1) Para una versión con lógica positiva rápida, debe sustituirse la cifra 0 al final de la referencia por 1. Ex.: 170ADM35010 pasa a ser 170ADM35011. Accesorios de conexión: Consulte www.schneider-electric.com/es.
7/16 7 Modicon Momentum Procesadores y E/S distribuidas Módulos de E/S analógicas Conexión Mediante borneros con tornillos 170XTS00100 o borneros de resorte 170XTS00200 (debe solicitarse por separado) Número de vías 8 aisladas 16 con punto común 4 aisladas Señal de entrada ± 5 V, ± 10 V, ± 20 mA ± 5 V, ± 10 V, 4...20 mA Multirrango ± 25 mV, ± 10 mV 1…5 V, 4…20 mA (1) Resolución 14 bits + signo, 15 bits unipolar 12 bits + signo 15 bits + signo Dimensiones An 3 F 3 Al (mm) 125 3 47,5 3 141,5 (con módulos de comunicación o procesadores) 144 3 70 3 141,5 (con procesadores M1/M1E y módulos opcionales) Referencia 170AAI03000 170AAI14000 170AAI52040 Tipo de módulo Entradas analógicas multibus (1) Termosonda: Pt 100, Pt 1000, Ni 100, Ni 1000, Termopar: B, E, J, K, N, R, S, T. Tipo de módulo Salidas analógicas multibus E/S analógicas y E/S digitales multibus Conexión Mediante borneros con tornillos 170XTS00100 o borneros de resorte 170XTS00200 (debe solicitarse por separado) Número de vías Entradas – 4 diferenciales + 4 digitales 6 con pt. com. + 8 digitales (24 V CC) Salidas 4 2 + 2 digitales (24 V CC) 2 + 2 digitales (12 V CC) 4 con pt. com. + 8 digitales (24 V CC) Señal de entrada ± 10 V, 0...20 mA ± 10 V, 4...20 mA ± 5 V, ± 10 V, ± 20 mA, 1…5 V, 4…20 mA 0…10 V ± 10 V Señal de salida – ± 10 V, 4...20 mA 0…10 V ± 10 V Resolución 12 bits + signo 12...14 bits según señal 14 bits 14 bits Dimensiones An 3 F 3 Al (mm) 125 3 47,5 3 141,5 (con módulos de comunicación o procesadores) 144 3 70 3 141,5 (con procesadores M1/M1E y módulos opcionales) Referencia 170AAO12000 170AAO92100 170AMM09000 170AMM09001 170ANR12090 170ANR12091 Módulos de E/S específicos de aplicación Conexión Mediante borneros con tornillos 170XTS00100 o borneros de resorte 170XTS00200 (debe solicitarse por separado) Tipo de entradas para Encoders incrementales o absolutos Puerto RS 485 Modbus Tensiones de empleo 24 V CC 120 V CA Frecuencia de contaje 200 kHz – Número de vías 2 independientes – Número de E/S digitales 2 3 3 entradas / 2 3 2 salidas 6 entradas / 3 salidas Dimensiones An 3 F 3 Al (mm) 125 3 47,5 3 141,5 (con módulos de comunicación o procesadores M1/M1E) 144 3 70 3 141,5 (con procesadores M1/M1E y módulos opcionales) Referencia 170AEC92000 170ADM54080 Tipo de módulo Contaje rápido E/S digitales con puerto Modbus
7/17 7 Modicon Momentum Procesadores y E/S distribuidas Módulos de comunicación Velocidad 10 Mbps 10/100 Mbps 1 Mbps 0,5 Mbps 9,6 K…12 Mbps Autómata gestor – Premium - - Redundancia No No No No Servicios básicos Modbus TCP/IP – – – Referencia 170ENT11002 170ENT11001 170FNT11001 170INT11000 (1) 170DNT11000 Tipo de módulo Red Ethernet TCP/IP Fipio (bus de campo) Interbus (1) (bus de campo) Profibus DP (bus de campo) (1) Cuarta generación, medio de par trenzado: 170INT11003, medio de fibra óptica: 170INT12000. Velocidad 1 Mbps 0,5 Mbps Autómata gestor Premium o Quantum Quantum – Redundancia No Sí No Servicios básicos – – – Referencia 170PNT11020 170PNT16020 170LNT71000 Tipo de módulo Otras redes Modbus Plus DeviceNet Módulos opcionales para procesadores M1/M1E Puertos de comunicación 1 Modbus Plus 2 Modbus Plus redundantes RJ45 Reloj calendario Integrado, ±13 s/día de precisión Conexión Por conector tipo SUB-D 9 contactos Referencia 172PNN21022 172PNN26022 172JNN21032 Tipo de módulo (2) Modbus Plus Enlace serie asíncrono (2) Incluye las pilas de reserva de la memoria de aplicación y datos del procesador M1/M1E. Accesorios de conexión Longitud 1 m 3 m 6 m Referencia 110XCA28201 110XCA28202 110XCA28203 Tipo Cable de comunicación RS 232C Módulo de alimentación (3) Tensión de entrada 120 o 230 V CA (seleccionada por el empalme) Tensión de salida 24 V CC Corriente de salida 0,7 A Dimensiones An 3 F 3 Al (mm) 73 3 44,5 3 146 Referencia 170CPS11100 Tipo de módulo Procesadores Momentum (3) En relación con la alimentación, consulte el capítulo 6 .
7/18 7 Modicon Momentum Procesadores y E/S distribuidas Procesadores M1/M1E Tipo de procesador M1 Número de E/S Digitales 2048 E/S 2048 I/2048 Q 8192 E/S Registros 2048 palabras 4096 palabras 26048 palabras Puertos de comunicación integrados Modbus 1 RS 232C 1 RS 232C + 1 RS 485 1 RS 232C 1 RS 232C + 1 RS 485 Red – Bus E/S (1) – 1 puerto E/S – Transparent Ready Servidor web incorporado – Capacidad de memoria RAM 64 Kb 256 Kb 512 Kb Flash 256 Kb 256 Kb 512 Kb Usuario, lenguaje 984 LL (2) 2,4 K 12 K 18 K Usuario, lenguaje IEC (3) – 160 K 240 K Datos 2 K 4 K 24 K Tiempo de ciclo 1 ms/K 1 ms/K 0,63 ms/K 1 ms/K Referencia 171CCS70000 171CCS78000 171CCS76000 171CCC78010 Tipo de procesador 171 CBB97030 Puertos de comunicación integrados Modbus 1 RS 232/485 Red 4 puerto Ethernet integrado Transparent Ready Servidor web incorporado Servicios básicos (clase B) Capacidad de memoria RAM 512 Kb Flash 1 Mb Usuario, lenguaje 984 LL (2) 18 K Usuario, lenguaje IEC (3) 200 K Datos 24 K Tiempo de ciclo 0,25 ms/K Referencia 171CBB97030 Tipo de procesador M1 M1E Número de E/S Digitales 8192 E/S Registros 26048 palabras Puertos de comunicación integrados Modbus 1 RS 232C 1 RS 485 – Red – 1 puerto Ethernet integrado Bus E/S (1) 1 puerto E/S – 1 puerto E/S Transparent Ready Servidor web incorporado – Servicios básicos (clase A10) Capacidad de memoria RAM 512 Kb 544 Kb Flash 512 Kb 1 Mb 512 Kb 1 Mb Usuario, lenguaje 984 LL (2) 18 K Usuario, lenguaje IEC (3) 240 K – 200 K – 200 K Datos 24 K Tiempo de ciclo 1 ms/K 0,3 ms/K Referencia 171CCC76010 171CCC98020 171CCC98030 171CCC96020 171CCC96030 (1) Bus de E/S derivado del bus Interbus. (2) Software de programación ProWORX 32 o Concept. (3) Software de programación Concept. Accesorios de conexión: Consulte www.schneider-electric.com/es
7/19 7 Modicon ABE7 Sistema precableado Telefast, sub-bases IP20 Sub-bases E/S pasivas "digitales" Tipo de sub-base de conexión Optimum Número de vías 16 16 Corriente máx. por vía 0,5 A 0,5 A Tensión de control / tensión de salida 24 V CC / 24 V CC 24 V CC / 24 V CC LED por vía – Sí N.º de borneros por vía / en número de fila 1/2 1/1 2/2 3/3 Dimensiones An 3 F 3 Al (mm) 55 3 59 3 67 106 3 60 3 49 Referencias – ABE7H16C11 ABE7H16C21 ABE7H16C31 Cable L = 1 m ABE7H20E100 (1) – – – Cable L = 2 m ABE7H20E200 (1) – – – Cable L = 3 m ABE7H20E300 (1) – – – Cable de conexión recomendado para autómatas Modicon, TSX Micro y Premium, L = 1 m (2) – ABFH20H100 (1) Cable de conexión suministrado para los autómatas. (2) Para los cables con longitud de 2 m, debe sustituirse el número 1 de la referencia por un 2, y para los cables con longitud de 3 m, por un 3. (Ejemplo: ABFH20H100 pasa a ser ABFH20H200). Número de vías 16 Corriente máx. por vía 0,5 A Tensión de control / tensión de salida 24 V CC / 24 V CC LED por vía – Sí – – Sí Sí N.º de borneros por vía / en número de fila 1/1 1/1 1/2 2/2 2/2 3/3 Dimensiones An 3 F 3 Al (mm) 125 3 58 3 70 84 3 58 3 70 125 3 58 3 70 Referencias ABE7H16R10 ABE7H16R11 ABE7H16R50 ABE7H16R20 ABE7H16R21 ABE7H16R31 Cable de conexión recomendado para autómatas Modicon, TSX Micro y Premium, L = 1 m ABFH20H100 (3) Tipo de sub-base de conexión Universal (3) Para los cables con longitud de 2 m, debe sustituirse el número 1 de la referencia por un 2, y para los cables con longitud de 3 m, por un 3. (Ejemplo: ABFH20H100 pasa a ser ABFH20H200). Número de vías 1 vía de contaje (4) 8 8 Corriente máx. por vía 25 mA 25 mA 25 mA Tensión de control / tensión de salida 24 V CC / 24 V CC N.º de borneros por vía 2 2 o 4 2 o 4 Dimensiones An 3 F 3 Al (mm) 143 3 58 3 70 125 3 58 3 70 125 3 58 3 70 Referencias ABE7CPA01 ABE7CPA02 ABE7CPA03 Cable de conexión recomendado para autómatas Modicon (5) TSX Micro L = 2,5 m TSXCCPS15 – – Premium L = 3 m TSXCAP030 Tipo de sub-base de conexión Para canales de vías analógicas Distribución pasiva con continuidad y blindaje Distribución y alimentación de vías analógicas (4) U 8 entradas + 2 salidas, analógicas. (5) Cables de conexión disponibles para otros PLC, consultar con nuestra delegación comercial de Schneider Electric.
7/20 7 Modicon ABE7 Sistema precableado Telefast – sub-bases IP20 Emplazamientos con borneros y relés enchufables Número de vías 16 16 16 Corriente máx. por vía 12 mA 0,5 A 2 A 5 A Tensión de entrada / tensión de salida 24 V CC / 110 V CA / - / 24 V CC - / 5…30 V CC, 250 V CA Número de contactos – – 1 NA Distribución de polaridad – – (1) Libres de potencial Número de borneros por vía 2 Dimensiones An 3 F 3 Al (mm) 206 3 58 3 77 Referencias ABE7S16E2B1 ABE7S16E2F0 ABE7S16S2B0 (2) ABE7S16S1B2 ABE7R16S111 ABE7R16S210 Cable de conexión recomendado para autómatas Modicon, TSX Micro y Premium, L = 1 m ABFH20H100 (3) Tipo de sub-base de conexión Con entradas de relé estático soldadas Con salidas de relé estático soldadas Con salidas de relé electromecánico soldadas (1) Contacto común por grupo de 8 vías. (2) Con señal de detección de fallos (sólo puede utilizarse con módulos con salidas protegidas). (3) Para los cables con longitud de 2 m, debe sustituirse el número 1 de la referencia por un 2, y para los cables con longitud de 3 m, por un 3. (Ejemplo: ABFH20H100 pasa a ser ABFH20H200). Número de vías 16 Corriente máx. por vía 5 A 2,5 A 4 A 5 A Tensión de control / tensión de salida 24 V CC / 5…24 V CC, 230 V CA Número de contactos 1 NA 1 NANC 2 NANC Distribución de polaridad (4) (5) Libres de potencial Número de borneros por vía 2 2 o 3 2 a 6 Dimensiones An 3 F 3 Al (mm) 110 3 54 3 89 211 3 64 3 89 272 3 74 3 89 Referencias ABE7R16T111 ABE7R16T212 ABE7R16T210 ABE7R16T230 ABE7R16T330 ABE7R16T370 Cable de conexión recomendado para autómatas Modicon, TSX Micro y Premium, L = 1 m ABFH20H100 (6) Tipo de sub-base de conexión Con relés electromecánicos enchufables (4) Contacto común por grupo de 4 vías. (5) Común de 2 polaridades. (6) Para los cables con longitud de 2 m, debe sustituirse el número 1 de la referencia por un 2, y para los cables con longitud de 3 m, por un 3. (Ejemplo: ABFH20H100 pasa a ser ABFH20H200). Cables de conexión para autómatas (7) Referencias Cable L = 1 m ABFH20H100 – – – – Cable L = 2 m ABFH20H200 ABFY25S200 – – TSXCXP213 Cable L = 2,5 m – – TSXCCPS15 TSXCCPH15 – Cable L = 3 m ABFH20H300 TSXCAP030 – – – Cable L = 6 m – – – – TSXCXP613 Funciones de E/S Digital Analógica Analógica y contaje Contaje Control de eje (7) Autómatas Modicon, TSX Micro y Premium. Para otros cables de conexión y accesorios, consulte www.schneider-electric.com/es.
7/21 7 Modicon ABE7 Interfaces de conexión Sub-bases para módulo de E/S para Twido y Modicon M238 Número de vías 16 16 16 16 Tipo de salidas 16 E 16 S 16 S, protegidas por fusibles 16 S (1 común para 16 canales) (1 común para 16 canales) (1 común para 16 canales) (1 común para 4 canales) Tensión / intensidad de las salidas 24 V CC / 5 mA 24 V CC / 0,1 A Relé: 5…30 V CC, 250 V CA / 3 A LED por canal – Sí – Nº de borneros por vía / en número de fila 2/2 Dimensiones An 3 F 3 Al (mm) 106 3 60 3 49 130 3 62,5 3 83 Referencias ABE7E16EPN20 ABE7E16SPN20 ABE7E16SPN22 ABE7E16SRM20 Tipo de sub-base de conexión Salidas digitales Relé Cables de conexión para Twido y Modicon M238 Tipo de cable Para enlazar la base Twido y la sub-base Modicon Para enlazar módulos de expansión de E/S digitales Twido o Modicon M238 y la sub-base Modicon Telefast Para utilizar con TWDLMDA20DTK/40DTK TM2DI16DK/32DK/DDO16TK/32TK Tipo de conectores HE10, 26 contactos, en cualquiera de los extremos HE10, 20 contactos, en cualquiera de los extremos Referencias Cable L = 0,5 m ABFT26B050 ABFT20E050 L = 1 m ABFT26B100 ABFT20E100 L = 2 m ABFT26B200 ABFT20E200 Accesorios Número de borneros conectados 20 12 + 8 Referencias ABE7BV20 ABE7BV20TB Tipo de accesorio Borneros de fijación opcional
7/22 7 Modicon ABE9 Sistema precableado Telefast Repartidores pasivos IP67 Tipo de conexión Al autómata utilizando un cable multifilar Número de vías 4 8 Tipo de conector hembra M12, 5 contactos M12, 5 contactos Número máx. de señales 8 16 Corriente máx. por vía 4 A Intensidad máx. por repartidor 16 A (1 mm 2 ) Homologación del producto cULus Dimensiones An 3 F 3 Al (mm) 50,2 3 42 3 92,2 50,2 3 42 3 149,2 Referencias Sin LED Cable L = 5 m ABE9C1240L05 ABE9C1280L05 Cable L = 10 m ABE9C1240L10 ABE9C1280L10 Con LED (1) Cable L = 5 m ABE9C1241L05 ABE9C1281L05 Cable L = 10 m ABE9C1241L10 ABE9C1281L10 (1) LED verde: estado de la alimentación, LED amarillo: estado de las vías. Número de vías 4 8 Tipo de conector hembra M12, 5 contactos M12, 5 contactos Número máx. de señales 8 16 Corriente máx. por vía 4 A Intensidad máx. por repartidor 16 A Homologación del producto cULus Dimensiones An 3 F 3 Al 50,2 3 36,5 3 92,2 50,2 3 36,5 3 149,2 Referencias Sin LED ABE9C1240C23 ABE9C1280C23 Con LED (1) ABE9C1241C23 ABE9C1281C23 Tipo de conexión Al autómata utilizando un conector M23 (1) LED verde: estado de la alimentación, LED amarillo: estado de las vías. Accesorios 4 vías ABE9C1240M ABE9C1241M ABE9XCA1405 ABE9XCA1410 – 8 vías ABE9C1280M ABE9C1281M ABE9XCA1805 ABE9XCA1810 – para conector de Ø12 – – – – FTXCM12B Tipo de accesorio Repartidores sin cable Conectores de bornero Tapones Sin LED Con LED Cable L = 5 m Cable L = 10 m (se venden en lotes de 10) Referencias
7 Modicon Accesorios para captadores/accionadores Cables de empalme M12/M12 Tipo Cables de empalme macho/hembra Tipo de conector macho, lado de interface M12, 4 contactos, rectos, roscados M12, 4 contactos, rectos, roscados M12, 5 contactos, rectos, roscados Tipo de conector hembra, lado de captador M12, 3 contactos, rectos, roscados M12, 4 contactos, rectos, roscados M12, 5 contactos, rectos, roscados Cable PUR, negro PUR, negro PUR, negro Referencias Cable L = 1 m XZCR1511040A1 XZCR1511041C1 XZCR1511064D1 L = 2 m XZCR1511040A2 XZCR1511041C2 XZCR1511064D2 Cables de empalme M8/M8, M8/M12 y M12/DIN Tipo Cables de empalme macho/hembra Tipo de conector macho, lado de interface M8, 3 contactos M12, 3 contactos M12, 3 contactos M12, 3 contactos rectos, roscados rectos, roscados rectos, roscados rectos, roscados Tipo de conector hembra, lado de captador M8, 3 contactos M8, 3 contactos M8, 3 contactos DIN 43650A rectos, roscados rectos, se fijan juntos rectos, roscados acodados, roscados Cable PUR, negro PUR, negro PUR, negro PUR, negro Referencias Cable L = 1 m XZCR2705037R1 XZCR1501040G1 XZCR1509040H1 XZCR1523062K1 L = 2 m XZCR2705037R2 XZCR1501040G2 XZCR1509040H2 XZCR1523062K2 Conectores precableados y repartidor Tipo Conectores Conectores precableados de fábrica Repartidor bifurcador Tipo de conector macho, lado de interface M12, 4 contactos M8, 3 contactos M12, 5 contactos, rectos, roscados 1 3 M12 1 3 M12 Tipo de conector hembra, lado de captador – – – 2 3 M12 2 3 M8 Cable – – PUR, negro – Referencias Conector recto, roscado XZCC12MDM40B XZCC8MDM30V – FTXCY1212 FTXCY1208 Conector acodado, roscado XZCC12MCM40B – – – – Cable L = 0,5 m – – XZCP1564L05 – – L = 2 m – – XZCP1564L2 – – 7/23
