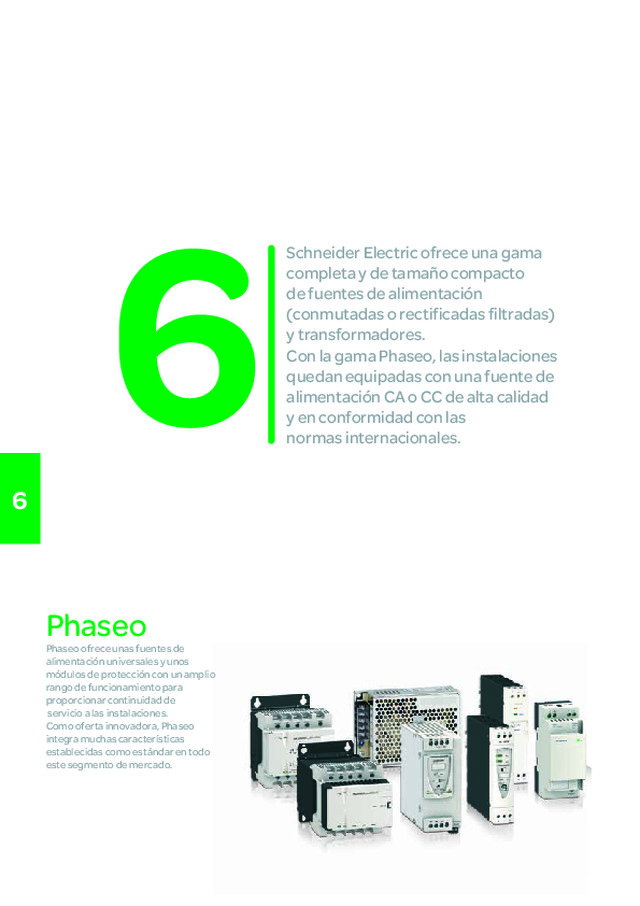

Tarifas 2015 Automatización y control. Capítulo 6: Guía de Selección Fuentes de alimentación Phaseo
Gama completa y de tamaño compacto de fuentes de alimentación (conmutadas o rectificadas filtradas) y transformadores. Con la gama Phaseo, las instalaciones quedan equipadas con una fuente de alimentación CA o CC de alta calidad y en conformidad con las normas internacionales.
6 Phaseo Phaseo ofrece unas fuentes de alimentación universales y unos módulos de protección con un amplio rango de funcionamiento para proporcionar continuidad de servicio a las instalaciones. Como oferta innovadora, Phaseo integra muchas características establecidas como estándar en todo este segmento de mercado. Schneider Electric ofrece una gama completa y de tamaño compacto de fuentes de alimentación (conmutadas o rectificadas filtradas) y transformadores. Con la gama Phaseo, las instalaciones quedan equipadas con una fuente de alimentación CA o CC de alta calidad y en conformidad con las normas internacionales.
6/1 6 Para más información: Fuentes de alimentación Este documento es una selección de los productos más vendidos. http://www.schneider-electric.com/es Fuentes de alimentación Fuentes de alimentación conmutadas reguladas y accesorios Phaseo ABL8, ABL7, ABL1 6/2 a 6/5 Fuentes de alimentación rectificadas filtradas Phaseo ABL8 6/6 Transformadores Phaseo ABL6, ABT7 6/7
6/2 6 Phaseo Fuentes de alimentación Conmutadas reguladas - Montaje en carril Tensión de entrada asignada 100…120 V CA y 200…500 V CA Tensión de salida asignada 24 V Potencia asignada / Corriente de salida asignada 72 W / 3 A 120 W / 5 A 240 W / 10 A Corriente de llamada admisible temporalmente (boost) 1,5 In durante 4 s Rearme Automático o manual Conformidad con IEC 61000-3-2 Sí Relé de diagnóstico (tensión de salida 21,6 V) No Sí Homologaciones cCSAus, CB scheme, CE Dimensiones An 3 F 3 Al (mm) 44 3 120 3 143 56 3 120 3 143 85 3 140 3 143 Fijación (mm) Carril DIN 35 3 7,5 o 35 3 15 Referencias ABL8RPS24030 ABL8RPS24050 ABL8RPS24100 Tensión de entrada asignada 100…240 V CA Tensión de salida asignada 24 V 5 V 12 V Potencia asignada / Corriente de salida asignada 7,5 W / 0,3 A 15 W / 0,6 A 30 W / 1,2 A 60 W / 2,5 A 20 W / 4 A 25 W / 2 A Rearme Automático Conformidad con IEC 61000-3-2 No Homologaciones cULus, cCSAus, TUV, CE, C-Tick Dimensiones An 3 F 3 Al (mm) 36 3 59 3 90 54 3 59 3 90 72 3 59 3 90 54 3 59 3 90 Fijación (mm) Carril DIN 35 3 7,5 o 35 3 15 o montaje en panel con tornillos Referencias ABL8MEM24003 ABL8MEM24006 ABL8MEM24012 ABL7RM24025 ABL8MEM05040 ABL8MEM12020 Tipo de alimentación 72 a 240 W monofásica - Rango de entrada amplio Tipo de alimentación 7 a 60 W monofásica
6/3 6 Phaseo Fuentes de alimentación (continuación) Conmutadas reguladas - Montaje en carril 60 a 144 W monofásica 100…240 V CA 24 V 12 V 48 V 72 W / 3 A 120 W / 5 A 60 W / 5 A 144 W / 2,5 A Automático Automático o manual No Sí cULus, cCSAus, TUV, CE, C-Tick 27 3 120 3 120 54 3 120 3 120 Carril DIN 75 3 7,5, 35 3 7,5 o 35 3 15 ABL8REM24030 ABL8REM24050 ABL7RP1205 ABL7RP4803 Compatibilidad Conexión de salida de las fuentes de alimentación ABL8RPS24… y ABL8WPS24… Tensión de salida asignada 5 V 12 V Corriente de salida asignada 6 A 2 A Homologaciones cCSAus, CB scheme, CE Dimensiones An 3 F 3 Al (mm) 44 3 140 3 146 Fijación (mm) Carril DIN 35 3 7,5 o 35 3 15 Referencias ABL8DCC05060 ABL8DCC12020 100…120 V CA y 200…240 V CA 3 3 380…500 V CA 24 V 480 W / 20 A 960 W / 40 A 1,5 In durante 4 s Automático o manual Sí Sí cCSAus, CB scheme, CE 145 3 140 3 143 95 3 155 3 143 165 3 155 3 143 Carril DIN 35 3 7,5 o 35 3 15 ABL8RPM24200 ABL8WPS24200 ABL8WPS24400 Tipo de módulo Convertidores CC/CC 480 a 960 W monofásica y trifásica
6/4 6 Phaseo Fuentes de alimentación Módulos de función para fuentes de alimentación conmutadas reguladas T EMPS DE MAINTIE N mn h 20 10 4 2 60 40 20 10 3,2AH 7AH 12AH 40 200 1000 10 20 40 mA A COURANT DE MAINTIEN Tipo de módulo Soluciones a los microcortes y a los cortes en red (1) Compatibilidad Conexión de salida de las fuentes de alimentación universales ABL8RPS24… y ABL8WPS24… Tecnología Módulo búffer Módulo de reserva de batería + batería Tensión de salida asignada 40 A 20 A 40 A Tiempo de ocupación 1A 2 s normal ajustable de 10 s a 24 h (en función de la batería) Tiempo de ocupación para salida de corriente máxima 100 ms normal ajustable de 10 s a 30 min (en función de la batería) ajustable de 10 s a 10 min (en función de la batería) Homologaciones cCSAus, CB scheme, CE Dimensiones An 3 F 3 Al (mm) 85 3 140 3 146 86 3 175 3 143 86 3 175 3 143 Fijación (mm) Carril DIN 35 3 7,5 o 35 3 15 (1) Referencias - Módulo de control ABL8BUF24400 ABL8BBU24200 ABL8BBU24400 Referencias de la batería 3,2 AH (2) – ABL8BPK24A03 ABL8BPK24A03 7 AH (2) – ABL8BPK24A07 ABL8BPK24A07 12 AH (2) – ABL8BPK24A12 ABL8BPK24A12 (1) Módulo de batería excepto 7 AH y 12 AH. Para módulo de batería 3,2 AH con kit ABL1A02. (2) Batería a elegir según el gráfico anterior. Compatibilidad Conexión de 2 entradas de fuente de alimentación ABL8RP, ABL8WP hasta 20 A (1 fuente de alimentación de 40 A) Tensión de salida asignada 24 V Corriente de salida asignada 40 A Homologaciones cCSAus, CB scheme, CE Dimensiones An 3 F 3 Al (mm) 44 3 140 3 146 Fijación (mm) Carril DIN 35 3 7,5 o 35 3 15 Referencias ABL8RED24400 Compatibilidad Conexión de salida de fuentes de alimentación universales ABL8RPS24100..., ABL8RPM24200... y ABL8WPS24... Corriente de salida asignada 10 A por vía Calibres 1 / 2.5 / 4 / 5 / 7 / 8 / 10 A Número de vías 4 Relé de diagnóstico Sí Interrupción manual (1 por vía) Bipolar Homologaciones cCSAus, CB scheme, CE Dimensiones (mm) 71 3 109 3 110 Fijación (mm) Carril DIN 35 3 7,5 o 35 3 15 o montaje en panel con tornillos Referencias ABL8PRP24100 Tipo de módulo Soluciones de fuentes de alimentación redundantes Tipo de módulo Solución de protección selectiva
6/5 6 Phaseo Fuentes de alimentación Conmutadas reguladas - Montaje en panel Tensión de entrada 85…264 V CA 85…132 V CA / 170…264 V CA Tensión de salida 12 V CC 24 V CC 24 V CC Potencia asignada / Corriente de salida asignada 60 W / 5 A 100 W / 8,3 A 60 W / 2,5 A 100 W / 4,2 A 150 W / 6,2 A 240 W / 10 A Homologaciones UL, c CSA us, CE, Ctick Dimensiones An 3 F 3 Al (mm) 150 3 38 3 98 200 3 38 3 98 150 3 38 3 98 200 3 38 3 98 200 3 50 3 98 200 3 65 3 98 Fijación (mm) Montaje en panel con tornillos, con soporte ABL1A01 (1) , en carril DIN de 35 mm con panel ABL1A02 (1) Referencias Sin filtro ABL1REM12050 – ABL1REM24025 ABL1REM24042 ABL1REM24062 ABL1REM24100 Con filtro (2) – ABL1RPM12083 – ABL1RPM24042 ABL1RPM24062 ABL1RPM24100 Tipo de alimentación 60W a 240W monofásica (1) Debe solicitarse por separado. (2) Contra armónicos IEC/EN 61000-3-2.
6/6 6 Phaseo Fuentes de alimentación Rectificadas filtradas Tensión de entrada 215/230/245 V o 385/400/415 V CA Tensión de salida asignada 24 V Homologaciones cULus, ENEC Potencia asignada / Corriente de salida asignada 12 W / 0,5 A 24 W / 1 A 48 W / 2 A 96 W / 4 A 144 W / 6 A 240 W / 10 A 360 W / 15 A 480 W / 20 A Dimensiones An 3 F 3 Al (mm) 87 3 124 3 108 87 3 124 3 108 87 3 142 3 108 87 3 165 3 108 12331533153 12331853153 13531853138 17532153128 Fijación (mm) Carril DIN 35 3 7,5 o 35 3 15 o montaje en panel con tornillos Montaje en panel con tornillos Referencias ABL8FEQ24005 ABL8FEQ24010 ABL8FEQ24020 ABL8FEQ24040 ABL8FEQ24060 ABL8FEQ24100 ABL8FEQ24150 ABL8FEQ24200 Tipo de alimentación 12 W a 480 W monofásica Tensión de entrada 3 3 380 / 400 / 420 V Tensión de salida asignada 24 V Homologaciones cULus, ENEC Potencia asignada / Corriente de salida asignada 240 W / 10 A 480 W / 20 A 720 W / 30 A 960 W / 40 A 1440 W / 60 A Dimensiones An 3 F 3 Al (mm) 185 3 190 3 78 220 3 215 3 104 240 3 252 3 108 310 3 310 3 140 310 3 310 3 154 Fijación (mm) Montaje en panel con tornillos Referencias ABL8TEQ24100 ABL8TEQ24200 ABL8TEQ24300 ABL8TEQ24400 ABL8TEQ24600 Tipo de alimentación 240 W a 1440 W trifásica
Phaseo Transformadores Tipo de transformador Temperatura de funcionamiento de doble devanado +60 °C +50 °C Tensión de entrada asignada 230/400 V CA (±15 V) monofásica Homologaciones c us, ENEC Potencia asignada / Corriente de salida asignada 25 VA 40 VA 63 VA 100 VA 160 VA 250 VA 320 VA 400 VA 630 VA 1000 VA Visualización Visualizador LED de presencia de tensión en el principal No Fijación (mm) Carril DIN 35 3 15 o montaje en panel con tornillos Montaje en panel con tornillos Referencias ABT7PDUppp (1) ABT7TDUppp (1) Tensión de salida asignada 24/48 V 002B 004B 006B 010B 016B 025B 032B 040B 063B 100B 115/230 V 002G 004G 006G 010G 016G 025G 032G 040G 063G 100G (1) La referencia debe completarse según la potencia y la tensión, utilizando la tabla a continuación (ejemplo: ABT7PDU002G). Tipo de transformador Temperatura de funcionamiento de doble devanado +50 °C Tensión de entrada asignada 230/400 V CA (±15 V) monofásica Homologaciones Potencia de salida asignada 25 VA 40 VA 63 VA 100 VA 160 VA 250 VA 400 VA 630 VA 1000 VA Fijación (mm) Montaje en panel con tornillos Referencias ABL6TSppp (2) Tensión de salida asignada 24 V 02B 04B 06B 10B 16B 25B 40B 63B 100B 115 V 02G 04G 06G 10G 16G 25G 40G 63G 100G 230 V 02U 04U 06U 10U 16U 25U 40U 63U 100U (2) La referencia debe completarse según la potencia y la tensión, utilizando la tabla a continuación (ejemplo: ABL6TS02G). Tensión de entrada asignada 230 V CA (±15 V) monofásica Homologaciones No Potencia asignada / Corriente de salida asignada 40 VA 63 VA 100 VA 160 VA 250 VA 320 VA 400 VA Fijación (mm) Montaje en panel con tornillos Referencias ABT7ESMppp (3) Tensión de salida asignada 24 V 004B 006B 010B 016B 025B 032B 040B Tipo de transformador Temperatura de funcionamiento de doble devanado +40 °C 6 (3) La referencia debe completarse según la potencia y la tensión, utilizando la tabla a continuación (ejemplo: ABT7ESM004B). 6/7
