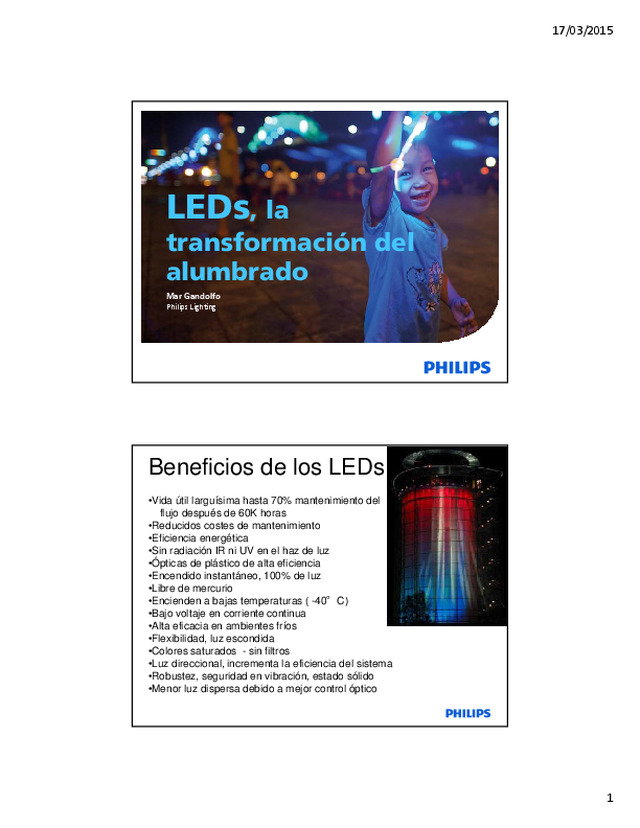

17/03/2015 1 LEDs , la  transformación del  alumbrado Mar Gandolfo Philips Lighting Beneficios de los LEDs •Vida útil larguísima hasta 70% mantenimiento del  flujo después de 60K horas •Reducidos costes de mantenimiento•Eficiencia energética•Sin radiación IR ni UV en el haz de luz•Ópticas de plástico de alta eficiencia•Encendido instantáneo, 100% de luz•Libre de mercurio•Encienden a bajas temperaturas ( -40 ° C) •Bajo voltaje en corriente continua•Alta eficacia en ambientes fríos•Flexibilidad, luz escondida•Colores saturados  - sin filtros•Luz direccional, incrementa la eficiencia del sistema•Robustez, seguridad en vibración, estado sólido•Menor luz dispersa debido a mejor control óptico

17/03/2015 2 “El potencial  de los LEDs es tal  que podemos reducir la energía usada en alumbrado a  una cuarta parte. Pensamos que estamos como Edison en 1890, vamos a hacer historia en el mundo del  alumbrado en los próximos 10 años”. Jim Brodrick , Department of Energy USA, Lighting Program Manager                Led,s Magazine “El potencial  de los LEDs es tal  que podemos reducir la energía usada en alumbrado a  una cuarta parte. Pensamos que estamos como Edison en 1890, vamos a hacer historia en el mundo del  alumbrado en los próximos 10 años”. Jim Brodrick , Department of Energy USA, Lighting Program Manager                Led,s Magazine

17/03/2015 3 Algunos datos:  6 Renovación Los LEDs se usan en sustitución del alumbrado convencional. Su flujo se puede focalizar con gran precisión para resaltar características y reducir la dispersión en las proximidades 300 lámparas, cambio de 35W(+5W) a 8W.4500 horas uso al año, ahorro anual 8398€Inversión 9.000 €Retorno de la inversión 1,07 añosAhorro en los 8 años: 59.472€

17/03/2015 4 Algunos datos:  7 Renovación Los LEDs se usan en sustitución del alumbrado convencional. Su flujo se puede focalizar con gran precisión para resaltar características y reducir la dispersión en las proximidades 10 lámparas, cambio de 35W(+5W) a 8W.900 horas uso al año, ahorro anual 56,23€Inversión 300 €Retorno de la inversión 5,34 añosAhorro en los 30 años: 1387€ El placer de Diseñar Los LEDs ofrecen miles de colores y unos efectos dinámicos que el alumbrado convencional simplemente no puede igualar. Pueden usarse para realzar la arquitectura durante la noche o para jugar con el cromatismo en ocasiones especiales

17/03/2015 5 Clínica Ruber Dental Luz integrada Por su nula emisión térmica en el haz de luz, los LEDs pueden integrase en cualquier lugar: paredes techo, mobiliario, materiales.

17/03/2015 6 Inteligencia añadida Como el control de los LEDs se realiza a través de sistemas de control digitales, pueden programarse colores y ambientes, cambiar de escena con solo pulsar un botón. Las posibilidades son infinitas. Alumbrado Exterior Arquitectónico

17/03/2015 7 LED,s para ahorrar Alumbrado general y de acento en Interior

17/03/2015 8 20‐35‐50W 40W 4‐7‐10W 6W Lámparas LED  Reemplazo directo 3‐4.5W 7W 35‐50W 50W 60W 12W 50W 10W 10W 1.2W Ahorros de un 80% en Energía 100W 20W Disponibilidad de distintos precios y vidas, elegir en función de las horas de funcionamiento 25W 4W Greggs Store UK - LuxSpace - Ahorros de al menos un 50% de Energía

17/03/2015 9 Teatro Albéniz en Málaga -LuxSpace- En algunos casos ahorros del 70% Oficinas, hospitales,  tiendas, almacenes…

17/03/2015 10 Luminarias Led: Tipos de óptica 19

17/03/2015 11 El sistema de iluminación instalado es controlado mediante detectores de presencia y fotocélulas,que regulan la luz en función del movimiento y de la cantidad de luz proveniente del exterior. En las zonas sin actividad la iluminación permaneceapagada, aumentando el ahorro energético. En las zonas donde se está trabajando la iluminaciónpermanece encendida de manera automática. Tecnología LED para la logística de Consum ■ El alumbrado es el responsable de hasta el 35% delconsumo de energía eléctrica de un edificio de oficinas■ Primer edificio en Cantabria en obtener el certificadoenergético clase A■ Ahorro de un hasta un 83% de consumo eléctrico■ Ahorro adicional del 55% a través del sistema degestión■ Aplicación del servicio de garantía extendida Philipspara proyectos ESE De 75kW a 29KW añoAhorro anual de 40.000€

17/03/2015 12 65% ahorro de energía De 470 a 660 lux CADENA HOTELERA Tiendas

17/03/2015 13 Supermercados Consum Mantenimiento Iluminación general (1/2) Reemplazo de fluorescentes 18W/36W/58W por Tubo LED de 10W/19W/24W Tienda Consum Tienda Consum Mantenimiento – Iluminación general (2/2) Reemplazo de fluorescentes 18W/36W/58W por Tubo LED de 10W/19W/24W Tienda DIA%

17/03/2015 14 El Corte Inglés Opencor, Supercor, Hipercor Mantenimiento – Iluminación de Murales y Muebles Frío (2/2) Reemplazo de fluorescentes 18W/36W/58W por Tubo LED de 6W‐19W Tienda Consum Conceptos Tienda 100% LED Concepto Consum 2012‐2013

17/03/2015 15 Nano ópticas (Sistema óptico multicapa) Alumbrado exterior Mejor sistema óptico Mayor InterdistanciaMejor UniformidadMenor DeslumbramientoMenor Contaminación lumínicaMayor luz en calzada 50 W 70/100/125 W                      150W                     250 W   400 W    AREAS PEATONALES(Vías tipo C y D)  Calles peatonales Carriles bici Calles residenciales Trafico mixto Calles comerciales en áreas urbanas Vías Urbanas Carreteras  Interurbanas Carreteras CALLES (Vías tipo B) CARRETERAS (Vias Tipo A) 20 W 30/50W                           50/100W                       90/120W   220 W    Potencias con tecnología actual instalada Potencias en LED para conseguir  mismo rendimiento visual

17/03/2015 16 Comparativas antes y después • Calzada :  Ehmed=25 lux,  Uo=0,52 • Acera:  Ehmed=31 lux,  Uo=0,22 • Parking:  Max 50 lux ; min 5 lux; med 25 lux • IRC: 25; Tc: 2100K • Calzada :  Ehmed=25,4 lux,  Uo=0,55 • Acera:  Ehmed=10,5 lux,  Uo=0,29 • Parking: Max 44 lux; min 8 lux; med 24 lux • IRC: 70; Tc 4000K 67%  ahorro  energético 250W+100W 106W+31W 31W NW MSO H:6m, S:21m, Ancho 3mEhmed 11lux, Uo =0.6 Ra 70IRC: 70; Tc 4000K SON100W PC (120W medidos)H:6m, S:21m, Ancho 3mEhmed 19lux, Uo =0.3 Ra 20IRC: 25; Tc 2100K Testimonio de los vecinos de esa calle: Se ve tan bien o mejor que antes y la impresión de los colores es muy buena. El ahorro energético es estupendo y hace falta que toda la ciudad se cambie . 74%  ahorro  energético Comparativas antes y después

17/03/2015 17 Somosierra, El Bruc, El Bordar : Permanente con LED,s Iluminación en Túneles: Permanente con LED,s

17/03/2015 18 Iluminación en Túneles: Permanente con LED,s Ahorro del 20% de la potencia instalada en permanente Luz que deleita El avance tecnológico es vital para el éxito de los LEDs,pero aun lo es más el buen uso en sus aplicaciones, así como atender en el desarrollo de los productos las necesidades propias de esta nueva tecnología

17/03/2015 19 Acueducto de Noain ¿Qué es un LED? •LED significa Light Emitting Diode. (Diodo Emisor de Luz). En 1969 apareció en el mercado el primer LED, SSL1 (Solid StateLamp). •Los LEDs hacen docenas de diferentes trabajos y se encuentran en multitud de dispositivos. •Básicamente, los diodos LED son diminutas lámparas que se montan perfectamente en un circuito eléctrico.  • No tienen ni filamento, ni bulbo, ni gas, ni se calienta especialmente. SSL Solid State Lighting (Luz en estado sólido) •Se iluminan por el mero movimiento de los electrones dentro del material semiconductor al aplicarles una tensión. •Dura tanto como un transistor estándar.

17/03/2015 20 Unión P‐material N‐material ‐ ‐ ‐ ‐ ‐ ‐ + + + + + + unión Tipo‐p Tipo‐n huecos electrones Fundamento del  LED  •Un LED está compuesto por una sección de material tipo N enlazado con una sección de material tipo P. •Cuando se aplica una tensión al diodo los electrones se mueven desde el área tipo N hacia el área tipo P y los huecos se mueven en sentido contrario comenzando así a fluir corriente a través de la unión, esto implica una caída desde la banda de conducción a una orbita más baja y así pues los electrones liberan energía en forma de fotones.   ¿Por qué producen luz? • El Intercambio de cargas positivas y negativas entre estos materiales provocan la emisión de Fotones. • Las distintas longitudes de ondas se consiguen combinando distintas proporciones de estos materiales. Tabla Periódica

17/03/2015 21 Colores emitidos por el Diodo InGaN : • Azul Real • Azul • Cian • Verde ¿Blanco? TS AlInGaP : • Rojo • Rojo‐Naranja • Naranja • Ámbar AlInGaP InGaN Luz Blanca  Chip azul y fósforos LED Chip azul Fósforos Fotón amarillo Fotón azul Fotón azul LED Chip

17/03/2015 22 Espectros La calidad del color se incrementa con el número de líneas y la anchura de las mismas Wavelength (nm) Lámpara incandescente Luz solar Fluorescente  (Master TL‐D 80) Wavelength (nm) Sodio Baja Presión (SOX) Sodio Alta Presión (SON) Halogenuro Metálico cerámico (CDM) Wavelength (nm) Wavelength (nm) Cálido y ámbar homologados por el IAC Luz blanca: Todas las temperaturas de color

17/03/2015 23 colour temperature [K] When comparing light sources colour temperature should be the same 0 10 20 30 40 50 60 70 80 90 100 2000 3000 4000 5000 6000 7000 Cool white NB: indication only Neutral white Re la ti ve  eff ic acy  [%] Warm white Caracteristicas sistemas LED : Calidad de luz Temperatura de color y eficiencia Evolución en la eficacia de los LEDs halógena fluorescente incandescente Ef ic ac ia  lum inosa  (l m/W) 0 50 100 150 200 1930 1950 1970 1990 2010 Año 2010 DOE  Roadmap 250 Blanco frío Blancocálido 2020 Fuente de luz                        (lm/W)500W Sodio alta presión         150140W Halogenuro metálico     122‘TL HE’ Tubo fluorescente       105Halógena‐IRC                            30Incandescente estándar             16 • Ahora en LEDS: • Blanco cálido (2700K)  120 lm/W • Blanco Frío   (5000K)   140lm/W

17/03/2015 24 LED características : Calidad de luz Consistencia del color

17/03/2015 25 LEDs are binned on:  • Flux  • Colour • Forward voltage #  of  pr o ducts #  of  pr o ducts Flux [lm] Flux [lm] Input products Output Bin 1 Bin 2 Bin 3 Caracteristicas sistemas LED : Consistencia en color y proceso binning R a Descripción 90 ‐ 100  Excelentes propiedades de rendimiento en color 80 ‐ 90  Buenas propiedades de rendimiento en color 60 ‐ 80  Moderadas propiedades de rendimiento en color  60  Pobres propiedades de rendimiento en color Applicación Rendimiento en color Iluminación de calles  60  aconsejado Iluminación oficinas 80 Iluminación tiendas 90 General: Better colour rendition gives lower efficacy Incandescent / halogen Low‐pressure Sodium Caracteristicas sistemas LED :  Rendimiento en color y su aplicación

17/03/2015 26 ANSI C78.377A CCT standard Nominal CCT CCT Range (K) 2700 K 2725 ± 145 3000 K 3045 ± 175  3500 K 3465 ± 245  4000 K 3985 ± 275  4500 K 4503 ± 243  5000 K 5028 ± 283  5700 K 5665 ± 355 6500 K 6530 ± 510 Nominal CCT Black body curve MacAdam ellipse(10x enlarged) MacAdam ellipses describe areas that are colour consistent: • Under controlled circumstances • In case of lighting 3‐4 step MacAdam ellipses are still consistent Caracteristicas sistemas LED : Consistencia en color y binning Flujo luminoso y corriente de alimentación

17/03/2015 27 Sistemas de control: Con LED,s de 0 a 100% Autónomos Sistemas completos Control de presencia (ausencia) 54

17/03/2015 28 La importancia del camino térmico LED características  camino térmico en aplicaciones de LED Unión del LED  Disipador LED (Corazón de metal) PCB Conducción de calor Radiador, transfiere el calor al ambiente Aire en movimiento (convección natural)

17/03/2015 29 El flujo y el calor en los LED Un aumento continuo de la temperatura de funcionamiento provocará dos efectos: Una depreciación del flujo emitido y un acortamiento drástico de su vida. Aunque se ha mejorado… 94% Flux @ 90ºC Tj Test de corriente para Blanco frío, blanco neutro, y cálido

17/03/2015 30 (B10, L70) lifetime for InGaL Luxeon Rebel Junction Temperature (Cº) Li fe ti me  (hours) Influencia de la corriente de alimentación Ejemplo de curvas de vida de un LED en función de la temperatura dela unión y la corriente de circulación. ¿Cómo se ev La relación Lm/W depende mucho de con qué se  relacione: un simple LED o un sistema • Pérdidas térmicas (Tj superior) LED Sistema LED Óptica Luminaria • Temperatura de color • Temperatura (Tj)• Control de corriente  130 lm/W • Pérdidas  ópticas 115 lm/W 90lm/W eficiencia del  sistema Controlador • Pérdidas del controlador 75m/W -10-15% -10-30% -10-50% Sos tenibilidad Luminarias

17/03/2015 31 ¡Gracias por vuestra atención!
