OccuSwitch DALI de Philips Lighting
Philips

OccuSwitch DALI de Philips Lighting

Sistema de control independiente de alumbrado interior de Philips

Multisensor y controlador en un sólo equipo para el control de ocupación, luz natural y IR.Puede controlar hasta 15 luminarias DALIFácil de instalar, prácticamente no necesita servicioCon sensores de extensión (LRM8118) e interfaces de pulsadores (LCU2070) opcionalesHay disponibles cables Wieland independientes para una instalación fácil, rápida y sin complicaciones.

Philips

OccuSwitch DALI de Philips Lighting

Publicado: 23 de junio de 2016 · Categoría: Hojas técnicas

Sistema de control independiente de alumbrado interior de Philips

Multisensor y controlador en un sólo equipo para el control de ocupación, luz natural y IR.Puede controlar hasta 15 luminarias DALIFácil de instalar, prácticamente no necesita servicioCon sensores de extensión (LRM8118) e interfaces de pulsadores (LCU2070) opcionalesHay disponibles cables Wieland independientes para una instalación fácil, rápida y sin complicaciones.

De este documento

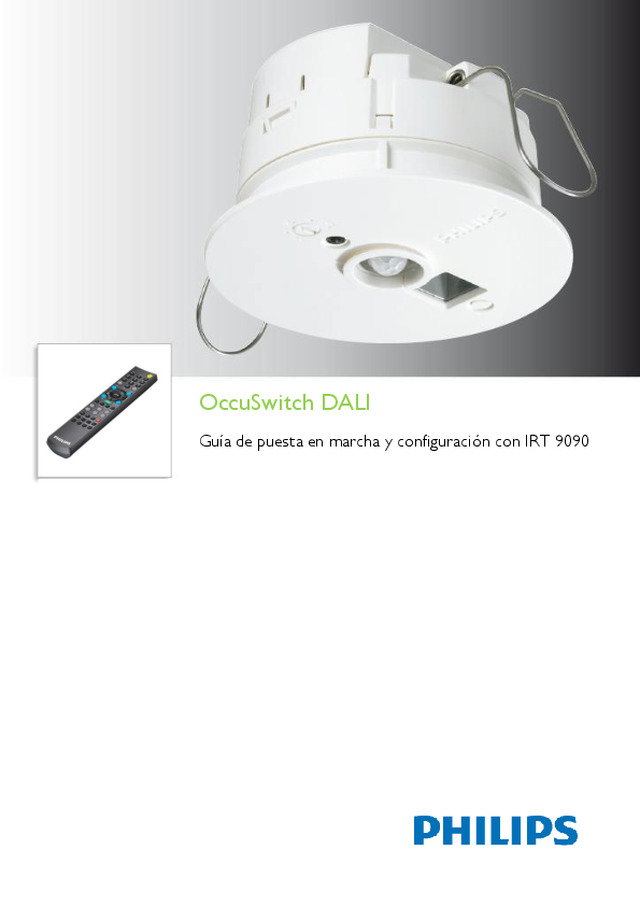

OccuSwitch DALI Guía de puesta en marcha y configuración con IRT 9090 Contenido 3 Puesta en marcha básica 4 Opciones de configuración avanzada 9 LRM 2070: Resumen de modos de funcionamiento 10 LRM 2080: Resumen de modos de funcionamiento 11 LRM 2090: Resumen de modos de funcionamiento 12 Preguntas frecuentes 13 Durante la configuración 14 Contacto ¡Atención! Mantenga siempre el mando apuntando al sensor OccuSwitch ¡Atención! Las luces parpadearán siempre una vez después de cada cambio realizado correctamente ¡Atención! En este documento solo se describen los botones necesarios para la puesta en marcha del OccuSwtich DALI 2 Puesta en marcha básica Retardo de apagado El retardo de apagado define el tiempo en que las luces se mantienen encendidas en ausencia de detección de movimiento. Tras este periodo, las luces se apagarán o regularán al nivel de fondo. Gire la rueda del potenciómetro al valor deseado (entre 1 y 30 minutos). Si hay conexión paralelo entre sensores, asegúrese de que todos tienen el mismo retardo. Programación de modos de funcionamiento El OccuSwitch DALI tiene 10 modos predefinidos para cada aplicación. Por defecto, el sensor se suministra configurado con el modo 1, pero es posible cambiar de modo siguiendo los siguientes pasos: ¡Atención! 1. Pulse “Mode” Espere a que el LED del mando deje de parpadear antes de pulsar el botón “Send”. 2. Seleccione el modo del 1-10 3. Pulse “Send” Modo 1 2 3 4 5 6 7 8 9 10 Como comprobación, el número de parpadeos debe...
