Nueva ETS5 de KNX

Novedades y ventajas del nuevo ETS5 para KNX

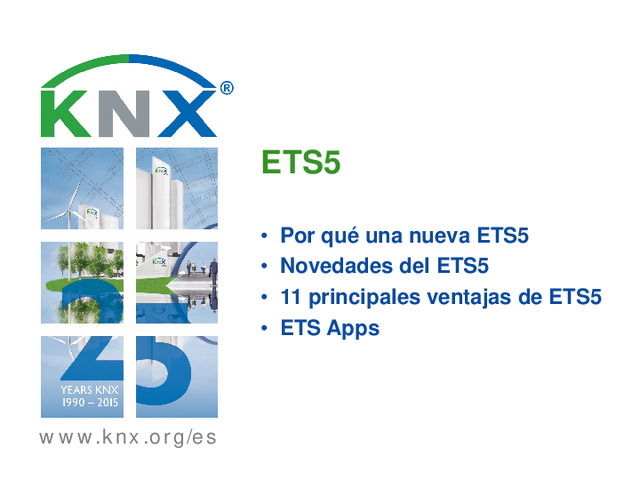

www.knx.org/es ETS5 • Por qué una nueva ETS5 • Novedades del ETS5 • 11 principales ventajas de ETS5 • ETS Apps

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Por qué una nueva ETS5 ETS4 se lanzó en 2010, y desde entonces…  Se han definido nuevos requisitos, en especial la integración del medio de comunicación RF (radiofrecuencia) al ETS.  Una mayor disponibilidad de los datos en cualquier parte y en cualquier momento.  Mayor velocidad a la hora de diseñar un proyecto KNX Resultado:  En las próximas páginas explicamos las numerosas novedades, con cambios de filosofía incluido, que llevaron a una nueva versión ETS5 y no una simple “actualización” del ETS4

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 “Eliminación” de la base de datos de proyectos La instalación del ETS4 (y anteriores) no era “ideal”  Tamaño del archivo de descarga para el set-up.  La instalación en servidor, muy dependiente del sistema operativo.  Conflictos con otras aplicaciones ya existentes en servidor. Solución:  Eliminar el almacenamiento de proyectos mediante bases de datos.  Usar archivos de proyectos XML planos (ficheros indexados  rendimiento de acceso). Observaciones:  Herramienta gratuita para recuperar de ETS4 ( .bak).  Ninguna necesidad del menú “Proyectos recientes”.  Ninguna necesidad de convertir de XML a tablas SQL (import) y de tablas SQL a XML (export).  Acceso directo a una carpeta con todas las bases de datos de productos KNX.

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Instalación y soporte sistema operativo La instalación del ETS5 soporta los sistemas operativos más recientes  Win7 SP1 x32/x64, Win8 x32/x64, Win10 x32/x64, Server 2008 R2 SP1 x64, Server 2012 x64.  Reducción del tamaño del set-up: de 530 MB a 65 MB.  Falcon es parte integral del ETS (ya no hay componente COM).  Es posible instalar ETS3, 4 y 5 en paralelo.  Ya no se soporta RS232.  La función EibLib/IP se realiza mediante una ETS App. Observaciones:  Acceso online y autentificación proxy.  Validación de licencias y updates.

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Modo x32/x64 (ETS y Apps) ETS4 era una aplicación de 32 Bit, mientras que el ETS5 puede operar también como aplicación de 64 Bit  El modo usado depende de la activación del módulo de compatibilidad x32 (plug-ins o ETS Apps).  No se requieren set-ups diferentes para x32 y x64.  Todos los módulos ETS5 son nativos x32 (como hasta ahora) y pueden operar como x64.  En caso de x64, posibilidad de tener una RAM 4 GB para la propia aplicación ETS.  El módulo de compatibilidad x32 se activa mediante una ETS App gratuita, integrada en ETS5. Observaciones:  Las versiones actuales de Windows son mayormente instalaciones de 64 Bit, aunque las aplicaciones operan en 32 Bit.  Módulo de Compatibilidad de plug-ins es un componente de 32 Bit.  La versión DEMO (hasta 5 dispositivos) no soporta ETS Apps  no es posible usar dispositivos con Plug-ins.

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Mantenimiento ETS5 fué lanzado el 01-10-2014. Desde entonces KNX … • Ha vendido miles de licencias • Publicado seis (6) actualizaciones • 16.10.2014: 5.0.1 (release of some missing KNX ETS Apps, KNX device support) • 29.10.2014: 5.0.2 (release of some missing KNX ETS Apps, KNX device support) • 06.12.2014: 5.0.3 (bug correction related to UI issues) • 06.03.2015: 5.0.4 (bug correction related to UI and device issues) • 17.04.2015: 5.0.5 (bug correction related to UI and device issues) • 08.06.2015: 5.0.6 (Plug In Handling, auto decoding of order numbers, bug correction) La próxima actualización ETS5 prevista para finales de noviembre 2015 • Mejoras ya previstas (interfaz de usuario) • Corrección de errores Novedades ETS5 Mantenimiento y actualizaciones

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Nueva generación de plug-ins (1) Desde hace más de 10 años, el ETS soporta plug-ins  Para una mejor configuración (gráfica) y procedimientos de descarga  Para un almacenamiento adicional de datos de dispositivos Ejemplo: Plug-in UI

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Nueva generación de plug-ins (2) Las mejoras tecnológicas introducidas en ETS5 dificultan el desarrollo de dispositivos KNX  Entorno IT o Compatibilidad (instalación de plug-ins con nuevos sistemas operativos) o Gestión de datos (actualizaciones)  Aceptación por parte de los usuarios o Diferente interfaz de usuario ETS y interfaz plug-ins o Capacidad de instancia múltiple (capaz de operar el diálogo de parámetros plug-ins una única vez) o Mentalidad de “arrastrar, soltar y tocar” de tablets / smartphones  Creciente necesidad de soporte técnico para dispositivos que usan plug-ins.

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Nueva generación de plug-ins (3) ¿Cuál es nuestro objetivo en base a la experiencia anteriormente explicada?  Continuar ofreciendo la posibilidad de “programar” aspectos especiales mediante el diálogo de parámetros.  Instalación más sencilla, al menos en comparación con plug-ins actuales.  Updates más rápidos y mejor definidos (mediante infraestructura KNX / ETS Apps).  Estilo de diseño común e integración incrustada en ETS.  Se elimina el concepto “todo o nada”: Si (actualmente) un plug-in no está disponible en ETS (p.ej. Porque no se pudo instalar):  El dispositivo Plug-in completo no puede ser gestionado por ETS  Escenario “mas desfavorable”: el proyecto completo no puede ser gestionado  En la práctica: considerable esfuerzo para reconstruir o cambiar el proyecto con dispositivos alternativos

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Nueva generación de plug-ins (4) El nuevo concepto  Usando “Device Configuration Apps (DCA)”  En base a la filosofía consolidada de las ETS Apps, solucionando: o Capacidad de actualización online de software instalado o Estilo UI incrustado, capacidad de instancia múltiple

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Rendimiento (1)  Base de datos Debido a la nueva tecnología “sin base de datos” y la actualización a “.NET 4.5”, se obtuvo en ETS5 una importante mejora del rendimiento  Mejora de la importación / exportación de datos por factor 10  No se requiere un medio / formato de backup adicional (El proyecto es almacenado directamente como buckup, los archivos .bak del ETS4 ya no son necesarios) Ejemplo (proyecto con aprox. 6000 dispositivos) o ETS4: Importación 50 segundos / Exportación 20 segundos o ETS5: Importación 10 segundos / Exportación 5 segundos

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Rendimiento (2)  Informes Debido al nuevo generador de informes, se obtuvo en ETS5 una importante mejora del rendimiento en todos los informes  Velocidad de generación de informes mejorada por factor 10  Ya no se requiere una pantalla para “informes”, ahora completamente integrada en interfaz de usuario  En la pre-visualización, posibilidad de ampliar/reducir y mostrar/ocultar parámetros y objetos. Ejemplo (proyecto con aprox. 6000 dispositivos) o ETS4: Topología, Detalles  4628 páginas, 15 minutos o ETS5: Topología, Detalles  1825 páginas, 15 segundos

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Rendimiento (3)  Nuevo Dongle Debido a un nuevo dongle diseñado para ETS5 se mejoró la estabilidad de herramientas KNX en varios aspectos  Usabilidad mejorada o Dongle con memoria 4 GB adicional  almacenamiento de proyectos (como memoria USB) o Menor tamaño en comparación con ETS4 o No se requiere driver para dongle (motivo de muchas consultas técnicas en ETS4)  Seguridad mejorada o Comunicación completamente encriptada entre dongle y ETS o Ya no se ofrecen licencias Host-Id fáciles de piratear  Rendimiento mejorado o Acceso más rápido a licencias, proyectos y bases de datos de productos KNX almacenadas en dongle o Mayor velocidad del ETS, sobre todo durante primera instalación y enumeración de licencias Observaciones:  Nuevo dongle sólo para ETS5/MT5, no válido para versiones anteriores  No se ofrecerán licencias Host-ID para ETS5/MT5 2014 2015

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Rendimiento (4)  Nuevo Dongle como licencia de servidor local Con el uso de un Ethernet / USB hub se puede conseguir de forma sencilla una red de licencias  Especialmente útil para Centros de Formación  Usabilidad mejorada o No es necesario entregar dongles al inicio del curso  Seguridad mejorada o El dongle se ubica en un sitio o sala seguro (elimina riesgo de robo) Sólo ejemplo de un producto, ninguna recomendación comercial Server Room En este ejemplo se pueden conectar hasta 15 PCs mediante el uso de 3 USB hubs

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Interfaz de usuario Guía de estilo  El estilo usado para ETS5 se asemeja a Win8 con mayor área de trabajo y máximo tamaño e pantalla ETS4 ETS5

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Interfaz central Nuevo ETS App SDK para Apps de monitor  ETS5 soporta un tipo de ETS App adicional para decodificar más información de telegramas ETS5 SDK

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Interfaz central Decodificador DPT (Data Point Type) estándar  ETS5 soporta la decodificación estándar de DPTs mediante monitor GA  Edición lógica de tipos de datos complejos

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades ETS5 Falcon 5.0 Rediseño completo de Falcon, con nuevo .NET SDK  Ya no se soporta RS232, EibLib/IP soportado a través de ETS App  2 niveles: Usuario (con uso restringido, p.ej. Escritura de memoria) / Fabricante  Cada fabricante recibe su propia versión de Falcon, personalizada y gratuita  Fabricantes KNX tienen acceso al interfaz del monitor (no accesible en Falcon anterior)

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades KNX / ETS5 Soporte medio de comunicación RF ETS5 soporta la integración nativa de dispositivos RF, al igual que p.ej. dispositivos TP  Asignación de GAs y GOs (también entre dispositivos TP / RF)  Varios acopladores de TP(IP) a RF posibles en una instalación  Domain Address (DoA) dedicada para cada “línea” RF

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades KNX / ETS5 Soporte de telegramas Long Frame ETS5 soporta telegramas LF (Long Frame)  impacto de alta velocidad para memoria y servicios de escribir/leer  Algoritmo de escaneado para detectar la longitud según AN090  Resultado del escaneado almacenado en datos del proyecto ETS (acopladores, dispositivos: última longitud usada)

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas 11 principales ventajas de ETS5

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas 11 ventajas de ETS5

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas ETS Apps, extendiendo la funcionalidad de ETS ETS Professional

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas ETS Professional ETS es la herramienta software de TODAS las Instalaciones KNX para :• Planificación de Proyectos • Diseño • Puesta en Marcha  ¡Independiente del Fabricante y del Producto! • Algunos proyectos específicos requieren algunas funciones = no necesariamente parte de la funcionalidad básica de ETS. • Funciones esenciales para los expertos, pueden ser sobre-diseñadas y demasiado complejas para los principiantes. • Las condiciones del mercado requieren diferente diseño de los proyectos en el ETS Novedades de las ETS Apps

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas ¿Qué es en realidad una ETS App? • ¡Software Extra dentro de ETS! • ¡Añade más funciones a ETS! ¡La solución! ¡Las ETS Apps! + = ETS App ETS

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas ETS Professional Todos los detalles y ETS Apps disponibles se pueden encontrar en http://knx.org  Software  ETS Apps o en la sección de descargas ( Flyers ) ETS Apps por KNX

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Catálogo Online + CO+ se ha ampliado con más Información de productos KNX para el usuario ETS  Archivo PDF (p.ej. descripción de la aplicación), archive zip (recopilación), imagen, icono & comentarios  ETS Online Example  Show It Notas  Mantenimiento por medio del UI de Administración de KNX  Igual Información en la consola de Catálogo de ETS y en el panel de Búsqueda de Productos de los productos online ETS Professional  Ejemplos de ETS5

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas eCampus Actualizado para ETS5 en 10 idiomas, más en progreso ETS Professional

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas Novedades KNX / ETS5 Otros (extracto de más 75 mejoras)  Función de diagnóstico de enrutamiento IP (detección de dispositivos KNXnet/IP)  Interfaz KNX; Soporte de archivos USB INF (interfaz actualizable online)  Columnas independientes para IA, Nombre, Descripción  Suma del consumo de corriente en bus en cada línea TP  Definición extendida de “short cuts” en teclado  Importación/Exportación de direcciones de grupo con descripciones  Asignación DPT a una dirección de grupo (y no sólo para varios objetos de grupo)  Carpetas dinámicas, filtro acorde a propiedades de objeto de grupo  Eliminación de líneas tipo X.0 como elemento individual (como en ETS2)  Edificio: ubicación de un cuadro eléctrico dentro de una estancia posible  Búsqueda con “ ” y “?” + sustitución sólo para selección  Acceso a internet: proxy con autentificación  Prevista ampliada de parámetros de múltiples dispositivos seleccionados

Asociación KNX España KNX: El estándar mundial para el control de edificios y viviendas ¡Muchas gracias por su interés! [email protected] (+34) 934 050 725 (+34) 606 869 789 www.knx.org/es Asociación KNX España

Publicado: 20 de octubre de 2015 Categoría: Cuadernos técnicos
