Hit by Niessen: Módulo entrada/salida USB y Bluetooth Ref. 9368.3
Niessen

Hit by Niessen: Módulo entrada/salida USB y Bluetooth Ref. 9368.3

Manual de instrucción del Módulo entrada/salida USB y Bluetooth Ref. 9368.3

Niessen

Hit by Niessen: Módulo entrada/salida USB y Bluetooth Ref. 9368.3

Publicado: 28 de abril de 2015 · Categoría: Hojas técnicas

Manual de instrucción del Módulo entrada/salida USB y Bluetooth Ref. 9368.3

De este documento

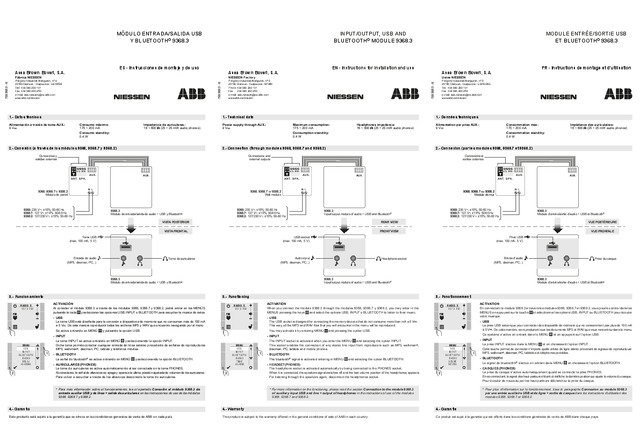

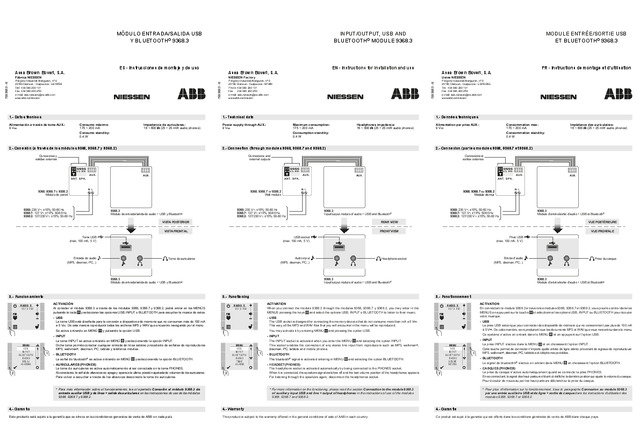

MÓDULO ENTRADA/SALIDA USB Y BLUETOOTH® 9368.3 INPUT/OUTPUT, USB AND BLUETOOTH® MODULE 9368.3 ES - Instrucciones de montaje y de uso Asea Brown Boveri, S.A. Usine NIESSEN Alimentación a través de toma AUX.: 9V Consumo máximo: 175 ~ 200 mA Consumo stand-by: 0.4 W Impedancia de auriculares: 16 ~ 600 Ω (25 + 25 mW audio phones) 2.- Conexión (a través de los módulos 9368, 9368.7 y 9368.2) 1.- Données techniques Power supply through AUX.: 9V Maximum consumption: 175 ~ 200 mA Consumption stand-by: 0.4 W Headphones impedance: 16 ~ 600 Ω (25 + 25 mW audio phones) 2.- Connection (through modules 9368, 9368.7 and 9368.2) Conexiones y salidas externas ANT. SPK. AUX. ANT. SPK. 2.- Connexion (par les modules 9368, 9368.7 et 9368.2) L+ L– R+ R– AUX. AUX. VISTA FRONTAL FRONT VIEW VUE FRONTALE Prise USB (max. 100 mA; 5 V )   Audio input (MP3, discman, PC...) Toma de auriculares 9368.3 Módulo de entrada/salida de audio + USB y Bluetooth® 3.- Funcionamiento 3.- Functioning 3.- Fonctionnement RADIO 5 107,9 FM ACTIVATION En connectant le module 9368.3 à travers les modules 9368, 9368.7 et 9368.2, vous pourrez entrer dans les MENUS en appuyant sur la touche et sélectionner les options USB, INPUT ou BLUETOOTH pour écouter votre musique. RADIO 5 107,9 FM - USB The USB socket is designed for connecting the memory devices that do not consume more than mA a 5 V . This way, all the MP3 and WAV files that you will encounter in the menu will be reproduced. You may activate it by entering MENU y pulsando...

Abrir el PDF
