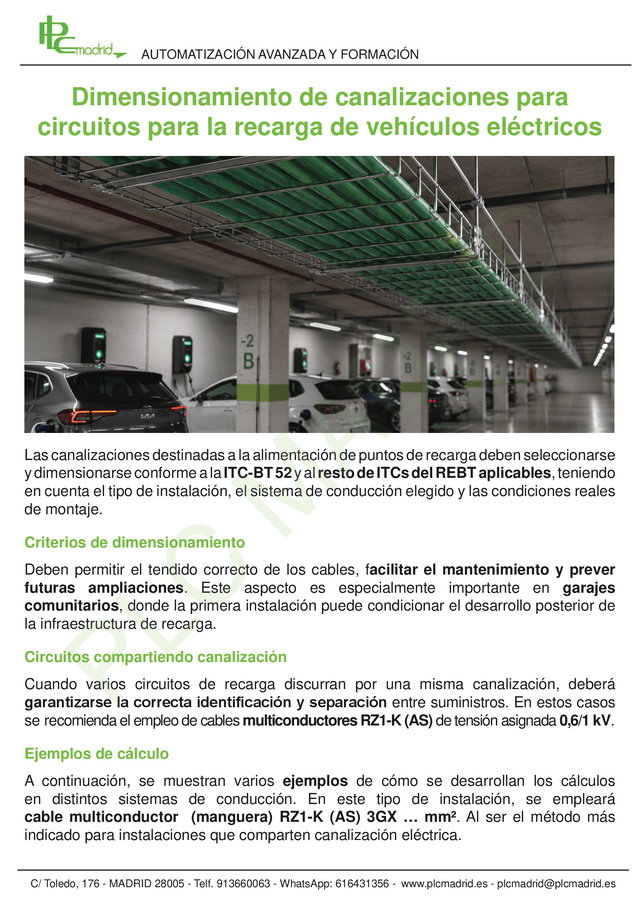

AUTOMATIZACIN AVANZADA Y FORMACIN AD R ID Dimensionamiento de canalizaciones para circuitos para la recarga de vehculos elctricos M Las canalizaciones destinadas a la alimentacin de puntos de recarga deben seleccionarse y dimensionarse conforme a la ITC-BT 52 y al resto de ITCs del REBT aplicables, teniendo en cuenta el tipo de instalacin, el sistema de conduccin elegido y las condiciones reales de montaje. Criterios de dimensionamiento PL C Deben permitir el tendido correcto de los cables, facilitar el mantenimiento y prever futuras ampliaciones. Este aspecto es especialmente importante en garajes comunitarios, donde la primera instalacin puede condicionar el desarrollo posterior de la infraestructura de recarga. Circuitos compartiendo canalizacin Cuando varios circuitos de recarga discurran por una misma canalizacin, deber garantizarse la correcta identificacin y separacin entre suministros. En estos casos se recomienda el empleo de cables multiconductores RZ1-K (AS) de tensin asignada 0,6/1 kV. Ejemplos de clculo A continuacin, se muestran varios ejemplos de cmo se desarrollan los clculos en distintos sistemas de conduccin. En este tipo de instalacin, se emplear cable multiconductor (manguera) RZ1-K (AS) 3GX mm. Al ser el mtodo ms indicado para instalaciones que comparten canalizacin elctrica. C/ Toledo, 176 - MADRID 28005 - Telf. 913660063 - WhatsApp: 616431356 - www.plcmadrid.es - [email protected] AUTOMATIZACIN AVANZADA Y FORMACIN Caractersticas de la instalacin Se...
