HERSATENE® - FOC Class RH5Z1 (S) AL - REUNIDO AUTOSOPORTADO 12/20 (24) kV y 18/30 (36) kV

De este documento

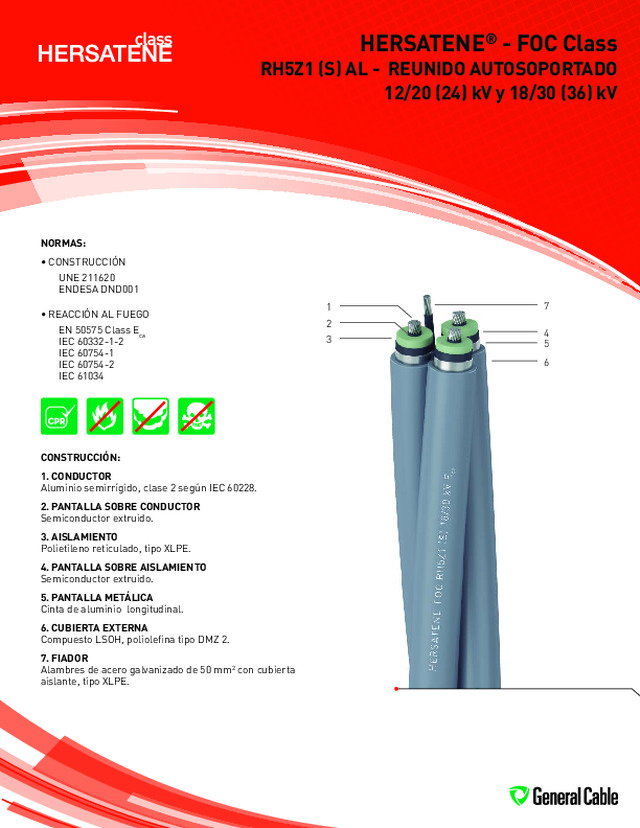

HERSATENE® - FOC Class RH5Z1 (S) AL - REUNIDO AUTOSOPORTADO 12/20 (24) kV y 18/30 (36) kV NORMAS: • CONSTRUCCIÓN UNE 211620 ENDESA DND001 • REACCIÓN AL FUEGO EN 50575 Class Eca IEC 60332-1-2 IEC 60754-1 IEC 60754-2 IEC 61034 CONSTRUCCIÓN: 1. CONDUCTOR Aluminio semirrígido, clase 2 según IEC 60228. 2. PANTALLA SOBRE CONDUCTOR Semiconductor extruido. 3. AISLAMIENTO Polietileno reticulado, tipo XLPE. 4. PANTALLA SOBRE AISLAMIENTO Semiconductor extruido. 5. PANTALLA METÁLICA Cinta de aluminio longitudinal. 6. CUBIERTA EXTERNA Compuesto LSOH, poliolefina tipo DMZ 2. 7. FIADOR Alambres de acero galvanizado de 50 mm2 con cubierta aislante, tipo XLPE. 1 7 2 3 4 5 6 HERSATENE®- FOC Class RH5Z1 (S) AL - REUNIDO AUTOSOPORTADO 12/20 (24) kV y 18/30 (36) kV APLICACIONES: Cables reunidos en haz con fiador de acero para la distribución de energía en instalaciones de media tensión. Adecuados para instalaciones aéreas en áreas rurales, especialmente en zonas boscosas, permitiendo garantizar una mejor calidad de servicio debido a incidencias provocadas por ramas o caída de árboles y para la protección de la avifauna. También adecuados para instalaciones en zonas protegidas, para evitar dañar el suelo y a su vez limitar las podas e inspecciones necesarias. PRINCIPALES CARACTERÍSTICAS: • Espesor reducido del aislamiento (gradiente eléctrico); • Cubierta resistente a la abrasión, al desgarro y a la radiación ultravioleta; • Cable libre de halógenos y no propagador de la llama; • Temperatura...
