Elección y cálculo de cables para instalación de autoconsumo fotovoltaico
El autoconsumo es una realidad creciente, en esta documentación se mostrarán los tipos de cable a emplear en las instalaciones, así como su cálculo según los criterios de intensidad admisible, caída de tensión y cortocircuito, todo en el marco de la normativa aplicable. Se explicarán todas las particularidades de los cálculos para este tipo de instalaciones.
General Cable
Elección y cálculo de cables para instalación de autoconsumo fotovoltaico
Publicado: 29 de marzo de 2022 · Categoría: Cuadernos técnicos
El autoconsumo es una realidad creciente, en esta documentación se mostrarán los tipos de cable a emplear en las instalaciones, así como su cálculo según los criterios de intensidad admisible, caída de tensión y cortocircuito, todo en el marco de la normativa aplicable. Se explicarán todas las particularidades de los cálculos para este tipo de instalaciones.
De este documento

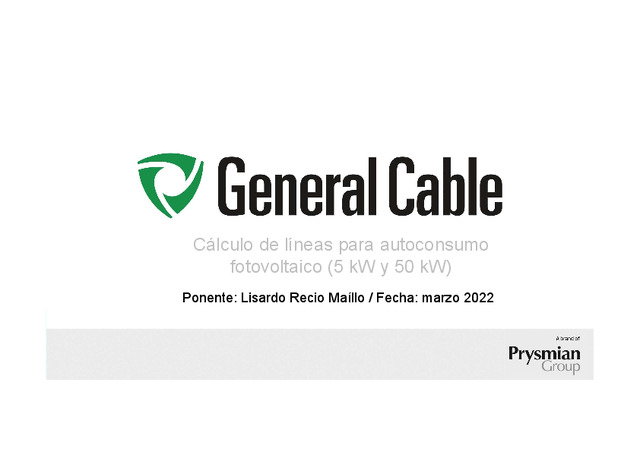

Clculo de lneas para autoconsumo fotovoltaico (5 kW y 50 kW) Ponente: Lisardo Recio Mallo / Fecha: marzo 2022 Clculo BT (autoconsumo fotovoltaico. 5 kW) (Imagen cortesa de Cebrelux) Clculo de lneas autoconsumo FV (5 kW y 50 kW) Clculo BT (autoconsumo fotovoltaico domstico. 5 kW) Lado de c.c.: Exzhellent Class Solar Lado de c.a.: Exzhellent Compact 1000 V (AS) = ~ A receptores CGMP A red Clculo de lneas autoconsumo FV (5 kW y 50 kW) Autoconsumo fotovoltaico. 5 kW. Lado de cc. Datos de los paneles Potencia nominal de salida: 420 W Tensin en el punto de mxima potencia (UMPP): 39,5 V Intensidad en el punto de mxima potencia (IMPP): 10,64 A Intensidad de cortocircuito (ISC STC): 11,26 A Longitud de las lneas de cada string: 34 m* *Longitud del cable hasta el mdulo ms alejado del inversor Clculo de lneas autoconsumo FV (5 kW y 50 kW) Autoconsumo fotovoltaico. 5 kW. Lado de cc. Agrupacin en 2 strings de 7 paneles U = 276,5 V P = 5880 W Lado de c.c.: Exzhellent Class Solar I = 11,26 A = ~ Tensin de cada string: 7 x 39,5 = 276,5 V Intensidad de cada string para clculo ISC STC = 11,26 A Potencia total del sistema: 2 x 7 x 420 W = 5880 W Clculo de lneas autoconsumo FV (5 kW y 50 kW) Autoconsumo fotovoltaico. 5 kW. Lado de cc. Colocacin de los paneles Clculo de lneas autoconsumo FV (5 kW y 50 kW) Autoconsumo fotovoltaico. 5 kW. Lado de cc. Cable fotovoltaico EN 50618 e IEC 62930 (normas de referencia europea y mundial) Resistencia medioambiental Ensayos mecnicos, elctricos, qumicos y...
