Cálculo de líneas para recarga de vehículo eléctrico
General Cable

Cálculo de líneas para recarga de vehículo eléctrico

En esta documentación descubrirás los pasos para el cálculo de cables de alimentación para infraestructura del recarga del vehículo eléctrico con tres ejemplos: 1.- En edificio existente 2.- En edificio de nueva construcción 3.- Electrolinera También puedes ver la grabación del webinar aquí.

General Cable

Cálculo de líneas para recarga de vehículo eléctrico

Publicado: 22 de julio de 2021 · Categoría: Guías y anexos

En esta documentación descubrirás los pasos para el cálculo de cables de alimentación para infraestructura del recarga del vehículo eléctrico con tres ejemplos: 1.- En edificio existente 2.- En edificio de nueva construcción 3.- Electrolinera También puedes ver la grabación del webinar aquí.

De este documento

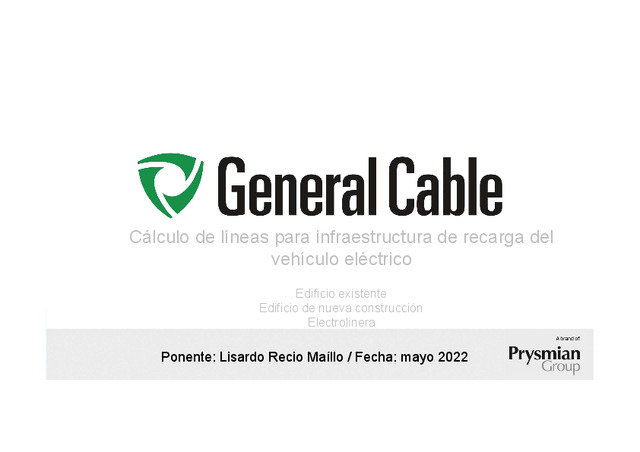

Cálculo de líneas para infraestructura de recarga del vehículo eléctrico Edificio existente Edificio de nueva construcción Electrolinera Ponente: Lisardo Recio Maíllo / Fecha: mayo 2022 Cálculo BT (circuito para vehículo eléctrico en garaje comunitario) Cálculo líneas recarga vehículo eléctrico Cálculo BT (circuito para vehículo eléctrico en garaje comunitario) Esquema 2 ITC-BT 52 (RD 1053/2014) Cálculo líneas recarga vehículo eléctrico Cálculo de la sección por intensidad admisible Cable Exzhellent Class 750 V (AS) (alta deslizabilidad) Bajo tubo en montaje superficial Cálculo líneas recarga vehículo eléctrico Método de instalación B1 Cálculo BT (datos) Monofásica U = 230 V Circuito de 3680 W (I = 16 A) cos ϕ = 1 L = 28 m Cálculo líneas recarga vehículo eléctrico Cálculo de la sección por intensidad admisible Sistema de instalación B1 (UNE-HD 60364-5-52) Bajo tubo en montaje superficial Cálculo líneas recarga vehículo eléctrico Cálculo de la sección por intensidad admisible Intensidad máxima admisible (UNE-HD 60364-5-52) 20 A > 16 A Sección 2,5 mm² ok Cálculo líneas recarga vehículo eléctrico Cálculo de la sección por caída de tensión Máxima caída de tensión 5 % (ITC-BT 52)  2,5 mm² ok ϒ es la conductividad del cobre a 70 ºC en m/(Ω·mm²) (caso más desfavorable) Cálculo líneas recarga vehículo eléctrico Cálculo de la sección por cortocircuito Debemos comprobar si el fusible de la centralización de contadores protege el circuito En la centralización tenemos fusible gG de 50 A...
