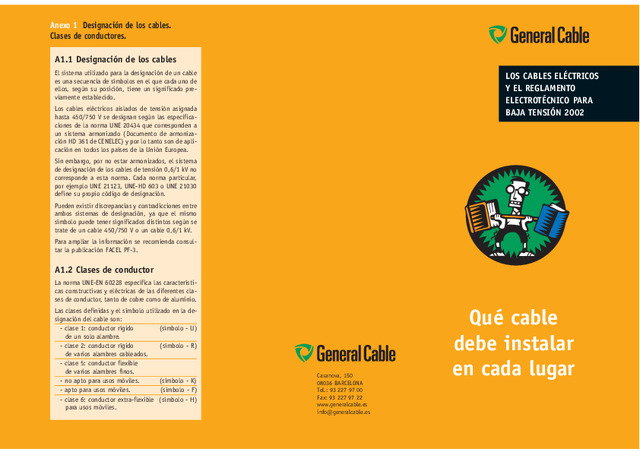

Anexo 1 Designación de los cables. Clases de conductores. A1.1 Designación de los cables El sistema utilizado para la designación de un cable es una secuencia de símbolos en el que cada uno de ellos, según su posición, tiene un significado previamente establecido. LOS CABLES ELÉCTRICOS Y EL REGLAMENTO ELECTROTÉCNICO PARA BAJA TENSIÓN 2002 Los cables eléctricos aislados de tensión asignada hasta 450/750 V se designan según las especificaciones de la norma UNE 20434 que corresponden a un sistema armonizado (Documento de armonización HD 361 de CENELEC) y por lo tanto son de aplicación en todos los países de la Unión Europea. Sin embargo, por no estar armonizados, el sistema de designación de los cables de tensión 0,6/1 kV no corresponde a esta norma. Cada norma particular, por ejemplo UNE 21123, UNE-HD 603 o UNE 21030 define su propio código de designación. Pueden existir discrepancias y contradicciones entre ambos sistemas de designación, ya que el mismo símbolo puede tener significados distintos según se trate de un cable 450/750 V o un cable 0,6/1 kV. Para ampliar la información se recomienda consultar la publicación FACEL PF-3. A1.2 Clases de conductor La norma UNE-EN 60228 especifica las características constructivas y eléctricas de las diferentes clases de conductor, tanto de cobre como de aluminio. Las clases definidas y el símbolo utilizado en la designación del cable son: - clase 1: conductor rígido (símbolo - U) de un solo alambre. - clase 2: conductor rígido...
