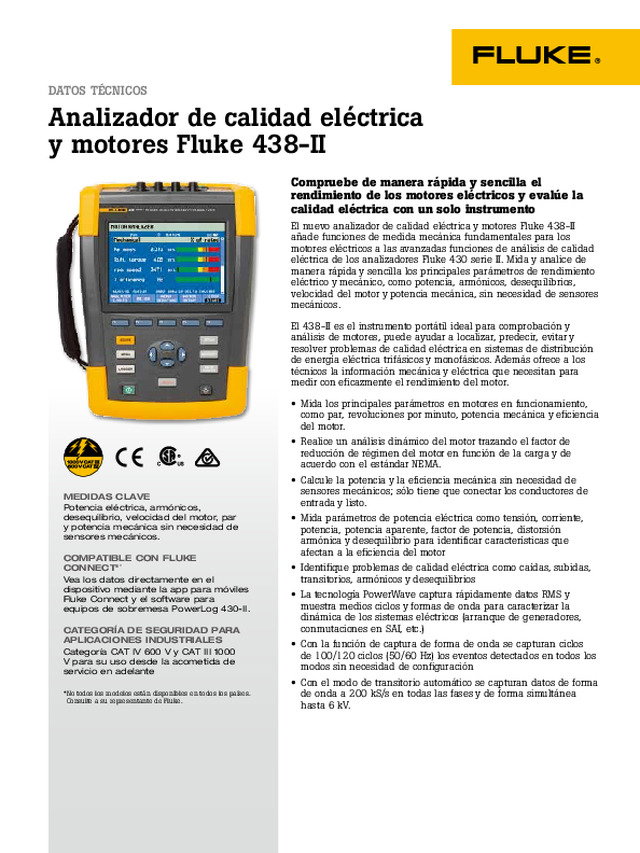

Fluke 438-II Especificaciones del producto

Compruebe de manera rápida y sencilla el  rendimiento de los motores eléctricos y evalúe la  calidad eléctrica con un solo instrumento El nuevo analizador de calidad eléctrica y motores Fluke 438-II  añade funciones de medida mecánica fundamentales para los  motores eléctricos a las avanzadas funciones de análisis de calidad  eléctrica de los analizadores Fluke 430 serie II. Mida y analice de  manera rápida y sencilla los principales parámetros de rendimiento  eléctrico y mecánico, como potencia, armónicos, desequilibrios,  velocidad del motor y potencia mecánica, sin necesidad de sensores  mecánicos. El 438-II es el instrumento portátil ideal para comprobación y  análisis de motores, puede ayudar a localizar, predecir, evitar y  resolver problemas de calidad eléctrica en sistemas de distribución  de energía eléctrica trifásicos y monofásicos. Además ofrece a los  técnicos la información mecánica y eléctrica que necesitan para  medir con eficazmente el rendimiento del motor. •  Mida los principales parámetros en motores en funcionamiento,  como par, revoluciones por minuto, potencia mecánica y eficiencia  del motor.  •  Realice un análisis dinámico del motor trazando el factor de  reducción de régimen del motor en función de la carga y de  acuerdo con el estándar NEMA. •  Calcule la potencia y la eficiencia mecánica sin necesidad de  sensores mecánicos; sólo tiene que conectar los conductores de  entrada y listo. •  Mida parámetros de potencia eléctrica como tensión, corriente,  potencia, potencia aparente, factor de potencia, distorsión  armónica y desequilibrio para identificar características que  afectan a la eficiencia del motor •  Identifique problemas de calidad eléctrica como caídas, subidas,  transitorios, armónicos y desequilibrios •  La tecnología PowerWave captura rápidamente datos RMS y  muestra medios ciclos y formas de onda para caracterizar la  dinámica de los sistemas eléctricos (arranque de generadores,  conmutaciones en SAI, etc.) •  Con la función de captura de forma de onda se capturan ciclos  de 100/120 ciclos (50/60 Hz) los eventos detectados en todos los  modos sin necesidad de configuración •  Con el modo de transitorio automático se capturan datos de forma  de onda a 200 kS/s en todas las fases y de forma simultánea  hasta 6 kV. Analizador de calidad eléctrica  y motores Fluke 438-II MEDIDAS CLAVE Potencia eléctrica, armónicos,  desequilibrio, velocidad del motor, par  y potencia mecánica sin necesidad de  sensores mecánicos. COMPATIBLE CON FLUKE  CONNECT ® Vea los datos directamente en el  dispositivo mediante la app para móviles  Fluke Connect y el software para  equipos de sobremesa PowerLog 430-II. CATEGORÍA DE SEGURIDAD PARA  APLICACIONES INDUSTRIALES Categoría CAT IV 600 V y CAT III 1000  V para su uso desde la acometida de  servicio en adelante  No todos los modelos están disponibles en todos los países.  Consulte a su representante de Fluke. DATOS TÉCNICOS

2  Fluke Corporation Analizador de calidad eléctrica y motores Fluke 438-II Funciones de medidas mecánicas del  Fluke 438-II  Par motor Calcula la cantidad de fuerza de rotación  (expresadas en libras.pie o Nm) que desarrolla  un motor y se transmite a una carga mecánica  accionada. El par motor es la variable más  importante que caracteriza al rendimiento mecánico  instantáneo de equipos rotativos accionados por  motores eléctricos. Velocidad del motor Proporciona la velocidad de rotación del eje del  motor de forma instantánea. Junto con el par motor,  la velocidad del motor proporciona una instantánea  del rendimiento mecánico del equipo de rotación  accionado por motores eléctricos. Carga mecánica del motor Mide la potencia mecánica real (en HP o kW) que  producen los motores, y ofrece información directa  sobre las condiciones de sobrecarga sin basarse  simplemente en la corriente del motor. Eficiencia del motor Muestra la eficiencia de cada motor de una  máquina, línea de montaje, planta, o instalación al  convertir la potencia eléctrica en trabajo mecánico.  Al agregar adecuadamente las eficiencias de un  conjunto de motores es posible estimar la eficiencia  total (acumulada). Las comparaciones con las  eficiencias esperadas del motor bajo las condiciones  de funcionamiento observadas pueden ayudar a  calcular el coste ocasionado por la ineficiencia  energética del motor. Funcionamiento  En analizador de calidad eléctrica y motores Fluke  438-II emplea algoritmos propietarios y utiliza  formas de onda trifásicas de corriente y tensión  para calcular el par motor, la velocidad, la carga y  la eficiencia en un frecuencia de actualización de  1 segundo. El campo en el entrehierro del motor,  observado mediante las formas de onda de tensión/ corriente, ofrece la base para las medidas. No se  necesitan sensores mecánicos ni realizar pruebas  intrusivas del motor sin carga, lo cual permite que  el análisis del rendimiento de motores eléctricos en  general sea más rápido que nunca.  Sólo tiene que conectar los cables de medida de tensión y  las sondas de corriente flexibles al suministro del motor. Introduzca los datos del motor indicados en la placa de  características: potencia nominal, velocidad nominal y  tipo de motor, bien sea del estándar NEMA o IEC. Nota: Las unidades de medida se pueden ajustar según  las unidades utilizadas HP/kW, lb ft/Nm, etc. Configuración de medidas rápida y  sencilla

3  Fluke Corporation Analizador de calidad eléctrica y motores Fluke 438-II Análisis de motores eléctricos El Fluke 438-II ofrece un desglose detallado y  completo de los parámetros eléctricos. Antes de  iniciar el análisis del motor se recomienda realizar  medidas de calidad eléctrica básicas para evaluar  el estado de los armónicos y el desequilibrio del  rendimiento del suministro eléctrico ya que estas  dos propiedades pueden afectar negativamente al  rendimiento del motor. Con el modo de Análisis del Motor se muestra  un resumen de los resultados del rendimiento  eléctrico, rendimiento mecánico y reducción de  régimen (según las recomendaciones de NEMA). Una sencilla escala de cuatro colores indica el  rendimiento del motor respecto a los niveles  recomendados para los parámetros eléctricos, como  potencia nominal, factor de potencia, desequilibrio  y armónicos. Para la potencia mecánica se pueden visualizar  inmediatamente la potencia de salida, el par y  la velocidad del motor. La potencia de salida se  compara con la potencia eléctrica para disponer  de medidas de eficiencia al instante. Gracias a  esta función es posible medir el rendimiento de la  máquina durante cada ciclo de funcionamiento. La pantalla de reducción de régimen de NEMA  se actualiza a medida que varían la carga y las  condiciones eléctricas, y cada nueva medida se  indica en el gráfico de tolerancias con un “+”.  En este ejemplo, se puede ver que el motor se  encuentra dentro del margen de tolerancias, pero  cerca de su factor de servicio. Esto indica que  puede ser necesario reducir la calidad eléctrica,  realizar el mantenimiento del motor o algún otro  ajuste para mejorar el rendimiento. Si se realizan  estas comprobaciones con frecuencia se pueden  obtener referencias y tendencias de rendimiento  que resulten útiles para tomar decisiones  relacionadas con inversiones de mantenimiento.

4  Fluke Corporation Analizador de calidad eléctrica y motores Fluke 438-II Especificaciones Sistemas eléctricos Para ver especificaciones de medidas eléctricas detalladas, visite el sitio web de Fluke o consulte la hoja de datos de   Fluke 43x-II. Sistemas mecánicos Las medidas mecánicas se puedan realizar en motores en funcionamiento a través de una conexión de 3 hilos. Medidas del motor Rango Resolución Precisión Límite predefinido Potencia mecánica  del motor 0,7 kW a 746 kW 1 HP a 1000 HP 0,1 kW 0,1 HP ±  3 % 1 ±  3 % 1 100 % = potencia nominal 100 % = potencia nominal Par 0 Nm a 10.000 Nm 0 libras pie a 10 000 libras pie 0,1 Nm 0,1 libras pie ±  5 % 1 ±  5 % 1 100 % = par nominal 100 % = par nominal rpm De 0 rpm a 3600 rpm 1 rpm ±  3 % 1 100 % = rpm nominales Eficiencia 0 %  a  100 % 0,10 % ±  3 % 1 No aplicable Desequilibrio (NEMA) 0 %  a  100 % 0,10 % ±  0,15 % 5% Factor armónico de  tensión (NEMA) 0 a 0,20 0,1 ±  1,5 % 0,15 Factor de reducción  de régimen de  desequilibrio 0,7 a 1,0 0,1 indicativo No aplicable Factor de reducción  de régimen de  armónicos 0,7 a 1,0 0,1 indicativo No aplicable Factor de reducción  de régimen total  NEMA 0,5 a 1,0 0,1 indicativo No aplicable 1 Añadir 5 % de error al seleccionar el tipo de diseño del motor Otro Especificación válida para potencia del motor  30 % de la potencia nominal Especificación válida con una temperatura de funcionamiento estable. Haga funcionar el motor durante al menos 1 hora a plena carga (2-3 horas si el motor es de 50 HP o más) para obtener una temperatura estable.Notas: • Admite los tipos de diseño de motor NEMA A, B, C, D y E, y los tipos H y N de IEC. • El par nominal se calcula a partir de la potencia nominal y la velocidad nominal. • La frecuencia de actualización de las medidas del motor es de 1x por segundo. • La duración de tendencia predeterminada es de 1 semana.

5  Fluke Corporation Analizador de calidad eléctrica y motores Fluke 438-II Fluke.   Manteniendo su mundo  en marcha. ® Información para  pedidos Fluke-438-II Analizador  trifásicos de calidad eléctrica y  motores Fluke-438-II/BASIC Analizador  trifásico de calidad eléctrica y  motores sin sondas de corriente  flexibles (no incluye tarjeta FC  WiFi SD) Fluke-438-II/INTL Analizador  trifásico de calidad eléctrica y  motores, versión internacional   (no incluye tarjeta FC WiFi SD) Fluke-430-II/MAKit de  actualización del analizador de  motores 430-II Fluke-438-II/RU Analizador  trifásico de calidad eléctrica y  motores, versión para Rusia Accesorios opcionales/de  reemplazo I430-FLEXI-TF-II-4PK Juego de 4  sondas flexibles planas Fluke 430  de 6000 A, 61 cm (24 pulgadas) C437-II Maletín de transporte  rígido 430 serie II con ruedas C1740 Maletín flexible para  analizadores PQ 174X y 43X-II i5sPQ3 Pinzas amperimétricas de  CA i5sPQ3 de 5A, 3 unidades i400s Pinza amperimétrica de CA  i400s WC100 Juego de localización  mediante colores WC100 GPS430-II Módulo de  sincronización horaria GPS430 BP291 Batería de ión-litio de  doble capacidad (hasta 16 h) HH290 Gancho para colgar el  instrumento Fluke FC-SD Tarjeta SD  inalámbrica para Fluke Connect Todas las marcas registradas pertenecen a sus respectivos propietarios. Para compartir datos se necesita  WiFi o cobertura de móvil. Smartphone, servicio inalámbrico y plan de datos no incluidos con la compra. Los  primeros 5 GB de almacenamiento son gratuitos. Encontrará la información de teléfonos compatibles en  fluke.com/phones. Smartphone, servicio inalámbrico y plan de datos no incluidos con la compra. Fluke  Connect no está disponible en todos los países. Se simplifica el mantenimiento preventivo. Se elimina la  revisión de las unidades. Ahorre tiempo y aumente la fiabilidad de los datos de mantenimiento  sincronizando de forma inalámbrica las medidas mediante Fluke Connect ® . •   Elimine los errores por la introducción de datos al guardar las medidas  directamente en el instrumento y asociándolas al pedido, informe o  registro del trabajo. •   Maximice el tiempo de actividad y tome decisiones de mantenimiento con  confianza a partir de datos en los que puede confiar y que puede rastrear. •   Acceda a medidas básicas, históricas y de corriente por activo. •   Deje de usar portapapeles, cuadernos y varias hojas de cálculo y  aproveche la transferencia inalámbrica de las medidas en un solo paso. •   Comparta los datos de sus medidas con las vídeollamadas ShareLive TM  y  correos electrónicos. •   438-ll forma parte de un sistema en expansión de instrumentos de  comprobación conectados y software para mantenimiento de equipos. Visite  el sitio web para obtener más información acerca del sistema Fluke Connect ® . Obtenga más información en flukeconnect.es    Fluke Ibérica, S.L. Pol. Ind. Valportillo C/ Valgrande, 8 Ed. Thanworth II · Nave B1A  28108 Alcobendas  Madrid  Tel: 91 4140100 Fax: 91 4140101 E-mail: [email protected] Acceso a Internet: www.fluke.es ©2016 Fluke Corporation. Reservados todos los  derechos. Información sujeta a modificación sin  previo aviso. 3/2016 6007722a-esNo se permite ninguna modificación de este  documento sin permiso escrito de Fluke  Corporation.
