Diagnóstico de un interruptor diferencial
CHAUVIN ARNOUX

Diagnóstico de un interruptor diferencial

¿Tu interruptor diferencial salta de forma aleatoria y no sabes por qué? En este artículo, exploramos un caso práctico en un edificio administrativo donde se investiga si el problema es causado por un cortocircuito o una corriente de fuga. A través de un diagnóstico detallado utilizando avanzados instrumentos de medición, descubrimos las posibles causas detrás del mal funcionamiento y las soluciones para garantizar un funcionamiento seguro y eficiente de la instalación eléctrica. ¡No te pierdas este análisis técnico y aprende a prevenir estos inconvenientes en tu propia instalación!

CHAUVIN ARNOUX

Diagnóstico de un interruptor diferencial

Publicado: 20 de marzo de 2025 · Categoría: Estudios de caso

¿Tu interruptor diferencial salta de forma aleatoria y no sabes por qué? En este artículo, exploramos un caso práctico en un edificio administrativo donde se investiga si el problema es causado por un cortocircuito o una corriente de fuga. A través de un diagnóstico detallado utilizando avanzados instrumentos de medición, descubrimos las posibles causas detrás del mal funcionamiento y las soluciones para garantizar un funcionamiento seguro y eficiente de la instalación eléctrica. ¡No te pierdas este análisis técnico y aprende a prevenir estos inconvenientes en tu propia instalación!

De este documento

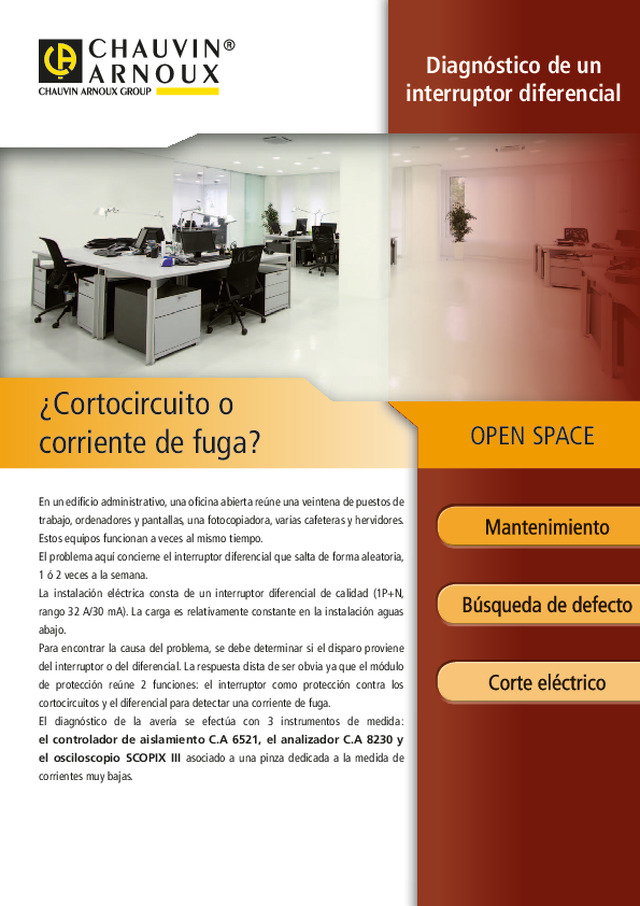

Diagnóstico de un interruptor diferencial ¿Cortocircuito o corriente de fuga? En un edificio administrativo, una oficina abierta reúne una veintena de puestos de trabajo, ordenadores y pantallas, una fotocopiadora, varias cafeteras y hervidores. Estos equipos funcionan a veces al mismo tiempo. El problema aquí concierne el interruptor diferencial que salta de forma aleatoria, 1 ó 2 veces a la semana. La instalación eléctrica consta de un interruptor diferencial de calidad (1P+N, rango 32 A/30 mA). La carga es relativamente constante en la instalación aguas abajo. Para encontrar la causa del problema, se debe determinar si el disparo proviene del interruptor o del diferencial. La respuesta dista de ser obvia ya que el módulo de protección reúne 2 funciones: el interruptor como protección contra los cortocircuitos y el diferencial para detectar una corriente de fuga. El diagnóstico de la avería se efectúa con 3 instrumentos de medida : el controlador de aislamiento C.A 6521, el analizador C.A 8230 y el osciloscopio SCOPIX III asociado a una pinza dedicada a la medida de corrientes muy bajas. OPEN SPACE Prueba de aislamiento con el megóhmetro C.A 6521 Una prueba de aislamiento realizada con un controlador de aislamiento C.A 6521 no revela ningún defecto. A continuación, una comprobación de los equipos conectados a la red eléctrica ha permitido descartarlos, por eliminación, como causa directa del problema. No existe por lo tanto ningún funcionamiento incorrecto aguas abajo de la...
