MEDIDOR DE RELACIÓN DE TRANSFORMACIÓN REAL DE TRANSFORMADORES TRIFÁSICOS
El medidor de relación de trasformación de vueltas en trasformadores trifásico verdadero Megger está desarrollado para realizar pruebas de relación en cualquier trasformador de potencia, tensión o corriente.

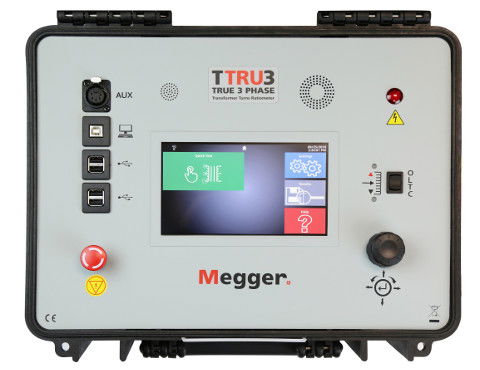

El TTRU3 esta diseñado para utilizar el mismo método de pruebas de relación ascendente que el antiguo TTR a manivela, pero excita y mide las 3 fases a la vez. Con tecnología de punta y las mejores prácticas de fabricación de vanguardia, el TTRU3 está diseñado para sobrevivir y prósperas en las más severas condiciones en terreno. El TTRU3 garantiza una precisión de un +/- 0,05% en la relación de vueltas, lo que proporciona resultados consistentes cuando más se necesita confianza.
Las siguientes pruebas se realizan fácilmente con el TTRU3 : relación de vueltas de trasformador trifásico verdadero, relación de vueltas, corrientes de excitación, polaridad, desviación del ángulo de fase, balance magnético, reconocimiento vectorial y desplazamiento de fase.
El peso de la unidad (6,5kg) la hace un 25% más liviana que otros instrumentos trifásicos verdaderos en el mercado. El juego de conductores universal permite que los usuarios puedan intercambiar rápidamente cualquier cantidad de instrumentos para trasformadores Megger, y se pueden utilizar los juegos de conductores TTR/MTO/MWA existentes (se aplican algunas restricciones).
Cueta con dos opciones de interfaz disponibles: pantalla incorporada de 7” o conexión USB para control desde la computadora. La pantalla incorporada de 7” es estándar para todos los modelos TTRU3. Gracias a los botones intuitivos, los ajustes claramente definidos y a un flujo de pruebas intuitivo, se minimiza la necesitada capacitar al operador. Las configuraciones vectoriales se muestran de manera clara durante la configuración de las pruebas, lo que garantiza que se seleccione la configuración correcta antes de que comience las pruebas. La misma aplicación que está presente en la pantalla incorporada de 7” está disponible para la computadora, lo que proporciona una experiencia de usuario consistente.
El software PowerDB Lite también se incluye con el TTRU3, para proporcionar una interfaz de informes en común para aumentar la productividad.
Entre los usuarios finales habituales del TTRU3 se incluyen fabricantes de trasformadores, empresas de energía, empresas de pruebas eléctricas, encargados de comisionamiento en terreno y personal de servicio y mantenimiento.
