Publicado: 4 de junio de 2003
Categoría: Artículos técnicos
En este apartado, les proponemos estudiar cómo, al contrario de la coordinación, es posible garantizar sólo el corte del circuito defectuoso mediante la selectividad de las protecciones.
| IV. La selectividad 1. Recorrido de la corriente de cortocircuito en la instalación

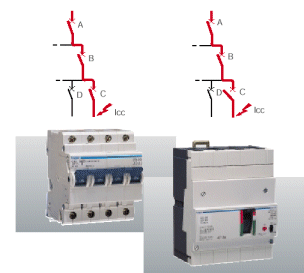

1er caso: sólo abre el interruptor automático situado inmediatamente aguas arriba del cortocircuito (interruptor automático C)
La norma NF C 15-100 indica: “Cuando lo justifiquen la seguridad o las necesidades de explotación, deberán escogerse las características de funcionamiento de varios dispositivos de protección situados en serie, de forma que sólo se elimine la parte de la instalación en que esté el defecto”. Este es el caso de ciertos establecimientos dotados con locales accesibles al público y en los que la instalación eléctrica no debe verse afectada por un defecto ocurrido en otra instalación. 3. Elementos de la instalación afectados por la selectividad La selectividad de protección se ve condicionada por un cierto número de elementos de la instalación. Estos elementos son:
La selectividad es “total” cuando para toda intensidad de corriente de cortocircuito, sólo abre el interruptor automático situado aguas arriba del defecto. La selectividad es “parcial” cuando los dispositivos de protección abren simultáneamente a partir de un cierto valor de corriente de cortocircuito. 4. ¿ De qué forma intervienen estos elementos ? A - Influencia de la intensidad de regulación de los relés magnéticos (lrm). Irm es la intensidad mínima que permite el funcionamiento de los relés magnéticos sobre el cortocircuito. El gráfico que se ve a continuación demuestra la influencia de este parámetro cuando la corriente de cortocircuito lcc atraviesa dos interruptores automáticos colocados en serie. |
