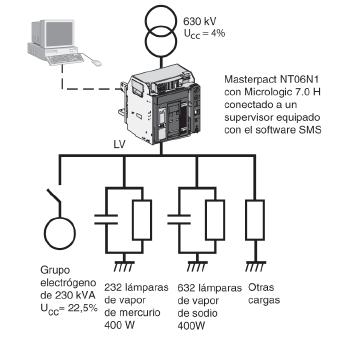

Un puesto de origen alimenta mediante una línea aérea de 12 km un puesto MT/BT 63 kV/415 V de una explotación hortícola. No hay ningún otro usuario alimentado.
Instalación eléctrica
Un puesto de origen alimenta mediante una línea aérea de 12 km un puesto MT/BT 63 kV/415 V de una explotación hortícola. No hay ningún otro usuario alimentado.
- La potencia nominal de llamada es de 416 kVA.
- Las cargas de BT son principalmente lámparas fisiológicas (232 lámparas de vapor de mercurio y 632 lámparas de vapor de sodio).
- La variación del alumbrado del invernadero se realiza encendiendo o apagando parte de las lámparas.
- La compensación del cos j se realiza utilizando condensadores de 45 µF distribuidos en las lámparas.
- La explotación dispone de un grupo electrógeno de 230 kVA que permite el funcionamiento de la instalación a media carga.
Funcionamientos defectuosos localizados
Aparecen de dos formas:
- durante el funcionamiento en grupo electrógeno, el alternador se ha deteriorado
- se ha observado un calentamiento anómalo del cable del neutro en el secundario del transformador de 630 kVA para una carga de 400 kW.
La unidad de control Micrologic 7.0 H instalada en el interruptor automático de llegada Masterpact NT06 N1 ha detectado estos dos fenómenos:
- la circulación de importantes corrientes de armónicos, en concreto de nivel 3. Estos armónicos proceden de las lámparas de vapor de sodio y mercurio
- una resonancia entre los condensadores de las lámparas y la inductancia del transformador en determinadas condiciones de explotación de la instalación.
Para acceder al desarrollo de problemas de armónicos y sus soluciones le invitamos a consultar el artículo completo en el documento anexo haciendo click AQUÍ.
