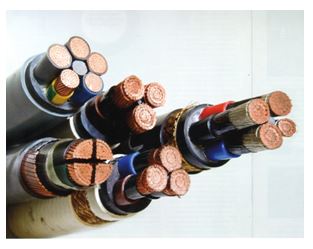

Los cables para baja tensión tienen unas estructuras características, cada capa sobre los conductores tiene una función específica.
¿Qué es un cable?
Conjunto constituido por uno o varios conductores aislados y sus eventuales revestimientos (cubierta, pantalla, armadura, etc.).
Partes de un cable

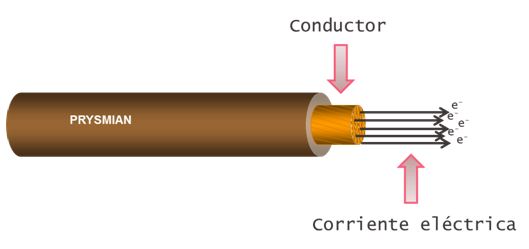

1. Conductor
Parte de un cable que tiene la función específica de conducir corriente.
Los metales conductores más empleados son cobre y aluminio. El cobre presenta algunas ventajas frente al aluminio, como tener menor resistencia eléctrica, mayor resistencia mecánica, puede ser rígido o flexible, se fabrica en secciones pequeñas, menor coeficiente de dilatación lineal... la ventaja del aluminio es ser más barato.

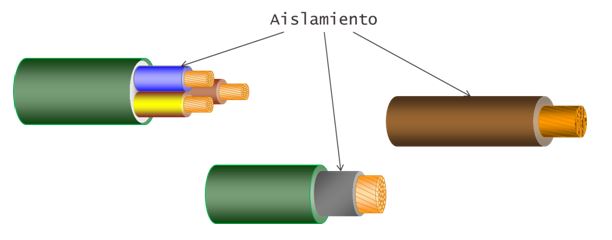

2. Aislamiento
Conjunto de materiales aislantes (conductividad prácticamente nula) cuya función específica es soportar la tensión.
En baja tensión los niveles de aislamiento más frecuentes son 450/750 V y 0,6/1 kV. Valores nominales que refieren a tensión entre conductor y tierra / tensión entre conductores.
Los materiales de aislamiento más frecuentemente empleados son:
- .Poliolefinas Afumex: p.e. cables de alta seguridad de 450/750 V como Afumex Plus (AS) (H07Z1-K (AS)).
- .Polietileno reticulado (XLPE): p.e. cables de 0,6/1 kV como Afumex Easy (AS) (RZ1-K (AS)) o Retenax Flex (RV-K).
- .Policloruro de vinilo (PVC): p.e. cables de 450/750 V como Wirepol Flexible (H07V-K) o Wirepol Rígido (H07V-R).
- .Goma: p.e. cables de 450/750 V tipo Bupreno H07RN-F o cables de 0,6/1 kV tipo Bupreno DN-K.

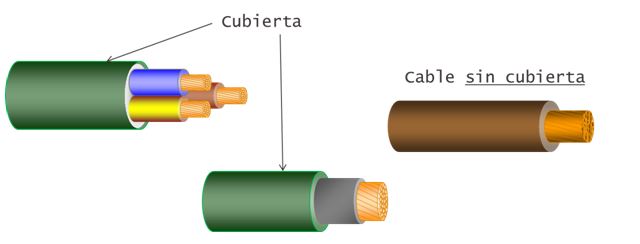

3. Cubierta
Revestimiento tubular continuo y uniforme cuyo fin es proteger mecánicamente el cable.
Las cubiertas más usuales son:
- Poliolefinas Afumex: p.e. cables de alta seguridad de 0,6/1 kV como Afumex Easy (AS) (RZ1-K).
- PVC: p.e. cables de 0,6/1 kV tipo Retenax Flex (RV-K).
- Goma: p.e. cables de 450/750 V tipo Bupreno H07RN-F o cables tipo Bupreno DN-K

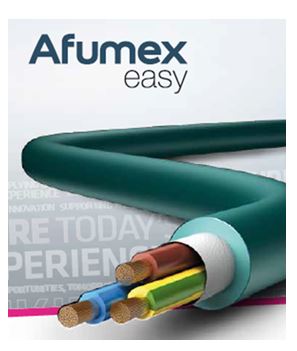

Afumex Easy (AS): aislamiento de XLPE y cubierta de poliolefinas Afumex. Máxima flexibilidad y mayor facilidad de extracción de la cubierta.
4. Pantalla
Revestimiento destinado a asegurar compatibilidad electromagnética (evitar interferencias internas o externas).
Los cables Blindex de Prysmian con pantalla de trenza de cobre tienen una cobertura de pantalla superior al 60 % siguiendo exigencias de las normas.

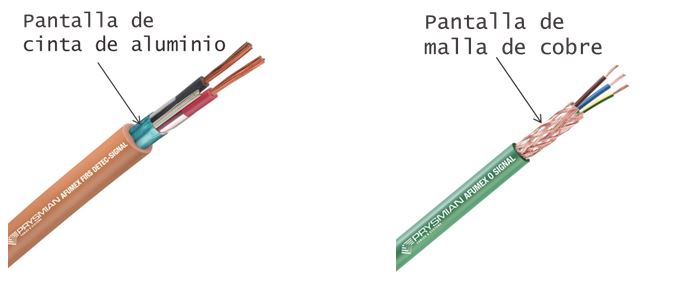

Las pantallas de cinta de cobre o aluminio son mejores para reducir interferencias por altas frecuencias, las de trenza de cobre mejor para bajas frecuencias.
5. Armadura
Parte de un cable pensada principalmente para dotarlo de mayor protección mecánica.

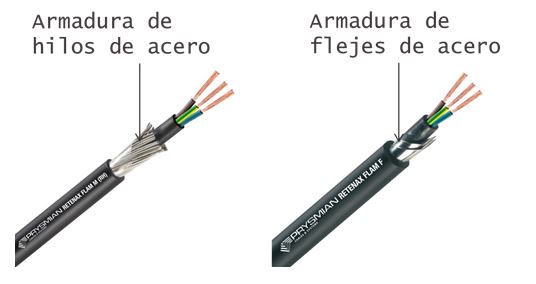

Tipos de armadura más frecuentes:
| De corona de hilos de acero (cables Retenax Flam M (RH)). La mejor protección mecánica (ITC-BT 29, zonas ATEX), flexibilidad y resistencia a la tracción |  |
| De flejes de acero (cables Retenax Flam F). Buena protección mecánica |  |
| De fleje de acero corrugado. Buena protección mecánica y flexibilidad |  |
| De trenza de hilos de acero. Máxima flexibilidad |  |
