Acaba de entrar en vigor en Andalucía una interpretación oficial del RBT que facilita y aclara la ejecución de instalaciones en casetas de feria y similares. Quedan así solucionadas dudas que se le planteaban frecuentemente al instalador.
Con el nuevo texto quedarán cubiertas las exigencias del RBT en cuanto a la instalación de cables para servicios móviles (adecuados para “quita y pon”), las exigencias de cables tipo Afumex (AS) en locales de pública concurrencia y también se ha dado cobertura legal a las instalaciones sin canalización, propias de construcciones efímeras. Se ha publicado en el BOJA una interpretación para aclarar lo que exige el reglamento y acogerse a las particularidades de las casetas de feria.

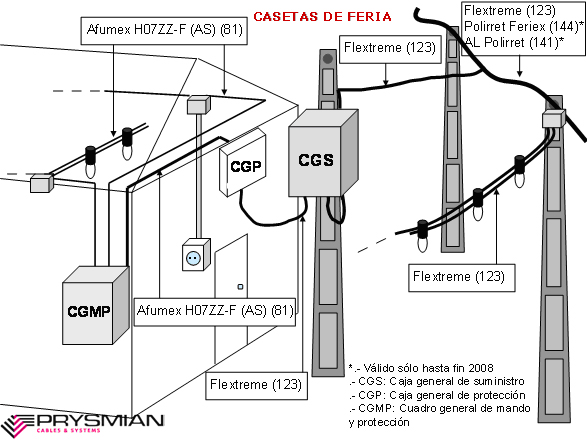

Cables a instalar en las casetas de feria (Andalucía). Entre paréntesis figuran los números de página del catálogo Prysmian de BT.
1.- Instalaciones exteriores
1.1.- Red de distribución
Se debe utilizar cable Flextreme (UNE 21027-4), que será soportado por fiador en los espacios vacíos.
Se acepta la utilización de cables trenzados tipo RZ (Polirret Feriex) o Al RZ (Al Polirret) pero estos cables no son reutilizables. Si se desmontan no pueden volver a ser instalados. Además hay que tener en cuenta que estos cables RZ y Al RZ sólo se podrán instalar hasta el 1 de enero de 2009.
1.2.- Alumbrado festivo (ornamental) exterior
Nuevamente con cable Flextreme enlazamos la red de distribución con el alumbrado e igualmente con Flextreme interconectamos los portalámparas.
1.3.- Alimentación a casetas
El cable que enlaza la red de distribución con la caja general de protección de la caseta ha de ser Flextreme tanto si hay caja general de suministro (CGS) por medio (ver dibujo) como si no la hay.
2.- Instalaciones interiores
2.1.- Derivación individual
La derivación individual que une la caja general de protección (CGP) con el cuadro general de mando y protección (CGMP) se realiza con cable Afumex H07ZZ-F (AS) (UNE 21027-13). Este cable es de similares propiedades al Flextreme con el añadido de ser de alta seguridad (libre de halógenos, alta ignifugación, baja emisión de humos opacos…) condición exigible a las derivaciones individuales y a los locales de pública concurrencia.
2.2.- Cableado interior
Con el objeto de facilitar la ejecución de la instalación y la adecuación a las exigencias de los locales de pública concurrencia tanto para alumbrado como para fuerza se debe instalar cable Afumex H07ZZ-F (AS) sin canalización. El cable no debe ser accesible al público.
Se acepta la alternativa de utilizar cables para servicios móviles de tensión 300/500 V según UNE 21027 o UNE 21031 pero bajo tubo o canal protectora (tal y como fija el RBT).

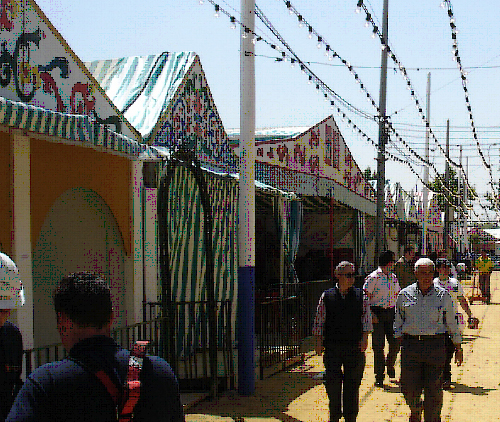

Las instalaciones feriales y similares ya tienen una reglamentación a medida en Andalucía.
Conclusiones
En lo que a los cables se refiere, la nueva interpretación del RBT en Andalucía se puede resumir diciendo que se exigen cables para servicios móviles: Flextreme en exteriores y Afumex H07ZZ-F (AS) en interiores (incluída la derivación individual).
Estos cables soportan las mismas intensidades admisibles de los tipo RZ1-K o RV-K.
