El nuevo sistema para diagnóstico de aislamiento de 12 kV ofrece mediciones del factor de disipación más rápidas y precisas con menos peso y un rango de frecuencia más amplio.
Acerca de las pruebas de alta tensión
Las pruebas de aislamiento de alta tensión son una herramienta esencial para el examen de las condiciones de casi todos los equipos más importantes de la red eléctrica, como transformadores, aisladores pasamuros, disyuntores, cables y máquinas eléctricas rotativas. En cualquier caso, muchos de los kits para pruebas de aislamiento actuales cuentan con importantes limitaciones, como lo son su excesivo tamaño y dificultad de uso. Ahora ya existe un instrumento de nueva generación dirigido a superar estas limitaciones. Echemos un vistazo al último miembro de la familia Megger de productos de pruebas de transformadores, el sistema de diagnóstico de aislamiento móvil DELTA4000 de 12 kV.

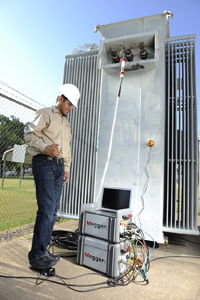

Sobre la serie DELTA4000
Lo primero que van a notar sus usuarios es que se trata de un equipo más fácil de transportar que sus predecesores. Se trata de un kit de 2 unidades pequeño y compacto, con un peso de tan sólo 14+22 kg. Con la serie DELTA4000 pueden llevarse a cabo todas las pruebas habituales como mediciones del factor de disipación, de tip up, de medición de corriente de excitación, y de mediciones de relación de vueltas de alto voltaje. El beneficio útil es tan necesario para las pruebas automáticas como lo son las facilidades para pruebas manuales completas – incluyendo la opción de incrementar la tensión de prueba a tiempo real durante el ensayo, de manera que se permita la introducción de los requisitos especiales.
La habilidad del kit para generar su propia tensión de prueba, que puede variar la frecuencia de 1 a 500 Hz, no solo lo hace más versátil, sino que también asegura que los resultados dependientes y repetibles se obtengan incluso cuando el instrumento recibe tensión desde distintas fuentes como por ejemplo, generadores portátiles.
La obtención de datos de medición correctos bajo condiciones de fuertes interferencias en subestaciones eléctricas de la más alta tensión es crucial para un instrumento diseñado para su uso de campo. La serie DELTA4000 utiliza la tecnología más moderna disponible para realizar filtros digitales de respuesta de señal que no sólo suprime el ruido, sino que también reduce el tiempo de medición de un 25 a un 50%.
Otra limitación de muchos de los kits de aislamiento de hoy en día es la incapacidad de llevar a cabo correcciones de temperatura precisas para mediciones tomadas a temperaturas muy altas o muy bajas. La serie DELTA4000 ha superado esta limitación utilizando para ello un método patentado para aplicar una corrección de temperatura individual al objeto de prueba, que se basa en la realización de una medición de respuesta de frecuencia adicional y convirtiendo de forma matemática los datos a frecuencias distintas a datos a temperaturas diferentes.
El resultado es una corrección de temperatura individual que refleja de forma adecuada el estado del material de aislamiento.
Otra característica que ha sido patentada es la detección automática de respuesta (dependiente de la tensión) no lineal. En el caso de que una medición indique un comportamiento no lineal del material de aislamiento, el kit de prueba da un aviso y sugiere que se realicen distintas pruebas a distintos niveles de tensión (pruebas tip-up).
Para terminar, el instrumento se completa con el potente software de datos de pruebas de mantenimiento y aceptación habitual en esta industria, el PowerDB, que no sólo ofrece opciones de automatización de prueba extendida, sino también amplias facilidades para archivar, analizar y emitir resultados. La serie DELTA4000 se ha desarrollado tras un minucioso análisis de las necesidades del usuario para las pruebas de alta tensión.
Este innovador kit de pruebas supone un importante adelanto para la tecnología de pruebas de aislamiento y estará disponible en dos versiones; la DELTA4110, para ser usada con un ordenador externo, y la DELTA4310, que es un modelo independiente con un ordenador portátil integrado.
