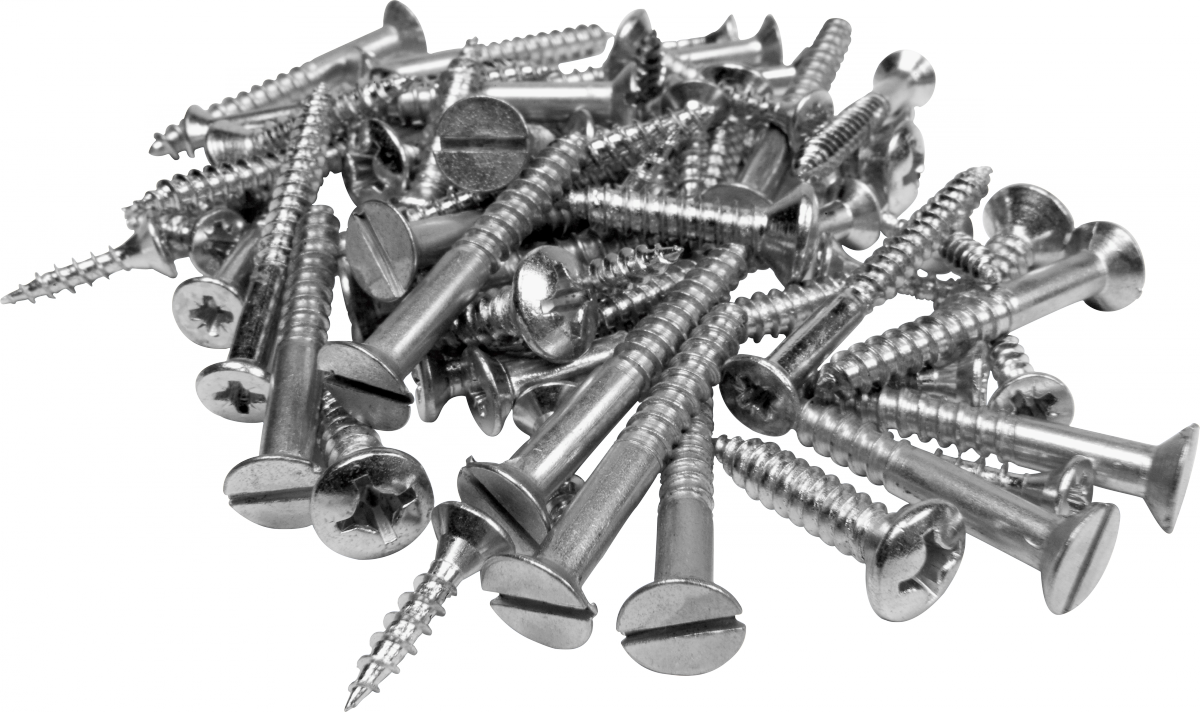

¿Estás en busca de los diferentes tipos de tornillos? De estrella, de ranura, cabeza cuadrada son de conocimiento general pero ¿sábes identificarlos todos?. Conoce aquí sus diferentes nombres e identificalos por la forma de su cabeza. Artículo de Voltimum España basado en un artículo original de Wiha.
El atornillado es la tecnología de uniones más utilizada. La transmisión de fuerza sobre el tornillo se efectúa mediante una unión cinemática de forma. Por esta razón cada tornillo necesita un equivalente adecuado a su perfil en forma de un destornillador, llave allen o Bit.
Muy extendidos son perfiles de atornillado como ranura, ranura en cruz Philips y Pozidriv, hexagonal, y cuadrado. Perfiles más nuevos son TORX® y TORX PLUS®. Aparte de ellos existen más perfiles como por ejemplo Torq-Set® y Tri-Wing®.
El perfil de ranura fue el primer perfil de arrastre utilizado y sigue gozando de una gran popularidad. El alojamiento donde encaja la herramienta de atornillado es una simple ranura. Un problema que presenta la forma ranurada es que no permite centrar el bit, por lo que se puede escapar de la cabeza del tornillo. Por este motivo este tipo de perfil no es adecuado para el atornillado mecánico. Otro problema son las aristas cortantes, que también dificultan el atornillado.
En la forma ranurada la aplicación de la fuerza se produce en dos extremos opuestos diagonalmente. Esta forma no es muy adecuada para transmitir pares de apriete elevados.
Phillips
El perfil en cruz lo forman dos ranuras que se cruzan horizontalmente. Este perfil ofrece mejores condiciones para el atornillado que la clásica ranura. La transmisión de la fuerza se produce en los cuatro extremos, lo que facilita notablemente la introducción del tornillo. No obstante, el usuario tiene que contrarrestar las fuerzas "cam out" mediante un esfuerzo de apriete axial. Dichas fuerzas pueden reducirse notablemente si se aplica a la herramienta de atornillado un recubrimiento determinado (Wiha Dura, Wiha Diamant).
Las reducidas superficies de contacto, por las que se transmiten las fuerzas de la herramienta al tornillo, entrañan el peligro de que el perfil de arrastre quede dañado.
Nota: A menudo se confunde el perfil Phillips con el perfil Pozidriv, lo que puede provocar un deterioro de la herramienta de atornillado y del tornillo y acelerar su desgaste.
La patente es de la empresa Phillips Screw Company
Pozidriv
El perfil de las dos cruces. El perfil Pozidriv es un perfeccionamiento del perfil en cruz y consiste en dos cruces decaladas a 45º. La segunda cruz es más estrecha y menos profunda que la primera, actúa como superficie de agarre y proporciona mayor estabilidad.
El perfil Pozidriv, si bien mejora las características de atornillado, sufre el mismo problema que el perfil Phillips: las fuerzas "cam out". Para reducir dichas fuerzas de manera notable, se le puede aplicar a la herramienta de atornillado un recubrimiento determinado (Wiha Dura, Wiha Diamant).
Nota: A menudo se confunde el perfil Pozidriv con el perfil Phillips, lo que puede provocar un deterioro de la herramienta de atornillado y del tornillo y acelerar su desgaste.
La patente es de la empresa Phillips Screw Company
TORX®
TORX® es un perfil ondulado con forma de estrella, cuyas seis puntas son redondeadas. En comparación con los perfiles clásicos, con TORX® se puede transmitir un par de apriete mayor sin dañar ni el bit ni el tornillo. Con ello y dadas las mínimas fuerzas radiales, la vida útil de la herramienta de atornillado y del tornillo son más largas. Las reducidas fuerzas radiales resultan de la falta de esquinas, de la forma paralela del perfil de arrastre y del ángulo de ataque de sólo 15º. Con este perfil, el efecto de entalladura es muy reducido.
A diferencia de lo que sucede con el perfil en cruz, con TORX® no es preciso apretar la herramienta. Con tampoco se corre el riesgo de que la herramienta se escape, problema típico del perfil ranurado. Con la misma fuerza se pueden transmitir pares de apriete mucho mayores.
Se debe tener en cuenta que TORX® y TORX PLUS ® son diferentes. En caso necesario, se puede utilizar una herramienta TORX® para un tornillo TORX PLUS®, pero teniendo en cuenta que el juego resultante es considerable y acelera el desgaste de la herramienta de atornillado y del tornillo.
La patente es de la empresa Acument Global Technologies
TORX PLUS®
TORX PLUS®, al igual que TORX® es un perfil con forma de estrella de seis álabes o puntas achatadas. Con TORX PLUS® el ángulo real de accionamiento es de 0º , lo que garantiza una perfecta unión entre bit y tornillo. La superficie de acción de la fuerza es amplia, de manera que no surgen fuerzas radiales. Si se compara con el TORX® clásico, se pueden transmitir pares de apriete aún más elevados ya que el área de la sección es mayor.
Se debe tener en cuenta que TORX® y TORX PLUS ® son diferentes. Una herramienta de atornillado TORX PLUS® no se puede utilizar con un tornillo TORX®.
La patente es de la empresa Acument Global Technologies
TORX® Tamper Resistant
Impide que personas no autorizadas puedan manipular el tornillo. Las características del perfil de seguridad TORX® Tamper Resistant son iguales que las del clásico TORX®. La única diferencia es que incluye un orificio en el frontal de la herramienta que se corresponde con una espiga en la cabeza del tornillo.
La patente es de la empresa Acument Global Technologies
Triangular
Un perfil de seguridad utilizado, por ejemplo, por los bomberos o en los ferrocarriles. El uso de perfiles de triángulo apenas está extendido entre los instaladores. En el ámbito de los ferrocarriles se utiliza, por ejemplo, para abrir puertas de trenes, y los bomberos lo emplean para abrir bocas de incendio o retirar bloqueos de paso para vehículos. La forma es un triángulo equilátero con tres ángulos de 60º. Se caracteriza por una superficie de contacto reducida, por lo que no es muy indicado para transmitir pares de apriete elevados. Además, la palanca efectiva es mínima, por lo que el usuario debe aplicar mucha fuerza al apretar.
Cuadrado/Robertson
En Europa se viene usando muy rara vez, pero su uso está muy extendido en los EE.UU. Se encuentra todavía para abrir armarios eléctricos o en la reparación de vehículos antiguos.
Este perfil de arrastre con forma de cuadrado no es muy adecuado para transmitir pares de apriete elevados por su reducida transmisión de la fuerza. Su palanca efectiva es mínima.
Hexágono exterior
El hexágono exterior es uno de los perfiles más conocidos y más utilizados. Hasta la fecha no existe ninguna alternativa al hexágono exterior para las tuercas. La forma es un hexágono con seis ángulos de 120°.
Esta estructura no es muy adecuada para transmitir fuerza, ya que el efecto de entallamiento es grande. Si se transmiten pares de apriete elevados se puede deformar el tornillo.
Hexágono interior
El hexágono interior es uno de los perfiles más conocidos y más utilizados. La forma es un hexágono con seis ángulos de 120º.
Esta estructura no es muy adecuada para transmitir fuerza, ya que el efecto de entallamiento es grande. Si se transmiten pares de apriete elevados se puede deformar el tornillo.
Hexágono interior Tamper Resistant
Impide que personas no autorizadas puedan abrir uniones atornilladas. A diferencia del hexágono interior convencional, la versión Tamper Resistant incorpora un orificio donde se aloja la espiga correspondiente de la cabeza del tornillo. Sólo de esa forma es posible encajar la herramienta de atornillado en el perfil del tornillo.
El resto de propiedades de atornillado son iguales a las del hexágono interno clásico.
De estrella/XZN
El perfil de estrella es un perfil de seguridad con doce puntas. Comparadas con las del TORX®, las puntas son muy finas. Gracias las doce puntas, la distribución de la fuerza es muy buena. La transmisión de la fuerza, como sucede con el perfil TORX®, es buena, lo que permite pares de apriete elevados.
Este tipo de perfil está muy extendido en la industria del automóvil, donde con frecuencia se deben generar altas fuerzas de tensión con pares de apriete elevados y, al mismo tiempo, se pretende evitar que personas no autorizadas puedan aflojar las uniones atornilladas.
No obstante, el perfil de estrella tiene un problema, y es que al tener unos contornos finos, la unión geométrica con la cabeza del tornillo es muy estrecha, por lo que la suciedad que entra en el perfil de arrastre del tornillo daña los dientes. La suciedad que pueda acumularse en la cabeza del tornillo impide que el bit pueda encajarse por completo. Por ello, el bit puede actuar como una fresa, dañando tornillo y herramienta.
Torq-Set®
El perfil Torq-Set® se compone de cuatro flancos dispuestos asimétricamente respecto al centro. Torq-Set® es un perfil de seguridad. Gracias a la forma irregular de la cruz, las personas no autorizadas no pueden manipular el tornillo.
Este tipo de perfil se usa principalmente en la aeronáutica.
La patente es de la empresa Phillips Screw Company
Tri-Wing®
Perfil de seguridad alado con tres flancos. Gracias su forma irregular, las personas no autorizadas no pueden manipular el tornillo. Este tipo de perfil se usa principalmente en la técnica doméstica y en la aeronáutica.
La patente es de la empresa Phillips Screw Company
Spanner
Perfil de seguridad con dos salientes de arrastre cuadrados. Este tipo de perfil apenas se utiliza en los ámbitos profesional e industrial. La ventaja de este perfil es la superficie de la cabeza del tornillo, que es completamente maciza, con la única excepción de los dos pequeños orificios cuadrados.
Este tipo de perfil de arrastre evita que el tornillo se apriete excesivamente. La transmisión de la fuerza se ve acompañada por un efecto de entalladura elevado. Esta tipo de perfil no es adecuado para transmitir pares de apriete elevados.
Versión de Voltimum de un artículo publicado en la web de Wiha.
