Etapa 1.Dimensionar el número de Puestos de Trabajo. Definir el número de tomas necesarias según: número de personas En función de los teléfonos ,ordenadores, periféricos ...
1 Dimensionar el número de Puestos de Trabajo:
Definir el número de tomas necesarias según :
Número de personas En función de los teléfonos ,ordenadores, periféricos ...a conectar, incrementando el número en un 20% para dar mayor flexibilidad a la oficina y prepararla para el futuro.
Espacio Cada 10m2 poner un puesto de trabajo con 2 tomas RJ45 (Normativa EN-50173:2002)
.XX= .18 (POLAR)
.25 (MARFIL)
.30 (ALUMINIO)
• Composiciones más frecuentes.
• Otras combinaciones ver catálogo general.
2 Definir el tipo de cable y la cantidad Tipo de cable:
UTP Cable sin pantalla : Para oficinas con cables Voz y Datos y potencia separados
FTP Cable con pantalla : Para oficinas que comparten trazado los cables potencia y VDI
Categoría 5e : Cable apto para recibir los protocolos de velocidad actual 10/100 Mbits/s y futuros 1000M bits/s. Categoría de cable ampliamente suficiente para pequeñas redes locales.
Cantidad : Como máximo 90m por toma. En oficinas pequeñas se suele tomar como valor medio unos 20/30 m por toma, aunque siempre es recomendable medir las trazas de cable.

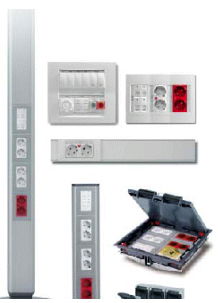

3 Definir puesto de trabajo
Según distribución de cables y con la oferta de UNICA system
Cable entubado Caja empotrada
Cable canaleta Caja superficie o mecanismo directo sobre la canal
Cable por falso techo Columna móvil o fija
Cable por falso suelo Minicolumna o caja de suelo
Normalmente cada puesto de trabajo contiene :
-Una tapa doble con dos conectores RJ45
-Una toma de de corriente doble
-Una toma de corriente doble protegida(roja)
