Contar con una solución inteligente que controle la iluminación y el clima de una estancia, permite optimizar la eficiencia energética y automatizar las funciones del recinto. Los detectores de movimiento y presencia ARGUS de Schneider Electric aportan funcionalidad y confort mientras suponen un ahorro en el consumo eléctrico de hasta un 70%.

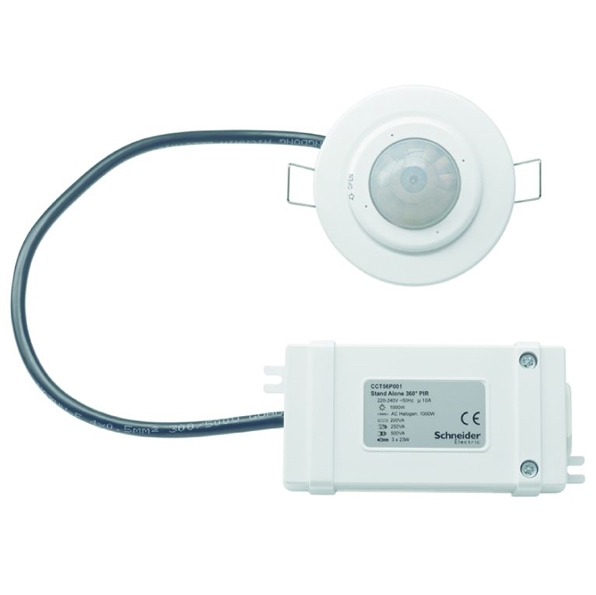

El detector de movimiento ARGUS 360° de Schneider Electric es ideal para encendidos automáticos o aplicaciones de seguridad tanto en entornos domésticos como comerciales.
Su área de detección es de unos 8 metros de diámetro (para dispositivos instalados a una altura de 2,4 m).Es capaz de controlar cargas de 1.000 W de incandescencia, 200 VA de fluorescencia, 3x23 W con lámparas de bajo consumo y 250 VA halógena.
Características
| Condición de uso | Solamente para uso en interiores |
| Grado de protección IP | IP20 |
| Salud y medio ambiente | Libre de halógeno |
Complementario
| Tipo de ajuste | Sensibilidad a la luz ajustable Ajuste de la hora |
| Dispositivo de montaje | Techo |
| Altura de montaje | 3 m |
| Tensión de servicio [Ue] puntuación | 220 ... 240 V |
| Corriente de salida | 10 A |
| Frecuencia de la red | 50 Hz |
| Tiempo de retraso | 5 s ... 10 min |
| Ajuste de la intensidad luminosa |
5 ... 2.000 lux |
| Ángulo de detección horizontal |
0 ... 360 ° |
| Detección de la cara | Radio de 3,9 m |
|
Tipo de carga |
|
| Material | ABS + PC mate |
Instalación:
* Este sensor se debe instalar de acuerdo con la práctica profesional y las normativas y reglamentación de instalacionese léctricas vigentes.
Evitar turbulencias de HVAC: Cuando la calefacción, ventilación o aire acondicionado están conectados, crean unas turbulencias que pueden dar lugar a la activación del detector. Es importante que el sensor y el/ los elementos HVAC estén separados como mínimo 1 metro entre ellos.
Paso a paso:
- Cortar el suministro eléctrico.
- Determinar la mejor localización para el sensor.
- Perforar un agujero de 63 mm de diámetro en el techo. El grosor del techo debe estar entre 5 y 25,4 mm.

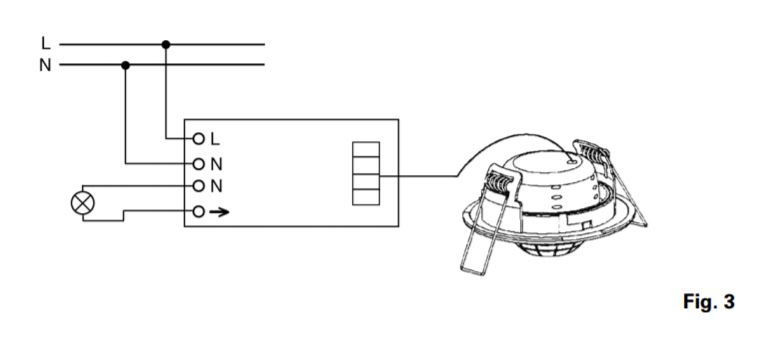

- Conectar como muestra el esquema figura 3. 5

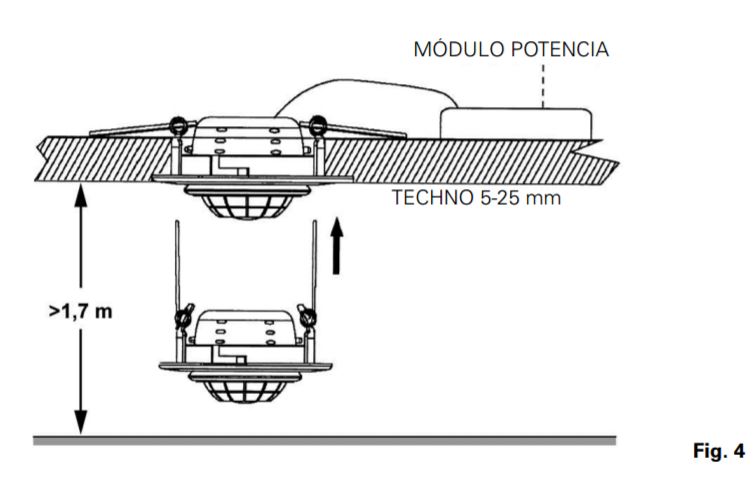

- Colocar primero el módulo de potencia dentro del falso techo y posteriormente fijar la parte del sensor como indica la figura 4.
Conexión a alimentación:
Montaje en techo:
Montaje y ajuste
El detector de movimiento 360° detecta rápidos cambios en la temperatura dentro de su zona de visión y está diseñado para activar la carga cuando éstos son detectados (ejemplo: una persona entrando en la habitación), y desactivar la carga cuando estos cambios ya no son detectados y el tiempo de retraso de la desconexión haya expirado.
Debido a que el detector responde a los cambios de temperatura, hay que tener cuidado de no realizar el montaje próximo a una fuente de calor, ni en un lugar donde las corrientes de aire contacten directamente con el sensor.
Una vez conectado el detector a la red eléctrica, es necesario esperar 1 minuto (autoajuste del detector) antes de fijar el valor de retraso a la desconexión deseado.
- Control luz ambiente ("icono luna y sol"): Este control permite al detector de movimiento 360° mantener la carga activada durante días soleados, o que se active solamente por debajo de niveles de luminosidad muy bajos. Idealmente debería fijarse al anochecer o en las condiciones deseadas.
- Control retraso conexión ("icono reloj"): Este control permite el ajuste del retraso a la conexión entre 5 segundos y 10 minutos. El temporizador empieza a trabajar después del último movimiento detectado. Mientras hay movimiento del cuerpo que emite calor dentro del área de detección, la carga continuará activada y el temporizador se reiniciará.
- Control sensibilidad ("S"): Este control permite el ajuste del radio de detección desde 2 m hasta 4 m máximo, a 3 metros de altura. Si el detector está siendo activado por HVAC u otras fuentes infrarrojas (aparte de las personas), la reducción de la sensibilidad puede ser una buena ayuda

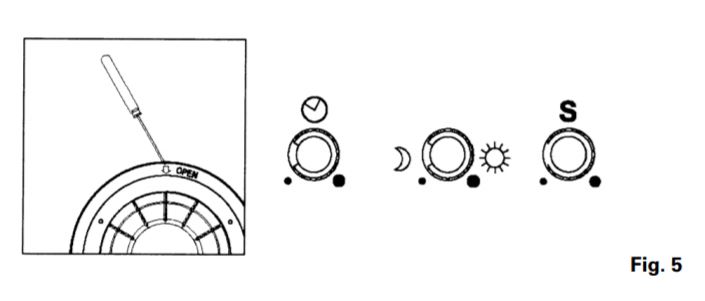

- Inclinando la cabeza del detector, encontrará los 3 controles de ajustes. Girar el "icono reloj" hacia el mínimo, "icono de luna y sol" hacia el máximo y "S" (sensibilidad) contra el máximo.
- Caminar hacia el detector hasta que la carga se active. Esta acción nos muestra el funcionamiento del detector y su campo de visión. Una vez que la carga se activa, testea el funcionamiento desplazándote hacia una nueva posición y permaneciendo quieto hasta que la carga se desactive (aproximadamente 5-10 segundos).

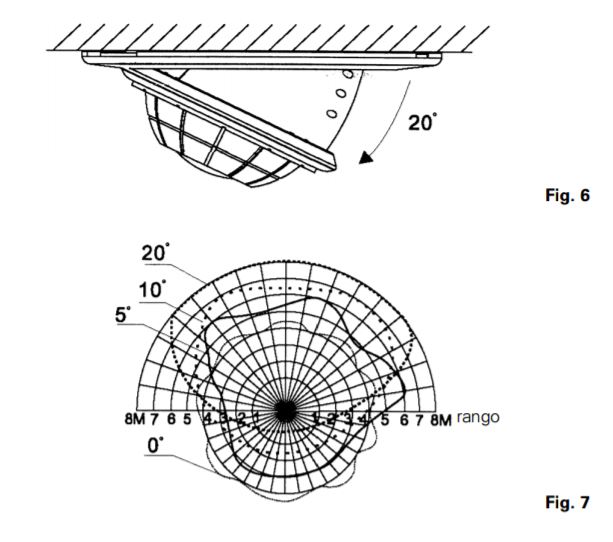

- Repetir el paso 2 y ajustar el control de sensibilidad para modificar el área de detección. También se puede inclinar la cabeza del detector para modificar el ángulo y conseguir el campo de visión deseado.

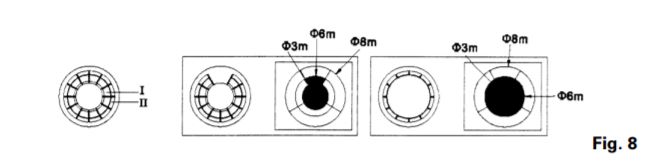

Tras el ajuste, existe la posibilidad de restringir el campo de detección añadiendo una cubierta de plástico para evitar las zonas que no deseamos que provoquen la activación de la carga. Para ello, deberemos cortar la cubierta de plástico dependiendo del campo de detección deseado, ver figura 8.
- Gira el icono del reloj temporización a la desconexión y "icono de luna y sol" control luz ambiente a la posición deseada para su funcionamiento automático. Un led interno (detrás de la lente) permanecerá activo mientras el detector esté activado.
