Esta herramienta ayuda a los integradores durante la parametrización y puesta en marcha de las instalaciones KNX.
ABB presenta un concepto de software totalmente nuevo e innovador con la herramienta ABB i-bus® Tool. La herramienta ABB i-bus® Tool accede a un dispositivo ABB KNX a través de un interfaz KNX estándar (RS232, USB, IP) con la asistencia de la dirección física. El integrador puede activar las funciones deseadas, leer valores, simular estados y establecer los parámetros del aparato conectado (p.e. escenas). La información interna y el estado del software y hardware del dispositivo, que anteriormente no estaban disponibles para los integradores o únicamente estaban accesibles después de un considerable esfuerzo, están ahora a su alcance de una manera transparente.
Esta herramienta, también llamada plug-in, es opcional, de tal forma que los dispositivos ABB KNX pueden seguir siendo parametrizados a través del ETS. Un principio importante es que no se pueden crear divergencias en el proyecto ETS a través del plug-in ABB i-bus® Tool.
Puede descargarse la última versión del ABB i-bus® Tool V1.9.4.0 pinchando aquí.
Apoyo al profesional en el diagnóstico y parametrización
ABB ofrece un único interfaz de usuario para cada dispositivo compatible dentro del plug-in ABB i-bus® Tool. Las funciones sólo están disponibles si se han habilitado en el ETS, por lo que aquellas que están desactivadas aparecen en gris o no son visibles. No se requiere ninguna asignación de direcciones de grupo. Si no es posible ejecutar una función, se debe comprobar la parametrización en el ETS.

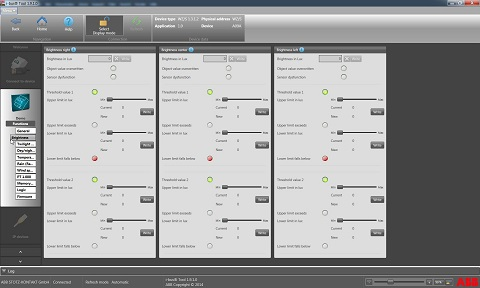

Con todo ello, el integrador puede realizar ver de una forma gráfica cómo ha parametrizado el dispositivo, e incluso simular cómo se va a comportar si cambiamos algunas variables.
La herramienta ABB i-bus® Tool es gratuita,y es compatible con los siguientes idiomas: holandés, Inglés, francés, alemán, italiano, polaco, ruso, y español. y funciona. Se requiere un sistema operativo Windows partir de XP (32, 64 bit),
Este innovador plug-in se amplia continuamente con nuevas funciones y nuevos dispositivos compatibles, pudiéndose actualizar automáticamente a través de una actualización en línea y si es necesario se pueden instalar dichas ampliaciones .
Los dispositivos compatibles actualmente son los siguientes:
AE/S 4.1.1.3 | FCA/S 1.2.1.2 | SV/S 30.320.2.1 |
DG/S 1.1 | FCA/S 1.2.2.2 | WS/S 4.1.1.2 |
DG/S 1.16.1 | JRA/S 4.24.5. 1 | WZ/S 1.3.1.2 |
DGN/S 1.16.1 | JRA/S x.230.1.1 | IPR/S 2.1 |
DLR/A 4.8.1.1 | JRA/S x.230.2.1 | IPS/S 2.1 |
DLR/S 8.16.1M | JRA/S x.230.5.1 | TG/S 3.2 |
EM/S 3.16.1 | LK/S 4.2 | IG/S 1.1 |
EG/A 32.2.1 | LR/S x.16.1 | GM/A 8.1 |
FCA/S 1.1.1.2 | SE/S 3.16.1 |
|
FCA/S 1.1.2.2 | SV/S 30.640.5.1 |
|
Nuevas funciones incluidas:
- DALI-Software-Tool: El plug-in DALI Tool es obligatorio para paramterizar los dispositivos KNX DALI
- IP Discover Tool (previo IP-Firmware Tool): Se muestran todos los dispitivos KNX IP disponibles en la instalación
- Modo Demo: Muestra la funcionalidad del ABB i-bus® Tool sin conexión al cable bus
- Menú Ayuda: El botón de Ayuda despliega un menú de texto explicativo
Webinar:
ABB ha publicado en el canal de Youtube ABBibusKNX una webinar en inglés explicando el manejo del la herramienta ABB i-bus® Tool. Para acceder a la webinar, pinche aquí.
Descárgate el webinar en PDF desde aquí:
