Las pruebas de aislamiento eléctrico representan uno de los procedimientos fundamentales en el mantenimiento y verificación de instalaciones eléctricas. Este proceso crítico permite garantizar la seguridad de las personas, prevenir fallos en los equipos y asegurar la fiabilidad operativa de los sistemas eléctricos. En un contexto donde la eficiencia energética y la prevención de riesgos son prioritarias, dominar las técnicas adecuadas para realizar estas mediciones se convierte en una competencia esencial para cualquier profesional del sector eléctrico.
La importancia del aislamiento eléctrico
El aislamiento eléctrico cumple una función vital en cualquier instalación o equipo eléctrico. Los conductores de cobre o aluminio transportan la corriente eléctrica, mientras que el material aislante que los recubre debe resistir el flujo de corriente y mantenerla confinada en su trayectoria prevista. Esta relación puede compararse con una tubería de agua: la presión impulsa el flujo del líquido, pero si existe una fuga, se perderá tanto el líquido como la presión del sistema.
El deterioro del aislamiento comienza desde el momento mismo de su fabricación y se acelera por diversos factores ambientales y operacionales. Las altas temperaturas, la humedad, la contaminación química, el estrés eléctrico y el desgaste mecánico contribuyen progresivamente a la degradación de los materiales aislantes. Esta degradación puede provocar corrientes de fuga, cortocircuitos, descargas a tierra y, en casos extremos, incendios o situaciones que pongan en riesgo la vida de las personas.
El megóhmetro: instrumento esencial para las mediciones
El megóhmetro, también conocido como megger o probador de resistencia de aislamiento, es el instrumento especializado diseñado para evaluar la integridad del aislamiento eléctrico. A diferencia de un óhmetro convencional, este dispositivo genera tensiones elevadas de corriente continua, típicamente entre 125V y 10,000V, manteniendo valores estables y controlados que permiten medir con precisión resistencias muy altas, expresadas en megaohmios.
El principio de funcionamiento del megóhmetro se basa en la ley de Ohm. El equipo aplica una tensión conocida sobre el material aislante y mide la corriente que circula a través de él. Con estos dos valores, el instrumento calcula automáticamente la resistencia del aislamiento según la fórmula R=V/I. Los valores obtenidos, expresados en MΩ, proporcionan una indicación directa del estado del aislamiento.
Los megóhmetros modernos ofrecen múltiples rangos de voltaje de prueba y capacidades de medición que se adaptan a diferentes aplicaciones. Los modelos básicos, con voltajes de hasta 1kV y capacidades de medición de hasta 4 MΩ, son adecuados para instalaciones residenciales y comerciales. Los equipos profesionales pueden alcanzar voltajes de prueba de 10kV y medir resistencias de hasta 300,000 MΩ, siendo indispensables para aplicaciones industriales y de alta tensión.
Preparación para las pruebas de aislamiento
Antes de iniciar cualquier medición, es imprescindible realizar una verificación exhaustiva por examen visual de la instalación. Esta inspección preliminar permite identificar problemas evidentes como daños visibles en los conductores, conexiones incorrectas o condiciones ambientales adversas que podrían afectar los resultados.
La seguridad es prioritaria en todo el proceso. La instalación debe estar completamente desenergizada antes de comenzar las pruebas. Todos los interruptores automáticos, interruptores diferenciales y dispositivos de protección deben colocarse en posición de cerrado, simulando las condiciones normales de operación. Los receptores eléctricos deben conectarse con sus mandos en posición de paro, y las luminarias deben permanecer apagadas.
Es fundamental comprender qué se va a medir específicamente. El técnico debe identificar claramente las zonas que deben estar aisladas entre sí y determinar la configuración correcta de las conexiones del megóhmetro. Esta planificación previa evita errores de medición y garantiza resultados confiables.
Procedimiento de medición paso a paso
La normativa establece dos tipos principales de mediciones: aislamiento con relación a tierra y aislamiento entre conductores polares. Para la medición del aislamiento respecto a tierra, todos los conductores, incluido el neutro o compensador, deben conectarse entre sí en el origen de la instalación que se verifica. El polo negativo del megóhmetro se conecta a este punto, mientras que el polo positivo se une a la toma de tierra.
La tensión de prueba debe seleccionarse apropiadamente según la tensión nominal de la instalación. Las normativas internacionales establecen los voltajes de ensayo recomendados: para instalaciones de hasta 500V se emplean voltajes de prueba de 500V, mientras que para instalaciones de mayor tensión los voltajes de ensayo aumentan proporcionalmente.
El tiempo de aplicación del voltaje de prueba varía según el tipo de megóhmetro utilizado. Para equipos con voltajes superiores a 1000V, el estándar de la industria recomienda mantener la tensión durante al menos un minuto. Esta duración permite que las capacitancias del material aislante se estabilicen y proporciona mediciones precisas y comparables. En megóhmetros de menor voltaje, el tiempo de prueba puede reducirse a algunos segundos.
Durante la medición, es normal observar que la resistencia exhibe un comportamiento dinámico. Los valores pueden descender gradualmente o mantenerse relativamente estables dentro de ciertos límites. Este comportamiento se debe a las propiedades capacitivas del material aislante, que se carga progresivamente durante la prueba. Los equipos en buen estado presentan una curva de descenso muy estable, mientras que los sistemas más pequeños tienden a mantenerse más estables debido a sus menores propiedades capacitivas.
Interpretación de resultados y valores de referencia
Las normativas técnicas establecen valores mínimos de resistencia de aislamiento que deben cumplir las instalaciones eléctricas. Estos valores varían según la tensión nominal del sistema. Para instalaciones cuya longitud de canalizaciones y número de conductores no excedan los 100 metros, se aplican directamente los valores tabulados en las normas. Cuando la instalación supera esta longitud, debe fraccionarse en secciones de aproximadamente 100 metros mediante seccionamiento, desconexión de fusibles o apertura de interruptores, verificando que cada sección cumpla los requisitos establecidos.
Como referencia general, cuando no existen mediciones anteriores para comparar, pueden aplicarse los siguientes criterios orientativos: valores superiores a 100 MΩ indican un aislamiento excelente, valores entre 10 y 100 MΩ sugieren un aislamiento aceptable que requiere monitoreo, valores entre 1 y 10 MΩ señalan un aislamiento deficiente que necesita investigación, y valores inferiores a 1 MΩ representan un aislamiento peligroso que requiere intervención inmediata.
Sin embargo, estos valores deben considerarse siempre en el contexto específico de cada instalación y tipo de equipo. Los transformadores, motores de gran potencia y cables de larga distancia pueden presentar naturalmente valores más bajos que equipos más pequeños sin que esto indique necesariamente un problema.
Métodos avanzados de diagnóstico
Más allá de la medición puntual de resistencia, existen técnicas avanzadas que proporcionan información adicional sobre el estado del aislamiento. El índice de polarización (PI) compara la resistencia medida a 10 minutos con la medida a 1 minuto. Un índice PI superior a 4 indica un aislamiento excelente, mientras que valores inferiores a 2 sugieren posibles problemas como contaminación, humedad o deterioro avanzado.
El método de relación de absorción dieléctrica (DAR) compara las lecturas tomadas a 60 segundos y 30 segundos. Este método resulta especialmente útil para equipos más pequeños donde el índice PI puede no ser práctico debido a los tiempos de medición requeridos.
Las pruebas de escalones de tensión implican aplicar voltajes crecientes al aislamiento y observar cómo responde. Un aislamiento saludable mostrará valores de resistencia relativamente constantes a diferentes voltajes, mientras que un aislamiento deteriorado puede exhibir caídas significativas en la resistencia al aumentar el voltaje de prueba.
Consideraciones de seguridad críticas
La seguridad durante las pruebas de aislamiento no puede subestimarse. Los megóhmetros generan voltajes potencialmente letales, y los materiales bajo prueba pueden almacenar cargas eléctricas peligrosas. Los equipos modernos incorporan funciones de descarga automática que eliminan la carga almacenada en el aislamiento al finalizar la medición, pero es imprescindible verificar siempre esta descarga manualmente antes de manipular las conexiones.
El personal que realiza estas pruebas debe utilizar equipo de protección individual apropiado, incluyendo guantes aislantes, calzado dieléctrico y gafas de seguridad. El área de trabajo debe estar debidamente señalizada y libre de personal no autorizado durante las mediciones.
Los megóhmetros deben cumplir con las normativas internacionales de seguridad, particularmente las normas IEC-1010 para equipos de medición eléctrica. Estas normas especifican requisitos de doble aislamiento y categorías de sobretensión que garantizan la protección del usuario.
Aplicaciones industriales y mantenimiento predictivo
En entornos industriales, las pruebas de aislamiento forman parte integral de los programas de mantenimiento predictivo. La realización periódica de estas mediciones permite detectar tendencias de deterioro antes de que provoquen fallos catastróficos. Los sistemas de generación de energía, las subestaciones de distribución, las grandes instalaciones manufactureras y las infraestructuras críticas implementan protocolos rigurosos de pruebas de aislamiento.
Los motores eléctricos requieren especial atención, ya que operan en condiciones exigentes de temperatura, vibración y carga variable. Las pruebas regulares permiten identificar problemas incipientes en los bobinados antes de que resulten en fallos costosos. Los transformadores de potencia, fundamentales en la red eléctrica, deben someterse a pruebas de aislamiento como parte de sus rutinas de mantenimiento programado.
Los cables de alimentación, especialmente aquellos instalados en ambientes hostiles o subterráneos, son candidatos importantes para pruebas periódicas. La humedad, los roedores, las tensiones mecánicas y el envejecimiento natural pueden comprometer su integridad. La detección temprana de estos problemas mediante pruebas de aislamiento previene interrupciones del servicio y reduce costos de reparación.
Documentación y trazabilidad
La documentación adecuada de las pruebas de aislamiento resulta esencial para el análisis de tendencias y el cumplimiento normativo. Cada medición debe registrarse con información completa: fecha y hora, identificación del equipo o circuito probado, condiciones ambientales (especialmente temperatura y humedad), voltaje de prueba aplicado, tiempo de aplicación, valores de resistencia obtenidos, identificación del instrumento de medición utilizado y nombre del técnico que realizó la prueba.

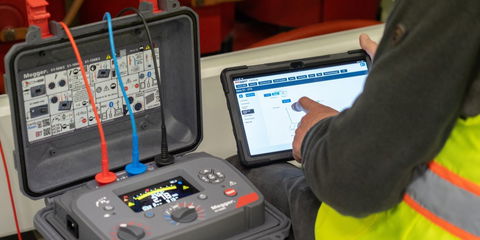

Los megóhmetros modernos incorporan capacidades de almacenamiento de datos que facilitan esta documentación. Algunos modelos pueden conectarse a computadoras o dispositivos móviles para transferir automáticamente los registros y generar informes. Esta funcionalidad no solo mejora la eficiencia del proceso sino que también reduce errores de transcripción.
El análisis de las tendencias en las mediciones de aislamiento a lo largo del tiempo proporciona información valiosa sobre la salud de los equipos. Una resistencia que disminuye gradualmente puede indicar deterioro progresivo que requiere planificación de mantenimiento correctivo. Cambios súbitos en los valores pueden señalar eventos específicos como entrada de humedad o daño mecánico.
Factores que afectan las mediciones
Diversos factores ambientales y operacionales pueden influir significativamente en los resultados de las pruebas de aislamiento. La temperatura ejerce un efecto pronunciado: a mayor temperatura, menor resistencia de aislamiento. Por esta razón, las comparaciones entre mediciones solo son válidas cuando se realizan en condiciones de temperatura similares, o cuando se aplican factores de corrección apropiados.
La humedad representa otro factor crítico. Los materiales aislantes pueden absorber humedad del ambiente, reduciendo drásticamente su resistencia. Las pruebas realizadas en condiciones de alta humedad pueden producir resultados engañosamente bajos que no reflejan el estado real del aislamiento en condiciones normales de operación.
La contaminación superficial, como polvo conductor, sal o residuos químicos, puede crear caminos de fuga que reducen artificialmente las mediciones de resistencia. La limpieza previa de las superficies aislantes mejora significativamente la precisión de las pruebas.
Errores comunes y cómo evitarlos
Uno de los errores más frecuentes en las pruebas de aislamiento es la selección incorrecta del voltaje de prueba. Un voltaje demasiado bajo puede no estresar suficientemente el aislamiento para revelar defectos, mientras que un voltaje excesivo puede dañar aislamientos marginalmente aceptables. Siempre debe consultarse la documentación del fabricante y las normativas aplicables para determinar el voltaje apropiado.
La duración insuficiente de la prueba constituye otro error común. Interrumpir la medición antes de que el aislamiento se estabilice produce resultados no confiables. Es fundamental respetar los tiempos mínimos recomendados y observar que la lectura se estabilice antes de registrar el valor final.
La falta de descarga adecuada del aislamiento después de la prueba no solo representa un riesgo de seguridad sino que también puede afectar mediciones posteriores. Los condensadores y capacitancias distribuidas en el aislamiento pueden retener cargas peligrosas durante períodos prolongados.
Conclusión
Las pruebas de aislamiento eléctrico representan una herramienta fundamental en el arsenal del profesional eléctrico moderno. Realizadas correctamente, estas mediciones proporcionan información invaluable sobre el estado de los sistemas eléctricos, permitiendo tomar decisiones informadas sobre mantenimiento, reparaciones y reemplazos. La combinación de equipos de medición apropiados, técnicas correctas de prueba, interpretación experta de resultados y documentación adecuada crea un marco robusto para garantizar la seguridad y confiabilidad de las instalaciones eléctricas.
La inversión en capacitación continua, equipamiento de calidad y procedimientos estandarizados no solo cumple con los requisitos normativos sino que también protege vidas, previene daños a equipos costosos y asegura la continuidad operacional de las instalaciones. En un mundo cada vez más dependiente de la energía eléctrica, el dominio de las técnicas de prueba de aislamiento se convierte en una competencia no negociable para los profesionales del sector eléctrico.
