El zócalo trifásico de 380 V se utiliza principalmente en entornos industriales donde hay máquinas de alto voltaje disponibles. En general, las bombas eléctricas, máquinas herramientas, motores y compresores funcionan en 380 voltios o en 3 fases. En algunos casos, puede ser necesario cambiar la potencia del equipo que utiliza y aumentar la eficiencia y la seguridad.

Dado que todos los dispositivos que utilizamos en nuestros hogares son monofásicos, no hay tomas trifásicas. El motivo  de este suministro de energía eléctrica de la red a nuestras casas en 3 fases es evitar la sobrecarga de la fase única y crear un sistema equilibrado.

Los sistemas eléctricos varían en diferentes partes del mundo dependiendo del voltaje y la frecuencia. 380V es un sistema estándar utilizado en Europa y se conoce como electricidad industrial. Se utiliza como 3 fases.

advertencia

• Conocemos muy bien el poder dañino de la electricidad y sus daños. Por este motivo, la fuente de alimentación debe estar apagada y deben realizarse las comprobaciones necesarias antes de iniciar cualquier trabajo en la instalación eléctrica. También se recomienda que coloque placas de advertencia en la caja de fusibles .

Colores de cables en zócalos trifásicos

Figura 1: Colores del cable determinados de acuerdo a las normas.

La Figura 1 muestra los colores de los cables monofásicos y trifásicos determinados según los estándares BS 7671 e IEC 60446. En los cables trifásicos, la fase R suele ser gris, la fase S es negra, la fase T es marrón, azul neutro, el suelo es amarillo y verde. Los cables monofásicos son de color marrón (fase), azul (neutro) y amarillo-verde (tierra).

Conexión de toma de corriente trifásica

No hay una diferencia lógica entre la instalación del complemento trifásico y la instalación del complemento monofásico. El zócalo trifásico consta de 3 extremos activos + 1 conexión a tierra + 1 cable neutro, el enchufe monofásico consta de 1 extremo activo + 1 conexión a tierra + 1 cable neutro. Si solo ve 4 cables, no necesita tirar de un cable a tierra. La línea de tierra es usualmente requerida para motores. Las secciones transversales de cable de la salida trifásica que utilizará deben seleccionarse de acuerdo con la corriente máxima que la máquina transportará como resultado de los cálculos.

Los extremos de los cables a conectar deben prepararse primero. Después de limpiar los extremos del cable, el extremo del cable se puede doblar semicircularmente para una fácil conexión. Puede utilizar pinzas para esta operación. Puede ver las salidas trifásicas + 1 a tierra o las salidas trifásicas + 1 a tierra + 1 neutras de acuerdo con el principio de funcionamiento del dispositivo que se suministrará a través del enchufe.

Figura 2: Diagrama de conexión de las tomas 3P + N + T

Para los cables 3P + N + T, la conexión de enchufe trifásica se debe hacer como en la Figura 2, 3P + T para la conexión de enchufe trifásico de 380V como en la Figura 3. Al conectarse, debe tomar su punto de referencia como la protuberancia inferior que se muestra en la Fig. 2 y en la Fig. 3.

Figura 3: Diagrama de conexión de las tomas 3P + T

Puede verificar su conexión de zócalo de 380 V midiendo el voltaje de fase a fase con un voltímetro después de realizar la conexión de acuerdo con los estándares descritos anteriormente.

Las tomas con voltaje de operación de 380V-480V según la norma IEC60309 deben ser de color rojo. Por esta razón, el color de las tomas trifásicas de 380 V se vuelve rojo como en la Figura 4.

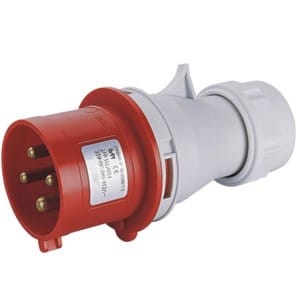

Figura 4: Ejemplo de un enchufe trifásico
