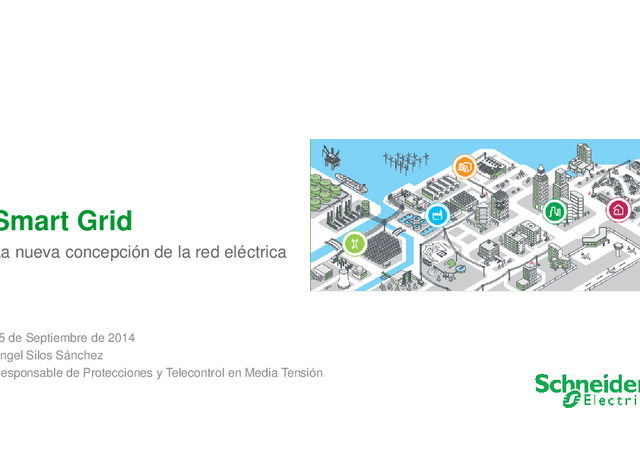

Smart Grid Smart Grid La nueva concepción de la red eléctrica 25 de Septiembre de 2014Ángel Silos SánchezResponsable de Protecciones y Telecontrol en Media Tensión Responsable de Protecciones y Telecontrol en Media Tensión

Contenido Smart Grid Los cuatro tentáculos de la Smart Grid Smart Network Del telecontrol hacia el Self-Healing Confidential Property of Schneider Electric Del telecontrol hacia el Self-Healing Smart Operation Del SCADA convencional al ADMS Tendencias Conclusiones

Smart Grid Red tradicional Transporte en AT Distribución en MT Generación centralizada Distribución en Confidential Property of Schneider Electric Consumidores Residencial Distribución en BT Flujo de energía Industria Edificios Infraestructura Consumidores

Red actual Smart Grid Transporte en AT Distribución en MT Generación centralizada Distribución en Confidential Property of Schneider Electric Generación renovable Generación distribuida Consumidores Residencial Distribución en BT Vehículo eléctrico Flujo de energía Industria Edificios Infraestructura Consumidores Vehículo eléctrico Generación distribuida

Objetivos de la Smart Grid Distribución óptima Calidad de suministro Gestión de la red Smart Grid Confidential Property of Schneider Electric Integración de energías renovables Autoconsumo Objetivos 20-20-20

Concepto Smart Grid Smart Network Smart Operation Smart Metering Los cuatro tentáculos de la Smart Grid Confidential Property of Schneider Electric Smart Metering Smart Generation Los cuatro tentáculos de la Smart Grid SO SM SN SG

Localización de los tentáculos Los cuatro tentáculos de la Smart Grid Transporte en AT Distribución en MT Generación centralizada SN SO Confidential Property of Schneider Electric Generación renovable Generación distribuida SG SN SN SN SN SO SO Los cuatro tentáculos de la Smart Grid Consumidores Consumidores Residencial Distribución en BT Autoconsumo SG SN SM Industria Edificios Infraestructura Consumidores Vehículo eléctrico Generación distribuida Generación distribuida Prosumers Autoconsumo SG SG SN SN SG SM

Vinculaciones Vinculación histórica entre los pilares - Smart Network - Smart Operation Los cuatro tentáculos de la Smart Grid Confidential Property of Schneider Electric - Smart Operation - Smart Metering - Smart Generation SN Los cuatro tentáculos de la Smart Grid Smart Grid SO SG SM

Automatización de la red eléctrica Substation Automation - Subestaciones de AT-MT Feeder Automation Smart Network Confidential Property of Schneider Electric Feeder Automation - Distribución en MT

Feeder Automation Detección de defectos - Detectores de paso de falta (DPF) Telecontrol en la red de distribución Smart Network Confidential Property of Schneider Electric Telecontrol en la red de distribución - Equipos de Telecontrol 1

Feeder Automation Smart Network Protección MT Confidential Property of Schneider Electric Centro MT/BT MT DPF Telecontrol AT-MT Subestación Protección MT Plataforma de control 1 Centro MT/BT MT DPF

Feeder Automation Smart Network Confidential Property of Schneider Electric 1

Feeder Automation Smart Network Confidential Property of Schneider Electric 2

Smart Network Regeneración en la red Restauración automática - Mejora de la calidad de servicio - Reducción de costes de mantenimiento Confidential Property of Schneider Electric - Reducción de costes de mantenimiento - Reducción de costes de operación - Red mallada 2

Smart Network Comunicación en el Self-Healing Red IP En medios físico: 3G Confidential Property of Schneider Electric 3G 4G GPRS FO PLC 2

Smart Network Self-Healing P1 SH1 SH2 Confidential Property of Schneider Electric P2 SH1 SH6 SH2 SH7 SH3 Abierto 2 SH5 SH4 SH3 Abierto

Smart Network Self-Healing P1 SH1 SH2 Confidential Property of Schneider Electric P2 SH1 SH6 SH2 SH7 SH3 2 SH5 SH4 SH3

Smart Network Self-Healing SH2 P1 SH1 Confidential Property of Schneider Electric P2 SH6 SH2 SH7 SH1 SH3 2 SH5 SH4 SH3

Smart Network Self-Healing P1 SH1 SH2 IP Confidential Property of Schneider Electric P2 SH1 SH6 SH2 SH7 SH3 2 SH5 SH4 SH3

Smart Network Self-Healing P1 SH1 SH2 Confidential Property of Schneider Electric P2 SH1 SH6 SH2 SH7 SH3 2 SH5 SH4 SH3

Smart Network Self-Healing P1 SH1 SH2 Confidential Property of Schneider Electric P2 SH1 SH6 SH2 SH7 3 SH5 SH4 SH3

Smart Network Self-Healing en STEDIN (Rotterdam) Anillo de 30 centros de transformación 7 preparados para el Self-Healing con el T200I Confidential Property of Schneider Electric 3

Smart Network Estructuras malladas Confidential Property of Schneider Electric 3

Smart Network Protocolo de comunicación IEC61850 Creación en los años 90 por el IEC TC57 El protocolo IEC61850 está basado en ETHERNET Pensado para la subestación eléctrica Confidential Property of Schneider Electric Pensado para la subestación eléctrica Estándar integrador e interoperable Mensajes rápidos entre IEDs (10 ms) No existe el máster 3

Smart Network Protocolo de comunicación IEC61850 Ahorro de infraestructura para enclavamientos Para el mundo eléctrico e industrial Confidential Property of Schneider Electric ADI 20 AI ADI 20 AI 3

Smart Network Instalaciones en IEC61850 de Schneider Electric Subestaciones de AVE (España) Minas Vale Salobo Project (Brasil) Minas Vale Itabira (Brasil) Usiminas Project (Brasil) Power Plants Projects in Fortaleza (Brasil) Confidential Property of Schneider Electric Power Plants Projects in Fortaleza (Brasil) Thermal Power Plant Itaqui (Brasil) BTSO Project (Turquía) Hidroeléctricas EDF (Francia) Mambe Project (Italia) Sonatrach Project (Argelia) 3

Smart Operation Sistemas de control ADMS ADMS (Advanced Distribution Management System) Control en tiempo real, con base de datos y simulación Algoritmos de detección de defectos Confidential Property of Schneider Electric Algoritmos de detección de defectos Eficiencia en pérdidas técnicas y comerciales OPEX, CAPEX Mejora de la calidad de energía 3

Smart Operation Sistemas de control ADMS Confidential Property of Schneider Electric DMS Distribution Management System SCADA Supervisory Control and Data Acquisition Outage Management System 3 OMS Outage Management System EMS Energy Management System DSM Demand Side Management

Smart Operation Eficiencia energética con un ADMS Control de medidas de equipos y comunicaciones Fraude de consumo Fraude o no detectada (4-5 %) (12 – 15 %) C o m e rc ia l Confidential Property of Schneider Electric Calibración de la medida en MT Mejora de lectura y facturación Corto plazo Largo plazo Plazo muy largo Red de BT (2-3%) Suministro HV/MV(1%) Consumo MV/LV (1 – 1.5 %) Red de MT (1- 3%) Medida (1 – 2%) Facturación (1%) (6-8% ) O p e ra c io n a l C o m e rc ia l Control de medidas de equipos y comunicaciones Fraude de consumo 3 Calibración de la medida en MT Mejora de lectura y facturación DMS – Reconfiguración óptimaDMS – Control de voltaje y reactiva Corto plazo DMS – Desarrollo y reconstrucción Largo plazo Diseño general Plazo muy largo

Smart Operation Sistemas de control ADMS Reconfiguración de la red para minimizar energía inyectada Confidential Property of Schneider Electric de la red para minimizar energía inyectada 3

Smart Operation ADMS de Schneider Electric en compañías eléctricas ADMS en ENEL (Italia) DMS en: Emcali (Colombia) Confidential Property of Schneider Electric Emcali (Colombia) Elecktra Noreste (Panamá) Cadafe (Venezuela) de Schneider Electric en compañías eléctricas 4

Tendencias Aplicaciones en Microgrids ADMS reducido IEC61850 en PLC, FO… Confidential Property of Schneider Electric 4

Tendencias Aplicaciones en Microgrids Smart Transformer Regulación de tensión con el ADMS Confidential Property of Schneider Electric 4

Tendencias Ejemplos de Microgrids Issy Grid (Paris) Distrito Les Molineaux Green Lyss Project (Grenoble-Lyon) Confidential Property of Schneider Electric Green Lyss Project (Grenoble-Lyon) Self-Healing Solar Decathlon 2012 (Madrid) 4

Tendencias Solución Smart Energy. E-HOUSE Subestación móvil Solución Plug and Play Pensado para: Confidential Property of Schneider Electric Pensado para: Industria electrointensiva Microgrids Cerrado desde fábrica Incluye todo lo necesario Cuadros de Baja Tensión, variadores… 4

Conclusiones Nuevas soluciones Smart (S-H, ADMS, Smart Transformer Reducen costes (Operación e Inversión) Variedad de aplicaciones Calidad de servicio Confidential Property of Schneider Electric Calidad de servicio Integración sencilla Smart Grid: La evolución necesaria en la red eléctrica Mejorar la calidad de servicio Reducir pérdidas Transformer y E-House) SO SM 4 : La evolución necesaria en la red eléctrica SN SG
