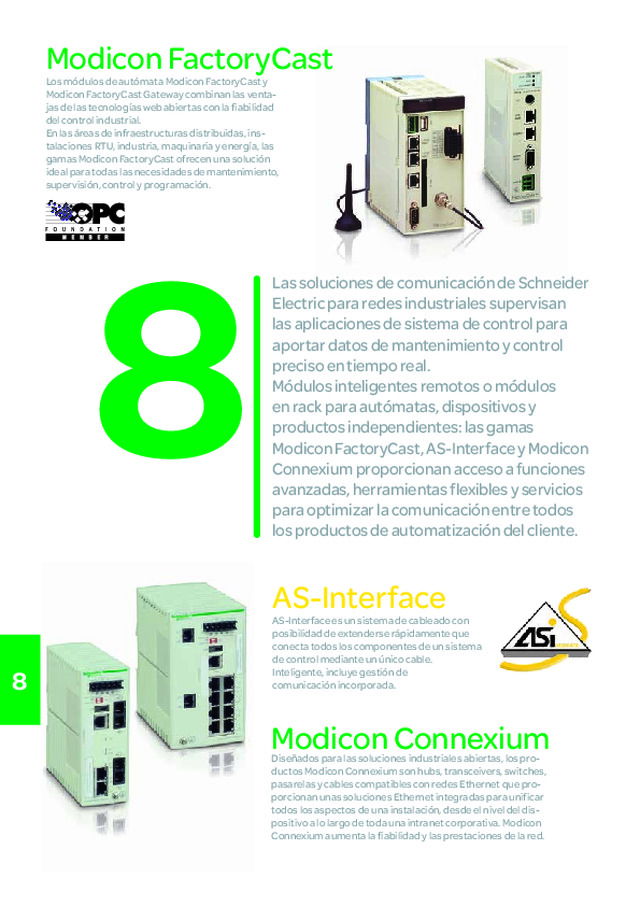

Tarifas 2015 Automatización y control. Capítulo 8: Modicon Factory Cast
Los módulos de autómata Modicon FactoryCast y Modicon FactoryCast Gateway combinan las ventajas de las tecnologías web abiertas con la fiabilidad del control industrial. En las áreas de infraestructuras distribuidas, instalaciones RTU, industria, maquinaria y energía, las gamas Modicon FactoryCast ofrecen una solución ideal para todas las necesidades de mantenimiento, supervisión, control y programación.
8 Las soluciones de comunicación de Schneider Electric para redes industriales supervisan las aplicaciones de sistema de control para aportar datos de mantenimiento y control preciso en tiempo real. Módulos inteligentes remotos o módulos en rack para autómatas, dispositivos y productos independientes: las gamas Modicon FactoryCast, AS-Interface y Modicon Connexium proporcionan acceso a funciones avanzadas, herramientas flexibles y servicios para optimizar la comunicación entre todos los productos de automatización del cliente. Modicon FactoryCast Los módulos de autómata Modicon FactoryCast y Modicon FactoryCast Gateway combinan las venta jas de las tecnologías web abiertas con la fiabilidad del control industrial. En las áreas de infraestructuras distribuidas, ins talaciones RTU, industria, maquinaria y energía, las gamas Modicon FactoryCast ofrecen una solución ideal para todas las necesidades de mantenimiento, supervisión, control y programación. AS-Interface AS-Interface es un sistema de cableado con posibilidad de extenderse rápidamente que conecta todos los componentes de un sistema de control mediante un único cable. Inteligente, incluye gestión de comunicación incorporada. Modicon Connexium Diseñados para las soluciones industriales abiertas, los pro ductos Modicon Connexium son hubs, transceivers, switches, pasarelas y cables compatibles con redes Ethernet que pro porcionan unas soluciones Ethernet integradas para unificar todos los aspectos de una instalación, desde el nivel del dis positivo a lo largo de toda una intranet corporativa. Modicon Connexium aumenta la fiabilidad y las prestaciones de la red.
8/1 8 Para más información: Redes, conectividad y servidores web Este documento es una selección de los productos más vendidos. http://www.schneider-electric.com/es Sistema de cableado ConneXium Hub, switch IP 67 Switches Pasarelas Cables y conectores 8/2 8/3 a 8/7 8/8 8/9 Sistema de cableado AS-Interface Interfaces Modicon para productos genéricos Interfaces IP20 Interfaces IP67 Módulos maestro 8/10 8/11 8/12 Servidores y pasarelas Software para servidor de datos OPC Factory Server 8/13 Otros servidores y pasarelas FactoryCast 8/14 a 8/17
8/2 8 ConneXium Ethernet TCP/IP, Transparent Ready Sistema de cableado: Hub, transceiver y switch ConneXium Hub Interfaces Puertos de cobre Número y tipo 4 3 puertos 10BASE-T Conectores blindados RJ45 Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m Alimentación Tensión 24 V (18…32) CC, voltaje extrabajo de seguridad (SELV) Grado de protección IP 30 Dimensiones An 3 Al 3 F 40 3 125 3 80 mm Conformidad con las normas cUL 60950, UL 508 y CSA 142, UL 1604 y CSA 213 Clase 1 División 2, e, GL FM 3810, FM 3611 Clase 1 División 2 , C-TICK Referencia 499 NEH 104 10 Switch IP 67 Par trenzado, no gestionable Interfaces Puertos de cobre Número y tipo 5 3 puertos 10BASE-T/100BASE-TX Conectores blindados M12 (tipo D) Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m con cable de tensión asignada Alimentación Tensión 24 V CC (18…32 V CC), voltaje extrabajo de seguridad (SELV) Grado de protección IP 65/67 Dimensiones An 3 Al 3 F 60 3 126 3 31 mm Conformidad con las normas cUL 508 y CSA 22.2 14 , C-TICK Referencia TCS ESU 051 F0
8/3 8 ConneXium Ethernet TCP/IP, Transparent Ready Sistema de cableado: Switches no gestionables ConneXium Switches Par trenzado de cobre, no gestionable Interfaces Puertos de cobre Número y tipo 3 3 puertos 10BASE T/100BASE-TX 4 3 puertos 10BASE T/100BASE-TX 5 3 puertos 10BASE T/100BASE-TX 8 3 puertos 10BASE T/100BASE-TX Conectores blindados Tipo RJ45 Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m Puertos de fibra óptica Número y tipo – 1 3 puertos 100BASE FX – – Conectores – Dúplex SC – – Medio – Fibra óptica multimodo (MM) – – Longitud de la fibra óptica Fibra de 50/125 µm – 5.000 m (1) – – Fibra de 62,2/125 µm – 4.000 m (1) – – Análisis de atenuación Fibra de 50/125 µm – 8 dB – – Fibra de 62,2/125 µm – 11 dB – – Alimentación Tensión, voltaje extra bajo de seguridad (SELV) c 24 V CC (c 9,6…32 V CC) Consumo de potencia Máx. 2,2 W Máx. 3,9 W Máx. 2,2 W Máx. 4,1 W Conector Conector extraíble de 3 vías Grado de protección IP 30 Dimensiones An 3 Al 3 F 25 3 114 3 79 mm 35 3 138 3 121 mm Peso 0,113 kg 0,120 kg 0,113 kg 0,246 kg Conformidad con las normas UL 508 y CSA 22.2 N° 142. IEC/EN 61131-2, IEC 60825-1 clase 1, CISPR 11A Relé con alarma – Referencia TCS ESU 033FN0 TCS ESU 043F1N0 TCS ESU 053FN0 TCS ESU 083FN0 Switches Par trenzado de cobre y fibra óptica, no gestionable Interfaces Puertos de cobre Número y tipo 4 3 puertos 10BASE-T/ 100BASE-TX 3 3 puertos 10BASE-T/ 100BASE-TX 4 3 puertos 10BASE-T/ 100BASE-TX 3 3 puertos 10BASE-T/ 100BASE-TX 8 3 puertos 10BASE-T/ 100BASE-TX Conectores blindados RJ45 Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m Puertos de fibra óptica Número y tipo 1 3 puerto 100BASE-FX 2 3 puertos 100BASE-FX 1 3 puerto 100BASE-FX 2 3 puertos 100BASE-FX – Conectores SC – Medio Fibra óptica multimodo (MM) Fibra óptica monomodo (SM) – Longitud de la fibra óptica Fibra de 50/125 µm 5.000 m (1) – – Fibra de 62,2/125 µm 4.000 m (1) – – Fibra de 9/125 µm – 32.500 m (2) – Alimentación Tensión 24 V CC (18…32), voltaje extrabajo de seguridad (SELV) Grado de protección IP 20 Dimensiones An 3 Al 3 F 47 3 135 3 111 mm Conformidad con las normas cUL 60950, cUL 508 y CSA 142, UL 1604 y CSA 213 Clase 1 División 2, e, GL , C-TICK Referencias 499 NMS 251 01 499 NMS 251 02 499 NSS 251 01 499 NSS 251 02 499 NES 181 00 (1) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 2.000 m). (2) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 15.000 m).
8/4 8 ConneXium Ethernet TCP/IP, Transparent Ready Sistema de cableado: Switches gestionables ConneXium Switches Par trenzado de cobre y fibra óptica, gestionable Interfaces Puertos de cobre Número y tipo 3 3 puertos 10/100BASE-TX 2 3 puertos 10/100BASE-TX 3 3 puertos 10/100BASE-TX 2 3 puertos 10/100BASE-TX Conectores blindados RJ45 Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m Puertos de fibra óptica Número y tipo 1 3 puerto 100BASE-FX 2 3 puertos 100BASE-FX 1 3 puerto 100BASE-FX 2 3 puertos 100BASE-FX Conectores Dúplex SC Medio Fibra óptica multimodo (MM) Fibra óptica monomodo (SM) Longitud de la fibra óptica Fibra de 50/125 µm 5.000 m (1) – Fibra de 62,2/125 µm 4.000 m (1) – Fibra de 9/125 µm – 32.500 m (2) Alimentación Tensión Funcionamiento 9.6...60 V CC/18…30 V CA, voltaje extrabajo de seguridad (SELV) Grado de protección IP 20 Dimensiones An 3 Al 3 F 47 3 131 3 111 mm Conformidad con las normas IEC 61131-2, UL 508, UL 1604 Clase 1 División 2, CSA C22.2 14 (cUL), CSA C22.2 213 Clase 1 División 2 (cUL), e, GL , C-TICK Referencias TCSESM043F1CU0 TCSESM043F2CU0 TCSESM043F1CS0 TCSESM043F2CS0 (1) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 2.000 m). (2) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 15.000 m). Switches Par trenzado de cobre, gestionable Interfaces Puertos de cobre Número y tipo 4 3 puertos 10/100BASE-TX 8 3 puertos 10/100BASE-TX Conectores blindados RJ45 Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m Alimentación Tensión Funcionamiento 9.6...60 V CC/18…30 V CA, voltaje extrabajo de seguridad (SELV) Grado de protección IP 20 Dimensiones An 3 Al 3 F 47 3 131 3 111 mm 74 3 131 3 111 mm Conformidad con las normas IEC 61131-2, UL 508, UL 1604 Clase 1 División 2, CSA C22.2 14 (cUL) CSA C22.2 213 Clase 1 División 2 (cUL), e, GL , C-TICK Referencias TCSESM043F23F0 TCSESM083F23F0
8/5 8 ConneXium Ethernet TCP/IP, Transparent Ready (continuación) Sistema de cableado: Switches gestionables ConneXium Switches Par trenzado de cobre y fibra óptica, gestionable Interfaces Puertos de cobre Número y tipo 7 3 puertos 10/100BASE-TX 6 3 puertos 10/100BASE-TX 7 3 puertos 10/100BASE-TX 6 3 puertos 10/100BASE-T Conectores blindados RJ45 Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m Puertos de fibra óptica Número y tipo 1 3 puerto 100BASE-FX 2 3 puerto 100BASE-FX 1 3 puerto 100BASE-FX 2 3 puerto 100BASE-FX Conectores Dúplex SC Medio Fibra óptica multimodo (MM) Fibra óptica monomodo (SM) Longitud de la fibra óptica Fibra de 50/125 µm 5.000 m (1) – Fibra de 62,2/125 µm 4.000 m (1) – Fibra de 9/125 µm – 32.500 m (2) Alimentación Tensión Funcionamiento 9.6...60 V CC/18…30 V CA, voltaje extrabajo de seguridad (SELV) Grado de protección IP 20 Dimensiones An 3 Al 3 F 74 3 131 3 111 mm Conformidad con las normas IEC 61131-2, UL 508, UL 1604 Clase 1 División 2, CSA C22.2 14 (cUL), CSA C22.2 213 Clase 1 División 2 (cUL), e, GL , C-TICK Referencias TCSESM083F1CU0 TCSESM083F2CU0 TCSESM083F1CS0 TCSESM083F2CS0 Switches Par trenzado de cobre, gestionable Par trenzado de cobre y fibra óptica, gestionable Interfaces Puertos de cobre Número y tipo 16 3 puertos 10/100BASE-TX 14 3 puertos 10/100BASE-TX 22 3 puertos 10/100BASE-TX 14 puertos 10/100BASE-TX Conectores blindados RJ45 Longitud total del par 100 m Puertos de fibra óptica Número y tipo – 2 3 puertos 100BASE-FX Conector – Dúplex SC Medio – Fibra óptica multimodo (MM) Fibra óptica Longitud de la fibra óptica Fibra de 50/125 µm – 5.000 m (1) – Fibra de 62,2/125 µm – 4.000 m (1) 32.500 m (2) Alimentación Tensión Funcionamiento 9.6...60 V CC/18…30 V CA, voltaje extrabajo de seguridad (SELV) Grado de protección IP 20 Dimensiones An 3 Al 3 F 111 3 131 3 111 mm Conformidad con las normas cUL 60950, UL 508 y CSA 142, UL 1604 y CSA 213 Clase 1 División 2, e, GL , C-TICK Referencias TCSESM163F23F0 TCSESM163F2CU0 TCSESM243F2CU0 TCSESM16F2CS0 (1) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 2.000 m). (2) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 15.000 m).
ConneXium Ethernet TCP/IP, Transparent Ready (continuación) Sistema de cableado: Switches gestionables ConneXium Switches Par trenzado de cobre y fibra óptica, gestionable - funciones adicionales Interfaces Puertos de cobre Número y tipo 8 3 puertos 10/100 BASE-TX 6 3 puertos 10/100 BASE-TX 6 3 puertos 10/100 BASE-TX Conectores blindados RJ45 Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m Puertos de fi bra óptica Número y tipo – 2 3 puertos 100BASE-FX 2 3 puertos 100BASE-FX Conectores – Dúplex SC Dúplex SC Medio – Fibra óptica multimodo (MM) Fibra óptica monomodo (SM) Longitud de la fibra óptica Fibra de 50/125 µm – 5.000 m (1) – Fibra de 62,2/125 µm – 4.000 m (1) – Fibra de 9/125 µm – – 32.500 m (2) Análisis de atenuación Fibra de 50/125 μm – 8 dB – Fibra de 62,2/125 µm – 11 dB – Fibra de 9/125 µm – – 16 dB Servicios Ethernet Cliente FDR, SNTP V3, SNTP, filtrado multicast de optimización del protocolo Global Data, configuración mediante acceso web, VLAN, IGMP Snooping, RSTP (Rapid Spanning Tree Protocol), priorización y seguridad por puerto, control por secuencia de datos Topología Número de switches En cascada Ilimitado Redundante en anillo 50 como máx. Redundancia Alimentaciones redundantes, anillo simple redundante, acoplamiento de anillo Alimentación Tensión Funcionamiento 18 - 60 V, voltaje extrabajo de seguridad (SELV) Consumo de potencia 10 W 12 W 12 W Grado de protección IP30 Dimensiones An 3 Al 3 F 120 3 137 3 115 mm Conformidad con las normas IEC/EN 61131-2, IEC 61850-3, UL 508, UL ISA-12.12.-01 Clase 1 División 2 Grupo A, B, C, D, CSA 22.2 Nº 142 (cUL), CSA 22.2 Nº 213 Clase 1 División 2 (cUL), e, GL, C-Tick Relé con alarma Fallo de alimentación, fallo de red Ethernet o fallo de puerto de comunicación (contacto sin tensión de 2 A máx. a 30 V CC) Referencias TCSESM083F23F1 TCSESM063F2CU1 TCSESM063F2CS1 (1) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 2.000 m). (2) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 15.000 m). 8 8/6
8/7 8 ConneXium Ethernet TCP/IP, Transparent Ready (continuación) Sistema de cableado: Switches gestionables ConneXium Switches Par trenzado de cobre y fibra óptica, gestionable Par trenzado de cobre, gestionable Interfaces Puertos de cobre Número y tipo 8 3 puertos 10/100 BASE-TX 8 3 puertos 10/100 BASE-TX 2 3 puertos 100 BASE-TX (Gigabits) Conectores blindados RJ45 Medio Par trenzado blindado, categoría CAT 5E Longitud total del par 100 m Puertos de fibra óptica Número y tipo 2 3 puertos 100BASE-SX (1) 2 3 puertos 100BASE-LH (2) 2 3 puertos 100BASE-LX (3) – Conectores LC – Medio Fibra óptica multimodo (MM) Fibra óptica monomodo (SM) Fibra óptica monomodo y multimodo (MM/SM) – Longitud de la fibra óptica Fibra de 50/125 µm 550 m – 550 m – Fibra de 62,2/125 µm 275 m – 550 m – Fibra de 9/125 µm – 8 - 72.000 m 20.000 m – Análisis de ate nuación Fibra de 50/125 μm 7,5 dB – 11 dB – Fibra de 62,2/125 µm 7,5 dB – 11 dB – Fibra de 9/125 µm – 6 - 22 dB 11 dB – Servicios Ethernet Cliente FDR, SNTP V3, SNTP, filtrado multicast de optimización del protocolo Global Data, configuración mediante acceso web, VLAN, IGMP Snooping, RSTP (Rapid Spanning Tree Protocol), priorización y seguridad por puerto, control por secuencia de datos Topología Número de switches En cascada Ilimitado Redundante en anillo 50 como máx. Redundancia Alimentaciones redundantes, anillo simple redundante, acoplamiento de anillo Alimentación Tensión Funcionamiento 9,6...60 V CC/18…30 V CA, voltaje extrabajo de seguridad (SELV) Grado de protección IP20 Dimensiones An 3 Al 3 F 111 3 113 3 111 mm Conformidad con las normas cUL 60950, UL 508 y CSA 22.2, UL 1604 y CSA 213 CSA 22.2 No. 213 Clase 1 División 2, e, GL Referencias TCSESM103F2LG0 TCSESM103F23G0 (1) Con módulo de fibra óptica TCSEAAF1LFU00 para solicitar por separado. (2) Con módulo de fibra óptica TCSEAAF1LFH00 para solicitar por separado. (3) Con módulo de fibra óptica TCSEAAF1LFS00 para solicitar por separado. Switches Par trenzado de cobre y fibra óptica, gestionable Par trenzado de cobre, gestionable Interfaces Puertos de cobre Número y tipo 6 3 puertos 10/100 BASE-TX 8 3 puertos 10/100 BASE-TX Conectores blindados RJ45 Longitud total del par 100 m Puertos de fibra óptica Número y tipo 2 3 puertos 100 BASE-SX 3 3 puertos 100 BASE-LX - Conector Dúplex SC - Medio Fibra óptica multimodo (MM) - Longitud de la fibra óptica Fibra de 50/125 µm 5.000 m (1) - Fibra de 62,2/125 µm 4.000 m (1) - Análisis de atenuación Fibra de 50/125 µm 8 dB - Fibra de 60,2/125 µm 11 dB - Servicios Ethernet Cliente FDR, SNTP, SNTP, filtrado multicast de optimización del protocolo Global Data, configuración mediante acceso web, IGMP Snooping, RSTP (Rapid Spanning Tree Protocol), priorización y seguridad por puerto, control por secuencia de datos Topología Número de switches En cascada Ilimitado Redundante en anillo 50 como máx. Redundancia Fuentes de alimentación redundantes Conformidad con las normas UL 508, CSA C22.2, CSA No. 213, UL 1604, e Referencias TCSESB083F23F0 TCSESB083F2CU0 TCSESB093F2CU0 (1) La longitud depende del análisis de atenuación y de la atenuación de la fibra óptica (valor típico: 2.000 m).
8/8 8 ConneXium Pasarelas Ethernet Pasarela Ethernet/Modbus y pasarela/router Ethernet/Modbus Plus Tipo de pasarela TSX ETG 100 Servicios Transparent Ready Clase B10 Servicios web estándar Configuración Páginas web predefinidas Lectura/escritura Acceso a lista de productos conectados, lectura de registros de los dispositivos Modbus Diagnóstico Mediante páginas Web predefinidas: diagnóstico en enlaces Ethernet y Modbus Ethernet TCP/IP: servicios de gestión de comunicación Mensajería Modbus Lectura/escritura Modbus de registros de dispositivos conectados SNMP Agente SNMP, administración de dispositivos con un administrador SNMP Protocolo BOOTP Cliente FDR (sustitución de producto defectuoso) Seguridad Pequeño cortafuegos incorporado (filtrado de direcciones IP) y protección por contraseña Conectividad Ethernet Interfaz física 10BASE-T/100BASE-TX (RJ45) Velocidad de transmisión de datos 10/100 Mbps con reconocimiento automático Medio Par trenzado Conectividad Modbus Tipo de puerto RS 485 (de 2 o 4 hilos) o RS 232 Protocolo Modbus (RTU y ASCII) Velocidad de transmisión máxima 38,4 Kbps (RS 485), 57,6 Kbps (RS 232) Número de dispositivos 32 máx. Alimentación 24 V CC, 4 W o mediante un dispositivo de fuente de alimentación PoE (Power Over Ethernet - IEEE 802.3af) Grado de protección IP 30 Dimensiones An 3 Al 3 F 72 3 76 3 81 mm, montaje en carril DIN simétrico Conformidad con las normas UL, cUL (conforme a CSA C22-2 nº 14-M91), UL508, C-TICK, e Referencia TSX ETG 100 (1) (1) Funciones: Twido, Compact, Momentum, TSX Micro, Altivar, Altistart, Magelis, ... Todos los productos compatibles con el estándar Modbus. Tipo de pasarela Pasarela/router Ethernet/Modbus Plus Clase B10 Servicios Transparent Ready Clase B10 Servicios web estándar Configuración Páginas web predefinidas Lectura/escritura Acceso a lista de productos conectados, lectura de registros de los dispositivos Modbus Plus Diagnóstico Mediante páginas Web predefinidas: diagnóstico en enlaces Ethernet y Modbus Plus Servicios de comunicación Ethernet TCP/IP estándar Mensajería TCP Modbus Agente SNMP Funciones Pasarela de comunicación Ethernet/Modbus Plus (Modbus Plus de tipo "muchos a muchos") Interface para programación Ethernet/Modbus Plus Interfaces Puerto Ethernet TCP/IP Tipo 1 3 puerto 10BASE-T/100BASE-TX Conectores blindados RJ45 Medio Par trenzado blindado Distancias máx. 100 m Puerto serie Tipo 1 3 Modbus Plus Conectores blindados Conector SUB-D de 9 contactos Medio Par trenzado blindado (sencillo o doble) Alimentación Tensión 110/220 V CA (93,5 V CA…242 V CA), 47…63 Hz Grado de protección IP 20 Dimensiones An 3 Al 3 F 122 3 229 3 248 mm Conformidad con las normas UL 508, CSA 142, e Referencia 174 CEV 200 40 (2) (2) Funciones: 1 puerto Ethernet, 10BASE-T/100BASE-TX, 1 puerto Modbus Plus.
8/9 8 ConneXium Ethernet TCP/IP, Transparent Ready Sistema de cableado: Componentes de conexión Cables de conexión de cobre blindados Se ofrecen los cables de conexión blindados ConneXium en dos ofertas con el fin de responder a los distintos estándares y homologaciones en vigor: Cables blindados de par trenzado homologados EIA/TIA 568 para mercados CE Longitud m 2 5 12 40 80 Cables paralelos Preequipado en los extremos 2 conectores tipo RJ45 para la conexión hacia equipo terminal (DTE) Referencias 490 NTW 000 02 490 NTW 000 05 490 NTW 000 12 490 NTW 000 40 490 NTW 000 80 Cables cruzados Preequipado en los extremos 2 conectores tipo RJ45 para la conexión entre hubs, switches y transceivers Referencias – 490 NTC 000 05 – 490 NTC 000 40 490 NTC 000 80 Conformidad con las normas EIA/TIA-568, categoría CAT 5E IEC 11801/EN 50173, clase D Resistencia al fuego • NFC 32070# clasificación C2 • Normas IEC 322/1 • Baja emisión de humos y libre de halógenos Cables de fibra óptica de vidrio Longitud m 5 5 3 5 Cables de fibra óptica de vidrio Preequipado en los extremos 1 conector tipo SC 1 conector tipo ST (BFOC) 2 conectores tipo MT-RJ 1 conector tipo MT-RJ 1 conector tipo MT-RJ Referencias 490 NOC 000 05 490 NOT 000 05 490 NOR 000 03 490 NOR 000 05 Cables destinados a • Hacia equipo terminal (DTE) • Entre hubs, transceivers y switches Cables M12 M12 / M12 Longitud (m) 1 3 10 25 40 Referencia TCSECL1M1MppS2pp RJ45 / M12 Longitud (m) 1 3 10 25 40 Referencia TCSECL1M3MppS2pp Cables blindados de par trenzado homologados EIA/TIA 568 para mercados UL Longitud m 2 5 12 15 40 80 Cables paralelos Preequipado en los extremos 2 conectores tipo RJ45 para la conexión hacia equipo terminal (DTE) Referencias 490NTW00002U 490NTW00005U 490NTW00012U – 490NTW00040U 490NTW00080U Cables cruzados Preequipado en los extremos 2 conectores tipo RJ45 para la conexión entre hubs, switches y transceivers Referencias – 490NTC00005U – 490NTC00012U 490NTC00040U 490NTC00080U Material • CEC tipo FT-1 • NEC tipo CM Cables Ethernet Longitud m 1 2 3 5 10 Cat. 5E con RJ45 Referencias CE TCSECE3M3M1S4 TCSECE3M3M2S4 TCSECE3M3M3S4 TCSECE3M3M5S4 TCSECE3M3M10S4 UL TCSECU3M3M1S4 TCSECU3M3M2S4 TCSECU3M3M3S4 TCSECU3M3M5S4 TCSECU3M3M10S4
8/10 8 AS-Interface Interfaces Modicon para productos genéricos IP20 para montaje en envolvente Número de entradas 2 (0…10 V) 2 (0/4…20mA) 4 4 4 aisladas Número de salidas – – 4 de relé, 2 A 4 estáticas, 0,5 A 4 estáticas, 0,5 A Tipo de direccionamiento Estándar Alimentación por AS-Interface Entradas y alimentación del captador (200 mA máx.) – Alimentación por fuente externa de 24 V CC (cable AUX negro) – – – Salidas (2) Perfil de AS-Interface S.7.3.F.D S.7.3.F.D S.7.0.F.E S.7.0.F.E S.7.0.F.E Consumo máximo de AS-Interface (excepto la alimentación del captador) 60 mA 60 mA 110 mA 50 mA 20 mA Dimensiones An 3 F 3 Al 25 3 77 3 87 mm 25 3 77 3 87 mm 25 3 77 3 87 mm 25 3 77 3 87 mm 25 3 77 3 87 mm Referencias ASI20MA2VU ASI20MA2VI ASI20MT4I4OR ASI20MT4I4OS ASI20MT4I4OSA Accesorio (1) para la conexión a cables planos TCSATN01N2 TCSATN01N2 TCSATN01N2 TCSATV01N2 TCSATV01N2 Interface modular, anchura 25 mm V2.1 con direccionamiento estándar Analógica Digital (1) O conexión directa de bornero con tornillos (sin accesorio). (2) Entradas, salidas y alimentación del captador (200 mA máx.). Número de entradas 4 2 4 4 4 aisladas Número de salidas – 1 triac, 2 A 3 de relé, 2 A 3 estáticas, 0,5 A 3 estáticas, 0,5 A Tipo de direccionamiento Ampliado (A/B) Alimentación por AS-Interface Entradas y alimentación del captador (200 mA máx.) (3) – Alimentación por fuente externa de 24 V CC (cable AUX negro) – – – Salidas (2) Perfil de AS-Interface S.0.A.7.0 S.3.A.7.0 S.7.A.7.0 S.7.A.7.0 S.7.A.7.0 Consumo máximo de AS-Interface (excepto la alimentación del captador) 50 mA 40 mA 90 mA 50 mA 20 mA Dimensiones (An 3 F 3 Al) 25 3 77 3 87 mm 25 3 77 3 87 mm 25 3 77 3 87 mm 25 3 77 3 87 mm 25 3 77 3 87 mm Referencias ASI20MT4IE ASI20MT2I1OTE ASI20MT4I3ORE ASI20MT4I3OSE ASI20MT4I3OSAE Accesorio (1) para la conexión a cables planos TCSATN01N2 TCSATN01N2 TCSATN01N2 TCSATV01N2 TCSATV01N2 Interface modular, anchura 25 mm V2.1 con direccionamiento ampliado (A/B) Digital (1) O conexión directa de bornero con tornillos (sin accesorio). (2) Entradas, salidas y alimentación del captador (200 mA máx.). (3) Excepto ASI20MT4I3ORE (170 mA máx.).
8/11 8 AS-Interface Interfaces Modicon para productos genéricos IP67 para montaje en máquina Interface V2.1 con direccionamiento ampliado (A/B) Digital Número de entradas 4 2 – 4 4 4 8 Cableado de entrada Estándar (1 3 M12) "Y" (2 3 M12) "Y" (4 3 M12) Número de salidas – 2 estáticas, 2A 3 estáticas, 2A 3 estáticas, 2A – 3 estáticas, 2A – Tipo de direccionamiento Ampliado (A/B) Alimentación por AS-Interface Entradas y alimentación del captador (200 mA máx. excepto ASI67FFP22•: 100 mA) Alimentación por fuente externa de 24 V CC (cable AUX negro) – Salidas – Salidas – Salidas – Perfil de AS-Interface S.0.A.7.0 S.B.A.7.0 S.8.A.7.0 S.7.A.7.0 S.0.A.7.2 S.7.A.7.E S.0.A.7.2 (2x) Consumo máximo de AS-Interface (excepto la alimentación del captador) 45 mA 32 mA 18 mA 48 mA 45 mA 48 mA 90 mA Dimensiones An 3 F 3 Al (mm) 45 3 42 3 80 45 3 42 3 80 45 3 42 3 80 60 3 30,5 3 151 45 3 42 3 80 60 3 30,5 3 151 60 3 30,5 3 151 Conexión IDC Interface ASI67FFP40E ASI67FFP22E ASI67FFP03E ASI67FFP43E ASI67FFP40EY ASI67FFP43EY ASI67FFP80EY Base de conexión estándar ASI67FFB01 (1) ASI67FFB01 (1) ASI67FFB01 (1) ASI67FFB03 ASI67FFB01 (1) ASI67FFB03 ASI67FFB03 M12 Interface + base conexión ASI67FMP40E ASI67FMP22E ASI67FMP03E ASI67FMP43E ASI67FMP40EY ASI67FMP43EY – (1) Está disponible una base de conexión con centros de fijación compatibles con la base de conexión ASIB4VM12 Referencia ASI67FFB02. Interface V2.1 con direccionamiento estándar Digital Número de entradas 4 2 – 4 4 8 Cableado de entrada Estándar (1 3 M12) "Y" (2 3 M12) "Y" (4 3 M12) Número de salidas – 2 estáticas, 2A 4 estáticas, 2A 4 estáticas, 2A 4 estáticas, 2A – Tipo de direccionamiento Estándar Alimentación por AS-Interface Entradas y alimentación del captador (200 mA máx. excepto ASI67FFP22•: 100 mA) Alimentación por fuente externa de 24 V CC (cable AUX negro) – Salidas Salidas Salidas Salidas – Perfil de AS-Interface S.0.0.F.E S.3.0.F.E S.8.0.F.E S.7.0.F.E S.7.1.F.E S.0.1.F.F (2x) Consumo máximo de AS-Interface (excepto la alimentación del captador) 45 mA 32 mA 19 mA 49 mA 49 mA 90 mA Dimensiones An 3 F 3 Al (mm) 45 3 42 3 80 45 3 42 3 80 45 3 42 3 80 60 3 30,5 3 151 60 3 30,5 3 151 60 3 30,5 3 151 Conexión IDC Interface ASI67FFP40D ASI67FFP22D ASI67FFP04D ASI67FFP44D ASI67FFP44DY ASI67FFP80DY Base de conexión estándar ASI67FFB01 (1) ASI67FFB01 (1) ASI67FFB01 (1) ASI67FFB03 ASI67FFB03 ASI67FFB03 M12 Interface + base conexión ASI67FMP40D ASI67FMP22D ASI67FMP04D ASI67FMP44D ASI67FMP44DY – (1) Está disponible una base de conexión con centros de fijación compatibles con la base de conexión ASIB4VM12 Referencia ASI67FFB02. Número de entradas 4 2 – 4 Cableado de entrada Estándar (1 3 entrada M12) Número de salidas – 2 estáticas, 2A 4 estáticas, 2A 4 estáticas, 2A Tipo de direccionamiento Estándar Alimentación por AS-Interface Entradas y alimentación del captador (200 mA máx. excepto ASI67FFP22•: 100 mA) Alimentación por fuente externa de 24 V CC (cable AUX negro) – Salidas Salidas Salidas Perfil de AS-Interface S.0.0.F.F S.3.0.F.F S.8.0.F.F S.7.0.F.F Consumo máximo de AS-Interface (excepto la alimentación del captador) 45 mA 32 mA 19 mA 49 mA Dimensiones An 3 F 3 Al (mm) 45 3 42 3 80 45 3 42 3 80 45 3 42 3 80 60 3 30,5 3 151 Conexión IDC Interface ASI67FFP40A ASI67FFP22A ASI67FFP04A ASI67FFP44A Base conexión estándar ASI67FFB01 ASI67FFB01 ASI67FFB01 ASI67FFB03 Interface V2.1 (compatible con V1) con direccionamiento estándar Digital
AS-Interface Sistema de instalación Módulos maestros Nº máximo de módulos maestros por autómata 2 2, 4 u 8 en función del procesador 1 8 (1) – Compatibilidad con interfaces y componentes de AS-Interface V1 / V2.1 V1 / V2.1 V1 V1 V1 / V2.1 / V3.0 Conexión directa al cable AS-Interface Mediante bornero Mediante bornero Mediante bornero Mediante bornero Mediante bornero Nº máximo de direcciones 62 62 31 31 62 Tipo de direccionamiento Estándar/Ampliado (A/B) Estándar/Ampliado (A/B) Estándar Estándar Estándar/Ampliado (A/B) Compatibilidad con interfaces analógicos Sí Sí – – Sí Compatibilidad con interfaces de seguridad Sí Sí Sí Sí Sí Perfi l de AS-Interface M.3 M.2.E M.2 M.2 M.4 Referencias TWDNOI10M3 TSXSAY1000 TSXSAZ10 140EIA92100 TCSAGEA1SF13F Plataforma Twido Premium Micro Quantum Ethernet GW (1) 4 por rack local, 4 por E/S remota, 2 por E/S distribuida. Fuentes de alimentación 7 6 5 4 3 2 1 5,8 4,5 3 0 1 2 3 4 5 Current in A at 30 V ASInterface Current in A at 24 V Tensión de entrada 100…240 V CA 100…240 V CA 100…240 V CA Tensión de salida de AS-Interface 30 V CC 30 V CC 30 V CC Tensión de salida auxiliar – – 24 V CC Potencia nominal de AS-Interface 73 W 146 W 73 W Potencia nominal auxiliar – – 72 W Corriente nominal de AS-Interface 2,4 A 4,8 A 2,4 A Corriente nominal AUX – – 3 A Conexión directa al cable AS-Interface Mediante bornero Mediante bornero Mediante bornero Dimensiones An 3 F 3 Al (mm) 54 3 120 3 120 81 3 120 3 120 81 3 120 3 120 Referencias sin detección de fallo a tierra ASIABLB3002 ASIABLB3004 ASIABLM3024 con detección de fallo a tierra ASIABLD3002 ASIABLD3004 – Tipo de alimentación AS-Interface AS-Interface + Auxiliar 8 (2) Fuente de alimentación con salida máxima constante, ver la curva anterior. Relé de control de aislamiento Grado de protección IP20 Número de contactos NANC 2 relés, cada uno con 1 contacto NA Tensión de funcionamiento asignada 50 V CC Dimensiones An 3 F 3 Al (mm) 90 3 58 3 76 Referencias RM0PAS101 (3) Tipo Para la línea AS-Interface (3) Proporcionado con un adaptador de impedancia. 8/12
8/13 8 OFS Software para servidor de datos OPC Tipo Servidor de datos OPC OFS Small OFS Large Número de elementos 1000 elementos Ilimitado Protocolos OPC OPC DA, OPC UA OPC DA, OPC UA , OPC XML DA Referencias Licencia de un puesto TLX CDSUOFS34 TLX CDLUOFS Licencia de 10 puestos TLX CDSTOFS34 TLX CDLTOFS34 Licencia de 200 puestos – TLX CDLFOFS34 Programa de aplicación cliente remota DCOM o HTTP Estación OFS Programa aplicación cliente local Red Ethernet TCP/IP Símbolo de datos (Concept, PL 7 o Unity Pro) Red X-Way Red Modbus Quantum Momentum Premium TSX Micro Descripción Basado en los protocolos estándar de la fundación OPC, el software OFS (OPC Factory Server) permite que las aplicaciones cliente OPC (locales o remotas) como SCADA, supervisores o interfaces específicos, accedan en tiempo real a los datos de los equipos y autómatas de Schneider Electric. OFS es un servidor de datos multidispositivo que permite utilizar simultáneamente varios protocolos de comunicación y acceder a las variables de los equipos a través de sus direcciones físicas o sus símbolos. OFSV3.40 proporciona a SCADA en la fuente datos con marcación de fecha y hora, una resolución de 1 ms para módulos BMXERT y una resolución de 10 ms con x80 /S digitales regulares. Equipos admitidos • Autómatas Modicon Quantum, Premium, Micro, Compact y Momentum • Autómatas TSX Series 7 y April Series 1000 de Schneider Electric • Dispositivos serie Modbus o Uni-Telway conectados a través de las pasarelas Schneider Electric y Merlin Gerin de las gamas TSX ETG 10xx, EGX xxx, etc. Redes y protocolos admitidos • Modbus: Modbus serie, Modbus Plus, Modbus TCP/IP • XWAY/UNI-TE: Uni-Telway, FIPWAY, ETHWAY, ISAWAY, PCIWAY Apertura OFS V3.40, integra las especificaciones más recientes de la fundación OPC: • OPC-DA (OPC Data Access) • OPC-UA (OPC Unified architecture) • .NET API interface • OPC XML-DA V1.0 (OPC XML Data Access) El desarrollo de interfaces específicos es todavía más fácil y abierto. Así los desarrolladores e integradores de sistemas pueden crear sus propias aplicaciones "personalizadas" (en Visual Basic, VBA for Excel, C++, etc.) para acceder a los dispositivos de control de Schneider Electric. El interface OPC XML-DA V1.0 permite también conectar aplicaciones cliente de Windows y que no sean de Windows, así como acceder de forma remota a través de Internet con firewalls.
8/14 8 FactoryCast Servidores web y pasarelas Incorporados en los módulos de comunicación TCP/IP para los autómatas Modicon M340, Premium y Quantum, los servidores web FactoryCast proporcionan acceso seguro a las funciones de diagnóstico, supervisión y mantenimiento de las instalaciones de automatización, a través de un navegador web sencillo Módulos FactoryCast para autómatas Funciones de diagnóstico y supervisión "listas para usar" incorporadas en un módulo de autómata accesible de forma remota a partir de un navegador web sencillo: • Comunicación en tiempo real basada en Ethernet TCP/IP (Modbus y Uni-TE) • Acceso seguro al diagnóstico del sistema autómata y la aplicación • Supervisión o control numérico o gráfico de los datos • Notificaciones por correo electrónico • Servidor web abierto a la personalización del usuario y la creación de páginas web para un diagnóstico adaptado a sus necesidades • Bibliotecas de objetos gráficos animados • Comunicaciones abiertas utilizando el protocolo SOAP/XML como interface de servidor (servicios web) • Visualización del programa Unity Pro IEC a través de páginas web • Novedad: visor de racks basado en SilverLight • Novedad: páginas web personalizadas utilizando Microsoft Expression Blend Módulos FactoryCast HMI para autómatas Funciones de diagnóstico idénticas a módulos FactoryCast + nuevas funciones HMI/SCADA incorporadas integradas en un módulo de autómata: • Visualización del programa Unity Pro IEC y las pantallas del operador a través de páginas web • Adquisición de los datos del autómata • Scripts de cálculo para base de datos en tiempo real de procesamiento de datos (1000 variables) • Notificaciones de alarmas e informes por correo electrónico. • Archivo de datos directamente en servidores de bases de datos (SQL, Oracle, MySQL) • Registro de datos en archivos CSV en el módulo • Gestión de recetas con bases de datos de lectura • Función de gestión de informes en HTML dinámico • Servidor web abierto a la personalización de páginas web • Supervisión incorporada a través de pantallas gráficas y páginas web personalizadas • Supervisión de los datos y supervisión de los gráficos (lectura/escritura) • Bibliotecas de objetos gráficos animados • Comunicaciones abiertas utilizando el protocolo SOAP/XML como interface de servidor (servicios web)
