Presentación Smart Data Center -Disponibilidad y máxima calidad eléctrica en CPD-

Material de apoyo en la presentación del pasado webinar celebrado el 3 de Diciembre de 2015 sobre Smart Data Center . De la mano de Oscar Bermúdez–Responsable Ingenierías y Key Accounts.

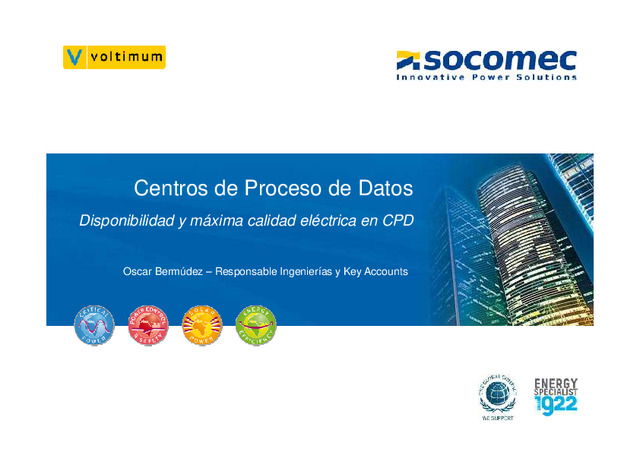

Centros de Proceso de Datos Disponibilidad y máxima calidad eléctrica en CPD Oscar Bermúdez – Responsable Ingenierías y Key Accounts

Presentation title (to modify in the first slide master) 17/02/2014 22 SOCOMEC

Presentation title (to modify in the first slide master) 17/02/2014 3 Fabricante especialista en soluciones de baja tensión para la disponibilidad, control y máxima eficiencia de sus instalaciones eléctricas . Grupo SOCOMEC La fuerza de un especialista • 93 años diseñando soluciones • 3100 empleados • 21 filiales • 9 fábricas / zonas de producción • Presencia internacional • 427M€ de facturación anual • 3 plataformas de ensayos Fábrica y sede de SOCOMEC en Benfeld, Francia

Presentation title (to modify in the first slide master) 17/02/2014 4 • 3 plataformas de ensayos equipadas con la última tecnología (Benfeld, Huttenheim e Isola Vicentina) • Superficie de 3500 m² reservada exclusivamente para ensayos • 50 especialistas asegurando la fiabilidad y conformidad de los productos • Gran cantidad de ensayos desarrollados de manera independiente • Numerosas certificaciones cumpliendo normativas internacionales. • Servicio de ensayos personalizados disponibles para clientes y partners Grupo SOCOMEC Instalaciones propias para ensayos LABORATORIO Pierre Siat Plataforma de 100 kA eficaces de cortocircuito 1s Tres plataformas de soportando 10 kA de sobrecarga Acreditado por COFRAC Miembro de ASEFA y LOVAG Partner de cuerpos de certificación internacionales: KEMA, GOST, UL, CSA, etc. Variedad de ensayos: Temperatura, medioambiental, dieléctricos, CC, mecánicos, aislamiento, etc.

Presentation title (to modify in the first slide master) 17/02/2014 5 Grupo SOCOMEC ¿Qué aportamos a sus proyectos? Visión de un especialista Soluciones adaptadas a las aplicaciones de los clientesEscuchamos los requisitos de los clientesPersonal especializado Espíritu innovador Tecnologías de vanguardiaPolítica de patentesLanzamiento periódico de novedades10% de la facturación en I+D+i Know-how de un fabricante Comprometidos con la calidadLEAN manufacturing: producción ajustadaFábrica de SAIs más grande de Europa Nivel de servicio Consultoría de proyecto en las fases de diseñoServicio técnico de mantenimiento con presencia internacionalAuditoría y consultoría

Presentation title (to modify in the first slide master) 17/02/2014 6 Reconocimientos 6

Presentation title (to modify in the first slide master) 17/02/2014 7 Posicionamiento Socomec Especialista en alimentación crítica y eficiencia energética

Presentation title (to modify in the first slide master) 17/02/2014 8 2008 Page 8 Agenda del webinar Escenario DTC Clasificación de los Data Center Conceptos técnicos: DISPONIBILIDAD EFICIENCIA FLEXIBILIDAD REDUCCIÓN TCO MANTENIBILIDAD SOLUCIONES SOCOMEC para DTC PREGUNTAS

Presentation title (to modify in the first slide master) 17/02/2014 99 Escenario DTC

Presentation title (to modify in the first slide master) 17/02/2014 10 El mercado Segmentación CPD Superfície Potencia Racks PEQUEÑO 100m2 150 kVA 20 racks MEDIO 500 m2 750 kVA 100 racks GRANDE 500 to 3000 m2 750 to 3000 kVA 100 to 500 racks MUY GRANDE 3000 m2 3000 kVA 500 racks SINGLE or NETWORK CLOSET or SERVER ROOM 20m2 & 30 kVA GARTNER 2012 / EPA / SOCOMEC

Presentation title (to modify in the first slide master) 17/02/2014 11 El mercado Segmentación Compañía Ubicación Internet - Muy Alta Fiabilidad - Heterogéneo - Densidad Media - Personalizado - Tier 3-4 - Fiabilidad media - Heterogéneo - Densidad media - Estandarizado - Tier 2-3 - Fiabilidad media - Homogéneo - Alta densidad - Estandarizado - Tier 1-2

Presentation title (to modify in the first slide master) 17/02/2014 12 Rendimiento + Fiabilidad + Eficiencia Maximizar eficiencia energética Reducir costes operacionales Reducir el PUE Reducir la huella de carbono Eficiencia Reducción TCO Control del consumo energético Optimizar capacidad energética Optimizar espacio Disponibilidad en cargas críticas Calidad de suministro Seguridad Soporte técnico continuo Disponibilidad Ajustable a las necesidades del cliente Soluciones escalables Reconfiguración sencilla Rápido despliegue Flexibilidad Mejorar calidad servicio - CIM Diagnostico y monitorización remota Mantenibilidad Aspectos clave

Presentation title (to modify in the first slide master) 17/02/2014 13 PDU PDU UPS 1 UPS 2 UPS 3 UPS 4 Lighting Facility loads RPP In-RowPDU Rack PDU, B Crac Units Dist Switchboard Dist. Swit. Rack PDU, A UPS RPP Dist Switchboard IT infra Dist Switchboard SOCOMEC EPMS, DATA CENTER, HARDWARE Branch CircuitMetering ATS ATS Main Distribution Switchgear B Dist. Swit. Main Distribution Switchgear A PDU RPP Rack PDU metering STS PDU Facility loads Emergency Lighting UPS Análisis de red Submetering Refacturación Control consumos Control calidad

Presentation title (to modify in the first slide master) 17/02/2014 14 2008 Page 14 Hasta 4 kW por Blade chassis Por rack - 24kW aprox. Data Centers- Escenario- Características INSTALACION DE RACKS DE SERVIDORES ALTA DENSIDAD Instalación en DTC de Blade servers Un “blade server ” es un “servidor de hojas”; contiene procesadores, memoria, discos duros, NICs Ethernet integrado, opcionalmente, Canales de Fibra HBAs, gestión y control de hardware y otras tecnologías de entrada y salidas (I/O). Los servidores de hoja se conectan a un chasis que proporciona infraestructuras compartidas tales como energía, refrigeración, control del servidor, interruptores de KVM, etc. Se pueden conectar entre sí. Cada chasis normalmente ocupa “7U” de un “estándar” de 42U. Por tanto, 1 rack puede contener hasta 6 chasis. 7U

Presentation title (to modify in the first slide master) 17/02/2014 15 Escenario Req Potencia crece = Crece demanda pot. UPS Cooling – Más calor disipada SUBEN COSTES INSTALACIÓN COSTE TOTAL PROPIEDAD (TCO)

Presentation title (to modify in the first slide master) 17/02/2014 16 16 Clasificación Data Centers

Presentation title (to modify in the first slide master) 17/02/2014 17 2008 Page 17 Clasificación Infraestructura Data Centers • Clasificación “TIER” por Uptime Institute - proporciona estándar industrial para la infraestructura en los DATA CENTERS,- cubre la infraestructura eléctrica y mecánica(Air com),- certificación de la instalación “on site” por técnicos especialistas- Certificación: Diseño, construcción y Sostenibilidad operativa (Oro, Plata,Bronce).- No entra en analizar los suministros fuera del propio DTC fuente : Uptime Institute fuente : TIA-942 (Telecommunications Infrastructure Standard for Data Centres) - estándar diseñado por la Telecommunications Industry Association (TIA)- define una guía para la planificación y construcción de data centres,- adapta sistemas de cableado & diseños de la red • TIA-942 (recomendaciones; no puede usar nomenclatura TIER) 2 clasificaciones aplicables

Presentation title (to modify in the first slide master) 17/02/2014 18 2008 Page 18 CLASIFICACIÓN TIER « DATA CENTER » Requerimientos TIER TIER I TIER II TIER III TIER IV “Caminos” suministro N N N+1 2N Grupo Electrógeno N N+1 N+1 2N o 2 (N+1) UPS N N+1 N+1 2N o 2 (N+1) Duración periodos criticos 8h al día 7 x 24 x siempre 7 x 24 x siempre Mantenimiento Necesita paro Necesita paro Concurrente Sin posibilidad fallo. Corte anual Necesita paro Mantenimiento preventivo con o sin corte Sin necesidad corte Coste eléctrico / kW de potencia critica $ 50-250 $ 250-1000 $ 2000-3000 $ 2500-5300 Disponibilidad /MTBF 99,67% 99,79% 99,98% 99,99% Mantenimiento perfecto / sin tener que parar. Sin posibilidad de fallo

Presentation title (to modify in the first slide master) 17/02/2014 19 19 TIER I & II Arquitectura Típica TIER II Utility Sw Gear GEN N UPS N UPS OUTPUT Sw Gear PDU Mech. Sw Gear Mech. system Computer UPS +1 Mech. Sw Gear GEN +1 TIER I Utility Sw Gear GEN N UPS N UPS OUTPUT Sw Gear PDU Mech. Sw Gear Mech. system Computer

Presentation title (to modify in the first slide master) 17/02/2014 20 2008 Page 20 TIER III Utility Sw Gear GEN N UPS N UPS OUTPUT Sw Gear PDU Mech. Sw Gear Mech. system Computer UPS +1 Gen. Sw Gear GEN +1 Critical MCC Critical fan or pump Mech. Sw Gear Critical MCC Utility Sw Gear ALT output Sw gear PDU TIER III Arquitectura Típica 1+1 redundant or Parallel redundant

Presentation title (to modify in the first slide master) 17/02/2014 21 TIER IV Utility Sw Gear GEN N UPS N UPS OUTPUT Sw Gear PDU Mech. Sw Gear Mech. system Computer UPS +1 Gen. Sw Gear GEN +1 Critical MCC Critical fan or pump Mech. Sw Gear Critical MCC Utility Sw Gear UPS output Sw gear PDU GEN N Gen. Sw Gear GEN +1 UPS N UPS +1 TIER IV Arquitectura Típica STS

Presentation title (to modify in the first slide master) 17/02/2014 22 2008 Page 22 Servidor Entrada única server server server server Arquitectura 2N Servers doble alimentación P D U P D U P D U P D U P D U P D U P D U P D U STS Data Storage,Mainframes B A UPS A UPS B P D U B n P D U A n 2 caminos de potencia activos TIER IV

Presentation title (to modify in the first slide master) 17/02/2014 23 23 El concepto de DISPONIBILIDAD 23

Presentation title (to modify in the first slide master) 17/02/2014 24 2008 Page 24 DEFINICIÓN UPTIME - DOWNTIME “Uptime” es una medida del tiempo que un sistema de computadoras ha estado "up" y funcionando. Representa la definición opuesta al término “ downtime ”, tiempo en que un sistema ha estado NO OPERATIVO. El “uptime” y fiabilidad de los sistemas informáticos (IT) y de los de comunicaciones se mide en número de nueves . “ 5 nueves" significa 99.999% de disponibilidad, que traducido a un tiempo de “downtime” representa aprox. 5 minutos y 15 segundos por año.

Presentation title (to modify in the first slide master) 17/02/2014 25 2008 Page 25 DEFINICIÓN DE DISPONIBILIDAD « Fracción de tiempo que un sistema reparable está disponible para su uso » TÉRMINO INGLÉS: Availability A = Availability MTTR = Mean Time To Repair MTBF = Mean Time Between Failure

Presentation title (to modify in the first slide master) 17/02/2014 26 Levers to increase Critical Power Availability •A : Availability•MTBF :Mean time between failure•MTTR: Mean time to repair

Presentation title (to modify in the first slide master) 17/02/2014 27 2008 Page 27 99.9 % = 8 horas 99.99 % = 53 minutos 99.999 % = 5 minutos 99.9999 % = 30 segundos 99.99999 % = 3 segundos Availability (Disponibilidad) : medida Disponibilidad~UPTIME 1 año = 8760 horas No disponibilidad (1–A) ~DOWNTIME 99 % = 3.5 días 99. 9 9 . .. …% 99. 9 9 9 .. …% 99. 9 9 9 9 % 99. 9 9 9 9 9 %

Presentation title (to modify in the first slide master) 17/02/2014 28 Aplicaciones finales ATS Alumbrado Refrigeración CGBT ATS UPS C.Distribución STS PDU RPP Racks PDU Monitorización/ Gestión y control N iv e le s d e D IS T R IB U C IÓ N E L É C T R IC A RED 1 RED 2 GE 1 GE 2

Presentation title (to modify in the first slide master) 17/02/2014 29 Disponibilidad y fiabilidad Armarios de conmutacióncompactos Posiciones estables Alimentación segura para las cargas Operación garantizada By-pass : Sin blackout al bypasear el ATS Disponibilidad de energía incluso en operaciones de mantenimiento Función transferencia fuente principal / fuente de emergencia Aplicación: ATyS p, hasta 6300A ATS Bypass

Presentation title (to modify in the first slide master) 17/02/2014 30 Disponibilidad y fiabilidad Optimización del consumo energético Optimizar costes de mantenimiento Reducir costes de reparación Mejorar la eficiencia de la instalación La monitorización de instalaciones previene de perturbaciones y cortes Soluciones para aplicaciones existentes Multipunto o monopunto DIRIS A80 : R esidual C urrent M onitoring, prevención de la pérdida de aislamiento

Presentation title (to modify in the first slide master) 17/02/2014 31 Mínimo tiempo de reparación en SAI Concepto HOT- SWAP En potencia, baterías y bypass Menor tiempo de reparación Sin riesgos para el operario Sin cortes de suministro Hot-swap power modulesand electronic boards Hot-swap bypass Hot-swap batteries Disponibilidad y fiabilidad Partes vitales redundantes Mayor robustez. Sistema redundante

Presentation title (to modify in the first slide master) 17/02/2014 32 32 Eficiencia en DTC 32

Presentation title (to modify in the first slide master) 17/02/2014 33 2008 Page 33 CÁLCULO de la EFICIENCIA en un DTC Infraestructura Power Cooling LightingPhysical SecurityFire protection IT ServersStorageNetworking WATTS IN IT WATTS DTC INPUT También llamado: Physical infrastructureSite infrastructureFacilities También llamado: IT power demandIT powerIT loadIT Critical Power load DTC OUTPUT También llamado: IT outputUseful workUseful computing work DTC USEFULCOMPUTING IT Efficiency= USEFUL COMPUNTING / IT WATTS INFRASTRUCTURE EFFICIENCY= IT WATTS / WATTS IN DTC efficiency= IT Efficiency x Infrastructure Efficiency

Presentation title (to modify in the first slide master) 17/02/2014 34 2008 Page 34 El rendimiento en un SAI ( η ) es el ratio entre la potencia activa (Pu) a la salida del SAI y la potencia activa a la entrada del SAI (Pi) η = Pu (W) / Pi (W) (baterías en flotación) La energía disipada en forma de calor con la UPS en funcionamientorepresenta naturalmente un coste extra dado por la energía térmicadisipada. Debido a esta disipación en forma de calor, se necesita unfuente eléctrica adicional para acondicionar climáticamente (AC) la saladonde esté ubicada la UPS. EFICIENCIA (rendimiento) en un SAI La mayoría de la energía que se pierde es en las perdidas de conmutación en el inversor y transformadores. Algoritmos digitales de conmutación más eficientes Transformadores de alto rendimiento

Presentation title (to modify in the first slide master) 17/02/2014 35 2008 Page 35 CURVA TÍPICA RENDIMIENTO DE UN SAI EFICIENCIA (RENDIMIENTO) en un SAI UN INCREMENTO DEL 15% EN EL RENDIMIENTO REDUCE LAS PERDIDAS POR 4 RENDIMIENTO SAI UNITARIO 86,00% 88,00% 90,00% 92,00% 94,00% 96,00% 25% 50% 75% 100% % CARGA R E N D IM IE N T O Rendimiento UPS RendimientoINVERSOR Coste de la energía / ANUAL = NC x Perdidas SAI a potencia nominal x T x c Perdidas SAI a potencia nominal= Pu x ((1 / η )-1)

Presentation title (to modify in the first slide master) 17/02/2014 36 La mejor manera de ahorrar energía GREEN POWER 2.0 tieneuna eficiencia del 96% enmodo online doble conv. GREEN POWER 2.0 asegura la protección total de la carga Probado y verificado pororganismos externos e independientes Ofrece el mayor nivel de eficiencia con protección total de la cargaDiseñado para maximizar el ahorro energético en entornos de Data Center en condiciones reales de cargaEficiencia ultra elevada para toda la gama gracias a la topología de 3 nivelesReduce la inversión y el consumo de climatización Informes de rendimiento disponibles para toda la gama El rendimiento se ofrece en diferentes condiciones reales de funcionamiento La tecnología de doble conversión es la única modalidad que ofrece protección total de la cargaCompatible con todo tipo de instalaciones y arquitecturasAlto rendimiento y tolerancia a fallos en situaciones anormales

Presentation title (to modify in the first slide master) 17/02/2014 37 Tecnología eficiente CUSTOMER BENEFIT Alta eficiencia sin compromisos Reducción de costes energéticos +11% potencia activa respecto a UPS convencionales Potencia máxima en condiciones de operación Mejor TCO ultra high efficiency in Double Conversion Mode Green Power 2.0 Green Power 2.0 Green Power 2.0 Green Power 2.0 96,5% PF1 @ 40°C & V in min Compatible withNEW storage systems

Presentation title (to modify in the first slide master) 17/02/2014 38 38 Flexibilidad

Presentation title (to modify in the first slide master) 17/02/2014 39 Medida inteligente escalable Flexibilidad – Escalabilidad Escalabilidad: facilcrecimiento Hot plug / Hot Swap Robustez Capacidad de expansiónpor escalones: añadaunidades solo cuando se necesiten S m a ll /M e d iu m P o w e r M e d iu m / la rg e P o w e r Horizontal Modular - Paralelo Vertical + Horizontal Escalable en caliente

Presentation title (to modify in the first slide master) 17/02/2014 40 Restricciones de instalación Instalación simplificada Facil colocación y transporte Sistema ensamblable on-site Sin configuración manual Eliminando el error humano Armarios ligeros vacíos + Módulos Plug-in Módulos de potencia autoconfigurables Sin intervención humana Adaptabilidad a restriccionesde espacio Pared con ventilación superior o en fila con ventilación trasera

Presentation title (to modify in the first slide master) 17/02/2014 41 UPS SYSTEM 1. Mimic panel 2. Hot swap plug-in power modules 3. Hot swap by-pass 4. Switches 5. UPS connections 6. Communication BATTERY CABINET 7. Battery connections 8. Battery string protection 9. Battery string switches 10. Bays for hosting hot- swap battery boxes Flexibilidad – Arquitecturas modulares MONITORIZACIÓN MODULAR - Plug & play- Módulos carril DIN 18mm- Cables de conexión rápida RJ- Funciones compartidas (aux, V, com) SAI MODULAR Gestión Energética Modular

Presentation title (to modify in the first slide master) 17/02/2014 42 42 Reducción del TCO 42

Presentation title (to modify in the first slide master) 17/02/2014 43 Costes operacionales - Reducir el PUE Menores pérdidas energéticasen los SAI! Mejorar la eficiencia sin comprometer la protección Reducción del impactomedioambiental Reducción del espacio 50%! high power density – UnidadesSAI ultra compactas Reducción costes suelotécnico Menor peso Menor impacto Innovative High Power 3 level converter technology Delphys Green Power Economic Mode EFFICIENCY Up to 99% Green Power UPS range 10 to 1200 kW High EFFICIENCY with full load protection MASTERYS efficiency is verified by TÜV SÜD Ahorro de energía con soluciones Critical Power Menor footprintAlta densidad de potencia

Presentation title (to modify in the first slide master) 17/02/2014 44 Green Power para obtener el mejor TCO ALTA EFICIENCIASIN COMPROMISOS +25% POTENCIA ACTIVA COMPARADO CON LOS SAI CONVENCIONALES (Según especificaciones IEC 62040 ) Ultra alta eficiencia entoda la gama, gracias a la tipología interna 3-LEVEL MÍNIMAS PÉRDIDAS ENERGÉTICAS MÁXIMA POTENCIA FP de salida unitario real por diseño (kW=kVA) enmodo VFI-SS-111 Ensayado en condiciones de operaciónreales

Presentation title (to modify in the first slide master) 17/02/2014 45 45 Mantenibilidad

Presentation title (to modify in the first slide master) 17/02/2014 46 Mantenimiento sencillo Modular Battery Cabinetwith plug-in battery boxes Brick solutionsfor adaptation Mantenimiento optimizado Green Green Green Green Power Power Power Power Modular Systemwith plug-in power modules, batteries, bypass and boards Mayor vida útil Menores costes de mantenimiento Ampliaciones on-site

Presentation title (to modify in the first slide master) 17/02/2014 47 47 Soluciones SOCOMEC para DTC 47

Presentation title (to modify in the first slide master) 17/02/2014 48 Socomec DTC critical power offer ( High efficiency UPS ) SMALL DATA CENTRE 20 – 50 kVA Small Medium Enterprise, ICT-Room, Small Telecom Network MEDIUM DATA CENTRE 50-200 kVA Network Server Farm, Enterprise Telecom System LARGE DATA CENTRE 200-2000 kVA Web Hosting, Neutral Carrier VERY LARGE DATA CENTRE More than 2000 kVA Corporate & Service provider Green Power 2.010kW a 40 kW MODULYS Green Power 2.0 From 25kW to 600 kW Green Power 2.060 kW a 120 kW Green Power 2.0320 kW a 800 kW DELPHYS MX800 - 900 kVA Green Power 2.0From 160 kW to 200 kW Smart PowerPortFrom 100 kW to 2.4 MW Netys PR DELPHYS Xtend200 - 1200 kVA

Presentation title (to modify in the first slide master) 17/02/2014 49 Centros de Datos tamaño medioTelecomSector Servicios CPDTelecomNetworking Centros de Datos de medios a XL. DELPHYS GP 160-200-250-320-400-500-600-800 kW U n id a d e s e n p a ra le lo y e s c a la b le s MASTERYS GP 60-80-100-120 kW MASTERYS GP 10-15-20-30-40 kW Hasta 4 MW Aplicaciones IT – portfolio de productos SAI Single unit & sistemas en paralelo IndustriaTelecomunicacionesCentros de Proceso de Datos (CPD) DELPHYS MX 250-300-400-500-800-900 kVA Hasta 5.4 MVA Green Green Green Green Power 2.0 Power 2.0 Power 2.0 Power 2.0 Green Green Green Green Power 2.0 Power 2.0 Power 2.0 Power 2.0 Green Green Green Green Power 2.0 Power 2.0 Power 2.0 Power 2.0 Single unit & parallel UPS Modular & scalable UPS systems 19’’ Rack & rack-to-tower convertible Desktop / Tower UPS Single unit & 1+1

Presentation title (to modify in the first slide master) 17/02/2014 50 Misión aplicaciones críticasBancosSanidad MODULYS 1.5 -24 kVA Aplicaciones IT – portfolio de productos SAI modulares y escalables Adáptese a cambios impredecibles enCentros de datos de tamaño medio MODULYS GP System De 25 a 600 kW Green Power 2.0 Green Power 2.0 Green Power 2.0 Green Power 2.0 S is te m a s m o d u la re s y e s c a la b le s Single unit & parallel UPS Modular & scalable UPS systems 19’’ Rack & rack-to-tower convertible Desktop / Tower UPS Single unit & 1+1 MODULYS GP Rack De 25 a 75 kW Adáptese a cambios impredecibles enCentros de datos de tamaño reducido Adçaptese a cambios impredecibles enCentros de datos medios-grandes DELPHYS Xtend GP De 200 a 1200 kW Green Power 2.0 Green Power 2.0 Green Power 2.0 Green Power 2.0

Presentation title (to modify in the first slide master) 17/02/2014 51 MODULYS GP 2.0: una solución única Fully modular design Total redundant design No-end-of life New service operation BEST IN CLASS Green Power 2.0 Green Power 2.0 Green Power 2.0 Green Power 2.0 – – – – MODULYS GP MODULYS GP MODULYS GP MODULYS GP Energy saving Reduced Euro/kW New storage Scalability from 25 to 600 kW& 200-1200kW

Presentation title (to modify in the first slide master) 17/02/2014 52 Automatic TSEFully integrated and self acting solutions. Manual TSEBy-pass applications Manual TSEI-0-II and I-I+II-II applications Equipos de conmutación de redes ATS Soluciones de transferencia automática A T S E M T S E ATyS M40 – 160 A SIRCOVER BY-PASS125 – 3200 A SIRCO M25 - 125A SIRCO VM163 - 125A SIRCOVER125 - 3200A ATyS 125 -3200 A Remotely Operated TSEIdeal for AMF / PLC / BMS application R T S E ATyS M40 – 160 A ATyS 125 -3200 A APLICACIONES DEL PRODUCTO

Presentation title (to modify in the first slide master) 17/02/2014 53 Ventajas : Seccionamiento en el mismo aparato Fácil operación manual Bloqueo con hasta 3 candados Posiciones estables Interbloqueo mecánico No requiere alimentación constante Diseño compacto y robusto Características nueva gama Ventajas frente a otras tecnologías De 40 a 6300A

Presentation title (to modify in the first slide master) 17/02/2014 54 Cuadros de conmutación automática ATS By PASS Sin paso por 0 VENTAJAS PARA EL USUARIO Transferencia de carga sin cortes en modo BypassMantenimiento seguro para el operarioCompatibilidad con instalaciones existentesProducto dedicado Aislamiento completo del ATS para test o mantenimientoSolución integradaPosibilidad de adaptar la solución de manera sencilla APLICACIONES DEL PRODUCTO Gama de ATS By PASS Sin paso por 0 ATS BY PASS 63A ATS BY PASS 400A

Presentation title (to modify in the first slide master) 17/02/2014 55 Centros de DatosSanidadIndustria Centros de DatosSanidadIndustria Sistemas de transferencia – portfolio de productos Escogiendo la solución adecuada Redes ITHub & routersPequeños servidores Centros de DatosTelecom Industria / Infraestructura S e g u ri d a d p a ra a p li c a c io n e s c rí ti c a s ASYS16 A, 19” 1U IT-SWITCH16 – 20 A, 19” 3U STATYS RACK32 (1ph) a 100A (3ph) STATYS ARMARIO o CHASIS200 hasta 4000 A

Presentation title (to modify in the first slide master) 17/02/2014 56 Sistemas de Transferencia Estática STATYS de 32 a 4000 A VENTAJAS PARA EL USUARIO Alta disponibilidad - Diseño interno redundanteAdaptable a diversos entornos eléctricos y tipos de cargaDiseño compacto: ahorro de hasta el 40% de valioso espacioSeguridad operativa y facilidad de usoAcceso remoto a datos integrado en tiempo real y desde cualquier ubicación APLICACIONES DEL PRODUCTO Armario stand-aloneHasta 4000ATrifásico Chasis integrableHasta 4000ATrifásico 19” rack hot swapHasta 100 ATrifásico 19” rack hot swapHasta 63 AMonofásico Doble fuente de alimentación redundanteAlto nivel de redundancia internasTransferencia sin paso por ceroPara instalaciones eléctricas nuevas o existentes

Presentation title (to modify in the first slide master) 17/02/2014 57 2008 Page 57 Alta fiabilidad : Flywheel (Sistema Cinético dc) y baterías enuna configuración típica con SAI (ups) A la Carga Critica Red Compañia DC AC AC ATS SAI estático DC AC Mercados / Aplicaciones Data Centers, ISP’s, Web Host Airports, Hospitals Industry (Ceramic, Cars, Fiber..) Ventajas técnicas Sistema cinético Integración en cámara de vacío Suspensión magnética Generador síncrono E=m x c 2 : Energía = masa x velocidad 2 SOLO 300W PERDIDAS

Presentation title (to modify in the first slide master) 17/02/2014 58 EQUIPOS EQUIPOS MONOPUNTO MULTIPUNTO COUNTIS COUNTIS COUNTIS COUNTIS E EE E DIRIS DIRIS DIRIS DIRIS A A A A DIRIS DIRIS DIRIS DIRIS BCMS BCMS BCMS BCMS DIRIS DIRIS DIRIS DIRIS Digiware Digiware Digiware Digiware Portfolio de equipos de medida 2014

Presentation title (to modify in the first slide master) 17/02/2014 59 Sistema de medida multipunto DIRIS Digiware Control de consumos monopunto COUNTIS E Analizadores de redes monopunto DIRIS A Analizadoresmonopunto con radiofrecuencia DIRIS B Medida y supervisiónpara CPD DIRIS BCMS Sistema de compensación de energía reactiva COSYS PFC Eficiencia Energética Solución completa desde el sensor hasta el software Sistema de medida y análisismultipunto DIRIS Digiware

Presentation title (to modify in the first slide master) 17/02/2014 60 DIRIS BCMS 720 - Branch Circuit Monitoring System Solución para CPD – Monitorización I, V, P para PDU y RPP Versión Modbus (RS485) y versión Modbus(RS485) + SNMP (Ethernet) 10 entradas y hasta 72 salidas Robustez y facilidad de montaje Alimentación 230V / 24V

Presentation title (to modify in the first slide master) 17/02/2014 61 Instalación en una PDU Bloque de TC Software de configuración Tensiones por fase de 2 panelboards Alimentación del equipo Comunicación Conexiones con 2 bloques de TC

Presentation title (to modify in the first slide master) 17/02/2014 62 Concepto DIRIS Digiware DIRIS Digiware DIRIS Digiware DIRIS Digiware 1 1 1 1 Display Display Display Display 1 x 1 x 1 x 1 x U U U U N x N x N x N x IIII 1 Com 1 Com 1 Com 1 Com 1 Alim. 1 Alim. 1 Alim. 1 Alim. Exclusivo deSOCOMEC Aplicación en PDU

Presentation title (to modify in the first slide master) 17/02/2014 63 DIRIS DIRIS DIRIS DIRIS Digiware Digiware Digiware Digiware – – – – Las ventajas Alta precisión Clase 0,5 global del 2% al 120% de In Plug & Play Autoconfigurable a todos los niveles Múltiples opciones de comunicación Compacto Unidades DIN de 1 a 2 módulos Centralización de datos en un solo display Escalable Añada fácilmente nuevos puntos de medida Adaptable a las salidas de los automáticos Software integrado en la pasarela DIRIS G

Presentation title (to modify in the first slide master) 17/02/2014 64 Flexible Se adapta a cualquier instalación Aplicaciones monofásicas y trifásicas Múltiples tipos y tamaños de sensores de corriente Económico Tiempo de instalación dividido por 4 Módulos compartidos (V, Alim,COM, Display,…) Montaje simplificado Sin necesidad de herramientas, conexiones RJ DIRIS DIRIS DIRIS DIRIS Digiware Digiware Digiware Digiware – – – – Las ventajas

Presentation title (to modify in the first slide master) 17/02/2014 65 Servicio Garantía de los procesos de producción y de la integridad de datos Servicio de proximidad gracias a una presencia global 250 ingenieros y técnicos CIM disponibles en todo el mundo con: 10 agencias en Francia9 filiales europeas2 filiales asiáticasRepresentantes en 60 países Tranquilidad Supervisión remota 24/7/365Visitas de mantenimiento periódicoIntervenciones bajo petición Contacto personal Equipo de especialistas disponibleTiempos de intervención garantizadosRápida solución de incidencias

Presentation title (to modify in the first slide master) 17/02/2014 66 66 Referencias

Presentation title (to modify in the first slide master) 17/02/2014 67 2008 Page 67 REFERENCIAS Data Centers Equinix (IX Europe) Cisco Mediapro France Telecom Beijing Telecom NCR Call Centre Chung Hua Telecom IBM Global service Bull EDS Hewlett Packard Advantage Vodafone AENA Egg Bank Royal Bank Oracle Infinite Computer Fortis Bank Agriculture Bank China Google Mobistar ING Bank City Group SAP Singtel Rabobank Han confiado en SOCOMEC…. Data centers

Presentation title (to modify in the first slide master) 17/02/2014 68 Datos de contacto – Dpto. Ingenierías

Presentation title (to modify in the first slide master) 17/02/2014 69
