Transforme sus procedimientos de prueba con una solución unificada.
En la instalación, puesta en marcha y verificación de instalaciones eléctricas, la eficiencia, la precisión y la confianza no son ventajas opcionales. Son requisitos fundamentales que sustentan la seguridad, el cumplimiento normativo y la credibilidad profesional.
El instrumento de prueba en el que un electricista confía a diario desempeña, por tanto, un papel decisivo en la calidad y la fiabilidad del trabajo realizado.
A medida que las instalaciones se vuelven más complejas, se espera que los electricistas certifiquen los circuitos con rapidez mientras trabajan en entornos con protecciones RCD, suministros de baja impedancia y entornos eléctricamente ruidosos. Estas condiciones imponen mayores exigencias al equipo de prueba, donde los enfoques tradicionales pueden introducir incertidumbre, ralentizar los flujos de trabajo y reducir la confianza en los resultados.

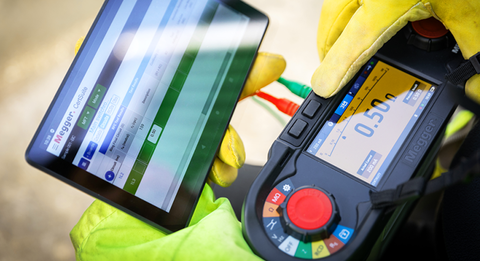

El Megger MFT-X1 Multifunction Tester es una plataforma de prueba única e integrada que ayuda a los electricistas a superar los desafíos modernos de ensayo, trabajar con mayor eficiencia en campo y obtener resultados plenamente conformes con total certeza.
Este artículo describe los cinco principales beneficios del MFT-X1.
Elimine la ambigüedad en la prueba de impedancia de bucle
El fin del “RCD uplift” y de las interferencias por ruido eléctrico
Uno de los mayores desafíos en la medición de impedancia de bucle es obtener resultados fiables en circuitos protegidos por RCD o en entornos eléctricamente ruidosos.
Los métodos convencionales de ensayo de bucle sin disparo (no-trip) son susceptibles a interferencias, lo que puede provocar lecturas artificialmente elevadas causadas por el RCD uplift o por inestabilidad introducida por fuentes externas de ruido eléctrico.
El MFT-X1 aborda directamente este problema mediante la tecnología patentada True Loop® de Megger.
Este avanzado sistema de medición está diseñado para detectar y aislar inteligentemente las influencias perturbadoras durante el proceso de prueba, garantizando que el valor final mostrado represente la verdadera impedancia del bucle de defecto a tierra del circuito.
Al eliminar activamente los efectos del RCD uplift y del ruido eléctrico, True Loop® elimina la ambigüedad en el punto de medición, permitiendo a los electricistas tomar decisiones de cumplimiento basadas en datos fiables en lugar de suposiciones o pruebas repetidas.
Confidence Meter®: indicación visual de la fiabilidad
Una parte integral del sistema True Loop® es el Confidence Meter®, que proporciona una confirmación visual clara de la calidad de la medición.
Durante la prueba, el Confidence Meter® muestra un arco en movimiento que converge hacia un punto único y estable cuando se ha obtenido una lectura fiable.
Esta retroalimentación visual elimina las conjeturas, especialmente en circuitos de baja impedancia cercanos al transformador de suministro o en instalaciones protegidas por RCD.
Los electricistas pueden ver inmediatamente cuándo las influencias externas han sido gestionadas correctamente y cuándo el resultado puede considerarse fiable.
Precisión superior con resolución de 0.001 Ω
Fundamental para circuitos de baja impedancia
Las instalaciones modernas, especialmente aquellas cercanas a la fuente de suministro, suelen presentar valores muy bajos de impedancia de bucle.
En estos casos, pequeñas diferencias en la medición pueden tener un impacto significativo en los cálculos de corriente de fallo.
El MFT-X1 ofrece mediciones de impedancia de bucle de alta resolución hasta 0,001 Ω, proporcionando el nivel de detalle necesario para evaluar con precisión circuitos de baja impedancia.
Esta precisión es esencial al calcular la corriente de cortocircuito prevista (PFC), donde se requieren valores exactos para confirmar que los dispositivos de protección tienen la capacidad de corte suficiente.
Sin esta resolución, los electricistas pueden verse obligados a depender de valores redondeados o estimados, aumentando la incertidumbre al especificar o verificar equipos de protección.
Confianza en el cumplimiento normativo
Las mediciones de alta resolución también permiten verificar con confianza los valores máximos de Zs definidos en la norma BS 7671.
Con datos precisos disponibles, los electricistas pueden confirmar el cumplimiento sin depender de márgenes o suposiciones, incluso cuando los valores medidos se acercan a los límites reglamentarios.
Este nivel de precisión refuerza las decisiones de certificación y reduce la probabilidad de trabajos correctivos innecesarios o anotaciones de advertencia.
Optimizado para el electricista profesional
Interfaz configurable e intuitiva
El MFT-X1 ha sido diseñado con la facilidad de uso como prioridad.
Su pantalla a color de alto contraste y su selector giratorio claro proporcionan acceso intuitivo a las funciones de prueba, reduciendo el tiempo de navegación entre mediciones.
La interfaz puede configurarse para uso diestro o zurdo, permitiendo a los electricistas adaptar el instrumento a sus preferencias de trabajo.
Esta atención a la ergonomía ayuda a minimizar errores de usuario y favorece secuencias de prueba más rápidas y eficientes, especialmente durante tareas repetitivas de verificación.
Sistema de batería recargable intercambiable en caliente
El tiempo de inactividad en obra es costoso.
El MFT-X1 lo evita mediante un sistema de baterías Li-ION intercambiables en caliente, que permite sustituir las baterías en campo sin apagar el instrumento.
La carga rápida y la larga duración de la batería garantizan que el equipo esté siempre listo para su uso, incluso durante largas jornadas de pruebas o cuando se trabaja lejos de instalaciones de carga fijas.
Esto mantiene el trabajo en marcha y elimina la dependencia de baterías desechables.
Un instrumento diseñado para evolucionar
Firmware actualizable por el usuario
Las normativas de instalación, los métodos de ensayo y las mejores prácticas siguen evolucionando.
El MFT-X1 está diseñado para evolucionar con ellas gracias a un firmware actualizable por el usuario, que puede instalarse fácilmente mediante una tarjeta microSD.
Este enfoque garantiza que el instrumento permanezca alineado con futuras actualizaciones regulatorias y requisitos de prueba sin necesidad de devolverlo al fabricante, protegiendo la inversión a largo plazo.
Capacidades de hardware ampliables
Además de las actualizaciones de software, el MFT-X1 está construido como una plataforma ampliable.
Puede incorporar nuevos módulos plug-in certificados, como el próximo módulo de prueba de electrodos de tierra, que permitirá añadir funciones de ensayo adicionales a medida que cambien los requisitos.
Este enfoque modular garantiza que el instrumento siga siendo relevante a medida que evolucionan las demandas del sector, evitando que quede obsoleto cuando aumenten las necesidades de ensayo.
Diseñado para durabilidad y seguridad
Diseño robusto y resistente a la intemperie
Las pruebas eléctricas suelen realizarse en entornos exigentes.
El MFT-X1 cuenta con clasificación IP54, lo que proporciona protección contra el polvo y la entrada de agua para un funcionamiento fiable en condiciones reales de trabajo.
Su carcasa robusta con revestimiento de goma está diseñada para soportar el uso diario en campo, protegiendo el instrumento frente a golpes, caídas y manipulación intensa.
Seguridad sin concesiones
La seguridad es un principio fundamental en la filosofía de diseño de Megger.
El MFT-X1 cumple con la norma de seguridad IEC 61010 CAT IV 300 V, ofreciendo el máximo nivel de protección al trabajar en sistemas de baja tensión.
Esto garantiza que los electricistas puedan trabajar con confianza, incluso al realizar pruebas cerca de la fuente de suministro o en entornos exigentes.
Conclusión: una solución unificada para el electricista moderno
El Megger MFT-X1 ofrece una combinación de precisión, fiabilidad y facilidad de uso que responde directamente a los desafíos a los que se enfrentan los profesionales eléctricos actuales.
Su tecnología True Loop® y el Confidence Meter® proporcionan una certeza inigualable en las pruebas de impedancia de bucle, mientras que las mediciones de alta resolución garantizan precisión donde más importa.
Diseñado para la eficiencia, el instrumento agiliza los flujos de trabajo mediante una interfaz intuitiva y un sistema de baterías intercambiables en caliente.
Su arquitectura actualizable y ampliable lo convierte en una inversión preparada para el futuro, y su construcción robusta y certificada en seguridad garantiza un rendimiento fiable en campo.
Más que un comprobador multifunción, el MFT-X1 representa un ecosistema de pruebas unificado, diseñado para ayudar a los electricistas a certificar su trabajo con confianza, precisión y cumplimiento normativo.
