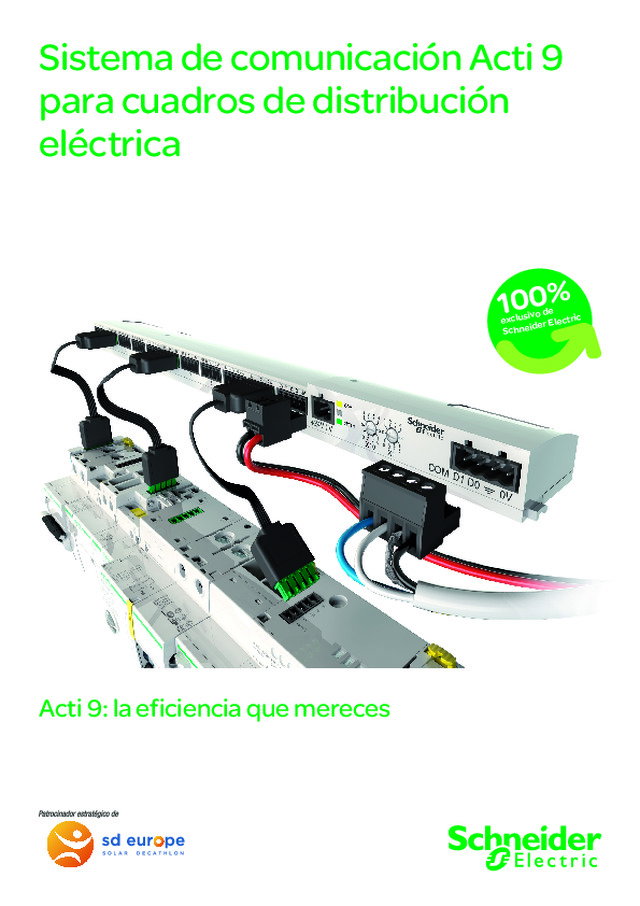

Sistema de comunicación Acti 9 para cuadros de distribución eléctrica

Acti 9: la eficiencia que mereces Sistema de comunicación Acti 9  para cuadros de distribución  eléctrica 100% exclusiv o de Schneider Electric

2 “Ahora podemos monitorizar y controlar   el consumo de energía en cada planta,   zona de producción, despacho   y taller de nuestra empresa.”

3 Nunca había  sido tan sencillo  integrar la  distribución  eléctrica en  sistemas de  gestión de  instalaciones. El sistema de comunicación   para cuadros de distribución eléctrica  más sencillo y eficiente Su sistema de  comunicación  convierte al  Acti 9™ en una  solución sencilla,  inteligente y   fácil de instalar.   Optimiza el consumo de energía, y permite un avance  hacia una mayor eficiencia energética • Permite obtener y analizar los datos de los contadores de  energía de cada zona, para cada tipo de carga o circuito. • Automatización, programación y control del  funcionamiento de las cargas para optimizar   el consumo de energía.   Incrementa la continuidad de servicio   y la disponibilidad de la energía • Señalización de una alarma en caso de pérdida   del suministro. • Permite la evolución ágil y sencilla de su instalación. Analiza costes • Mide el consumo de la energía, desde zonas   extensas hasta cargas individuales. ¡la conexión nunca ha sido tan sencilla!

4 Inteligente • Permite obtener y analizar información del cuadro de distribución eléctrica  mediante un módulo de comunicación sencillo de instalar. • Una gran diversidad de datos disponibles para el protocolo Modbus universal. Eficiente • Cableado prefabricado que encaja con tan solo un clic para conseguir una  comunicación total entre su cuadro de distribución eléctrica y cualquier  sistema de gestión de instalaciones.   Seguro • Conexiones fiables a prueba de errores garantizadas por el fabricante. • Sometido a pruebas CEM de inmunidad y seguridad para emisiones  radiadas y conducidas. Sistema de comunicación Acti 9 Satisface los requisitos de todas sus aplicaciones Iluminación interior y exterior, monitorización de cargas y control de costes. Monitorización  de protección Conmutación  y control   de cargas 11 canales de  entrada/salida Acti 9 Smartlink: el corazón del sistema Producto exclusivo de  Schneider Electric™

5 Listo para su conexión con cualquier solución   de gestión de instalaciones Monitorización y ajuste de cargas específicas Control de cargas detallado, reducción de tiempos de inactividad   y planificación precisa del mantenimiento. Medición  de energía Red Modbus Codificadores de  direcciones Modbus Alimentación de   24 V CC Conexión Modbus   RS485 Las conexiones  rápidas y sencillas  permiten un control  completo de su  instalación. Sistema de gestión de energía Autómata programable Sistema de gestión de edificios Internet

6 A diferencia de los cuadros de distribución convencionales que requieren  extensas conexiones y cableado de comunicaciones, Acti 9 se integra  fácilmente en cualquier sistema de gestión de instalaciones existente.   Su flexibilidad reduce los costes de proyectos e instalaciones, y proporciona  a sus clientes el mayor grado de fiabilidad y capacidad de ampliación  y mejora. Gracias a su robusta comunicación Modbus, el sistema de  comunicación Acti 9 puede adaptarse a cualquier ampliación, y se convierte  en un elemento clave en sus estrategias de eficiencia energética. Flexible, fiable y ampliable “Plug and Play” Configuración automática de RS485   durante la primera conexión operativa. Inteligente y listo para conectar

7 •  Acti 9 Smartlink se adapta automáticamente, y presenta la información de un modo claro y conciso. •  Puede comunicarse con cualquier dispositivo compatible de 24 V.•  Las tablas de comunicación Modbus de fácil lectura hacen más eficiente la puesta en marcha. Abierto y universal 100% compatible Completamente compatible con cualquier sistema de  gestión de instalaciones, la flexibilidad del modo de control  se adapta fácilmente a todos los requisitos. Fácil de integrar •  Los diseñadores  pueden reducir enormemente los costes de diseño e instalación de los edificios sin detallar el cableado. •  Simplifica la reconfiguración de cualquier cuadro.•  Conexión entre todos sus cuadros de distribución gracias a la comunicación Modbus. Reduzca los costes del proyecto con un sistema simple y evolutivo Inteligente para el diseño de sistemas Acti 9 revoluciona la comunicación   en cuadros de distribución •  Añada cualquier dispositivo fácilmente cuando sea necesario. •  Actualización sencilla para estar a la altura de cualquier evolución del uso del edificio. Diseñado para inversiones graduales

8 Facilidad de cableado   con un dispositivo simple es el tiempo que  ahorrará con el sistema  de comunicación Acti 9. 40%

9 El cableado de control nunca ha sido   tan flexible y rápido de implementar No se requieren conexiones complejas ni bloques de terminales de entrada/salida que ocupen  innecesariamente el espacio útil del cuadro de distribución. Acti 9 Smartlink incluye conectores  prefabricados que encajan con un clic para ofrecer una transmisión de datos rápida y sencilla en  su cuadro de distribución.   La mayor eficiencia para el tiempo  del que dispone   Facilidad de implementación y mantenimiento para  unos niveles máximos de confort y tranquilidad. Eficiente El personal de mantenimiento puede:•  Disfrutar de unas conexiones de control legibles y fáciles de comprender. •  Planificar los periodos de mantenimiento de la instalación con confianza. Programe con precisión las  intervenciones y el mantenimiento Ahorre tiempo de funcionamiento  y mantenimiento •  Menos conexiones y cableado de control.•  Conexiones a prueba de errores.•  Sin interfaces de relés.•  Generación automática de diagramas de descripción de control. Ahorre el 40% del tiempo invertido  en el cableado de control Los operadores pueden: •  Visualizar datos en alta resolución y tiempo real en las líneas de salida para minimizar los periodos de inactividad en cada circuito. •  Determinar la ubicación de las salidas defectuosas de forma instantánea. •  Realizar mantenimiento preventivo para maximizar los periodos de actividad con información como el número de conmutaciones o las horas de funcionamiento para cargas controladas. Mejore la disponibilidad de la energía,  reduzca los costes operativos

10 Seguro y fiable durante toda la vida  de su instalación

11 Tranquilidad absoluta   durante toda la vida útil   de su instalación El sistema de comunicación Acti 9 garantiza un funcionamiento seguro y fiable durante toda la  vida de servicio de su instalación. Se ha diseñado específicamente para integrarse en cuadros de  distribución finales con seguridad, y proporciona a sus clientes el mayor nivel de protección   y control, incluso en entornos exigentes. El diseño del sistema de comunicación Acti 9 presta una atención especial a la compatibilidad electromagnética (CEM). Independientemente del tipo de aplicación, puede confiar en la integridad de los datos y obtener información precisa de lo que ocurre en sus circuitos en todo momento. Confíe en el estado de su instalación Los diseñadores pueden tener la certeza de que los dispositivos Acti 9 han sido completamente verificados y cumplen la normativa del sector. El sistema de comunicación Acti 9 se basa en fiables contactos de bajo nivel de 24 V que garantizan que la transmisión de datos no se alterará con el tiempo. Garantice la integridad de los datos   durante toda la vida de su instalación Total conformidad con las normas  IEC 60947-5-1, IEC 60947-5-4 e IEC 61131-2. Sometido a  pruebas CEM  de inmunidad y  seguridad para  emisiones radiadas  y conducidas. Seguridad   completa Un sistema de comunicación   con plena certificación CEM 100% fiable El sistema de  comunicación  Acti 9 ofrece una  alta calidad sin  concesiones.

Funciones inteligentes integradas:•  Contador de energía a partir de impulsos.•  Cálculo de la potencia media.•  Contador de incidencias.•  Horas de funcionamiento. Interfaz operativa Modbus que proporciona:•  Estado del interruptor automático.•  Salida del contador de energía.•  Mando y estado de contactor/telerruptor. Presentamos el sistema de comunicación Acti 9   Auxiliar de interruptor automático   Enlaces precableados   Contadores eléctricos •  Precableado para conexiones a prueba de errores. •  Disponible en varias longitudes. •  Montado en carril DIN.•  Diseñado para medir la energía activa consumida por un circuito eléctrico monofásico o trifásico.  Interruptor automático de control integrado  Control remoto de interruptor automático •  24 V CC y 230 V CA: – Mando. – Señalización abierto/cerrado. – Señalización de defecto. •  Varias combinaciones de control local y remoto configurables. •  Apertura/cierre a distancia de los interruptores automáticos. •  Rearme a distancia después de disparo.•  Señalización del interruptor automático y mando de 24 V CC y 230 V CA. •  Varias combinaciones de control local/remoto configurables. •  Contactos de bajo nivel de 24 V CC: –  Señalización abierto/cerrado del interruptor automático. –  Señalización de defecto del interruptor automático. iOF+SD24, OF+SD24 iEM2000T iEM3110 Reflex™ iC60 iATL 24 RCA iC60 iACT 24 •  24 V: –  Orden hacia contactor. –  Posición de contactor abierto/cerrado. •  Orden de 230 V hacia contactor: –  Varias combinaciones de control local/remoto configurables. •  24 V: –  Orden hacia telerruptor. –  Señalización de telerruptor abierto/cerrado. •  Orden de 230 V hacia telerruptor: –  Varias combinaciones de control local/remoto configurables.   Auxiliar de contactor   Acti 9 Smartlink: el corazón del sistema   Auxiliar telerruptor Producto exclusivo  de Schneider Electric 998-4765_ES Schneider Electric España, S.A. Bac de Roda, 52, edificio A · 08019 Barcelona · Tel.: 93 484 31 00 · Fax: 93 484 33 07  http://www.schneiderelectric.es Make the most of your energy
