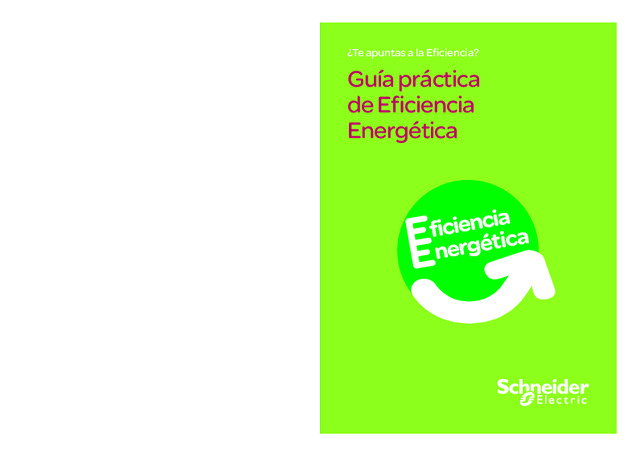

Guía Práctica de Eficiencia Energética

¿Te apuntas a la Eficiencia? Guía práctica de Eficiencia Energética Make the most of your energy En razón de la evolución de las norma tivas y del ma terial, las características indicadas por el texto y las imágenes de este documento no nos comprometen hasta después de una confirmación por parte de nuestros ser vicios. Los precios de las tarifas pueden sufrir variación y , por tanto, el ma terial será siempre facturado a los precios y condiciones vigentes en el momento del suministro. www.schneiderelectric.es www.isefonline.es Instituto Schneider Electric de Formación · Tel.: 934 337 003 · Fax: 934 337 039 Soporte Técnico en productos y aplicaciones [email protected] Elección Asesoramiento Diagnóstico 902 ·110 · 062 Reparaciones e intervenciones Gestión de repuestos Asistencia técnica horas Servicio Posventa SAT [email protected] 902 ·101· 813 Schneider Electric España, S.A. Bac de Roda 52, Edificio A · 08019 Barcelona · Tel.: 93 484 31 00 · Fax: 93 484 33 07 600508J09 600508J09_Cobertes_SCHN.indd 1-2 29/10/09 10:15:01

Sencillamente, una única marca y un único proveedor de ahorro energético El sello de la Eficiencia Energética Nuestros sellos de EE le ayudan a tomar la decisión correcta El sello de soluciones de Eficiencia Energética indica el ahorro potencial que puede esperar de cada solución Este símbolo distingue los productos básicos para la Eficiencia Energética Consulte la Guía de Soluciones de Eficiencia Energética en: www.schneiderelectric.es/eficienciaenergetica Nuestra oferta de productos, soluciones y servicios El asesoramiento profesional de nuestros expertos Hasta el Miembro de: Dirección Regional Nordeste Delegación Barcelona Badajoz, 145, planta 1.ª, local B · 08018 BARCELONA · Tel.: 934 84 31 01 Fax: 934 84 30 82 · [email protected] Delegaciones: Aragón-Zaragoza Bari, 33, Edificio 1, planta 3.ª · Pol. Ind. Plataforma Logística Plaza 50197 ZARAGOZA · Tel.: 976 35 76 61 · Fax: 976 56 77 02 [email protected] Baleares Gremi de Teixidors, 35, 2.º · 07009 PALMA DE MALLORCA Tel.: 971 43 68 92 · Fax: 971 43 14 43 Girona Pl. Josep Pla, 4, 1.°, 1.ª · 17001 GIRONA Tel.: 972 22 70 65 · Fax: 972 22 69 15 Lleida Ivars d’Urgell, 65, 2.º, 2.ª · Edificio Neo Parc 2 · 25191 LLEIDA Tel.: 973 19 45 38 · Fax: 973 19 45 19 Tarragona Carles Riba, 4 · 43007 TARRAGONA · Tel.: 977 29 15 45 · Fax: 977 19 53 05 Dirección Regional Noroeste Delegación A Coruña Pol. Ind. Pocomaco, parcela D, 33 A · 15190 A CORUÑA Tel.: 981 17 52 20 · Fax: 981 28 02 42 · [email protected] Delegaciones: Asturias Parque Tecnológico de Asturias · Edif. Centroelena, parcela 46, oficina 1.° F 33428 LLANERA (Asturias) · Tel.: 985 26 90 30 · Fax: 985 26 75 23 [email protected] Galicia Sur-Vigo Ctra. Vella de Madrid, 33, bajos · 36211 VIGO · Tel.: 986 27 10 17 Fax: 986 25 23 81 · [email protected] León Moisés de León, bloque 43, bajos · 24006 LEÓN Tel.: 987 21 88 61 · Fax: 987 21 88 49 · [email protected] Dirección Regional Norte Delegación Vizcaya Estartetxe, 5, 4.º · 48940 LEIOA (Vizcaya) · Tel.: 944 80 46 85 · Fax: 944 80 29 90 [email protected] Delegaciones: Álava-La Rioja Portal de Gamarra, 1.º · Edificio Deba, oficina 210 · 01013 VITORIA-GASTEIZ Tel.: 945 12 37 58 · Fax: 945 25 70 39 Cantabria Sainz y Trevilla, 62, bajos · 39611 GUARNIZO (Cantabria) Tel.: 942 54 60 68 · Fax: 942 54 60 46 Castilla-Burgos Pol. Ind. Gamonal Villimar · 30 de Enero de 1964, s/n, 2.º 09007 BURGOS · Tel.: 947 47 44 25 · Fax: 947 47 09 72 [email protected] Guipúzcoa Parque Empresarial Zuatzu · Edificio Urumea, planta baja, local 5 20018 DONOSTIA-SAN SEBASTIÁN · Tel.: 943 31 39 90 · Fax: 943 31 66 85 [email protected] Navarra Parque Empresarial La Muga, 9, planta 4, oficina 1 · 31160 ORCOYEN (Navarra) Tel.: 948 29 96 20 · Fax: 948 29 96 25 Dirección Regional Centro Delegación Madrid Ctra. de Andalucía km 13 · Pol. Ind. Los Ángeles · 28906 GETAFE (Madrid) Tel.: 916 24 55 00 · Fax: 916 82 40 48 · [email protected] Delegaciones: Centro/Norte-Valladolid Topacio, 60, 2.º · Pol. Ind. San Cristóbal 47012 VALLADOLID · Tel.: 983 21 46 46 · Fax: 983 21 46 75 [email protected] Guadalajara-Cuenca Tel.: 916 24 55 00 · Fax: 916 82 40 47 Toledo Tel.: 916 24 55 00 · Fax: 916 82 40 47 Dirección Regional Levante Delegación Valencia Font Santa, 4, local D · 46910 ALFAFAR (Valencia) Tel.: 963 18 66 00 · Fax: 963 18 66 01 · [email protected] Delegaciones: Albacete Paseo de la Cuba, 21, 1.° A · 02005 ALBACETE Tel.: 967 24 05 95 · Fax: 967 24 06 49 Alicante Los Monegros, s/n · Edificio A-7, 1.º, locales 1-7 · 03006 ALICANTE Tel.: 965 10 83 35 · Fax: 965 11 15 41· [email protected] Castellón República Argentina, 12, bajos · 12006 CASTELLÓN Tel.: 964 24 30 15 · Fax: 964 24 26 17 Murcia Senda de Enmedio, 12, bajos · 30009 MURCIA Tel.: 968 28 14 61 · Fax: 968 28 14 80 · [email protected] Dirección Regional Sur Delegación Sevilla Avda. de la Innovación, s/n · Edificio Arena 2, 2.º · 41020 SEVILLA Tel.: 954 99 92 10 · Fax: 954 25 45 20 · [email protected] Delegaciones: Almería Lentisco, s/n · Edif. Celulosa III, oficina 6, local 1 · Pol. Ind. La Celulosa 04007 ALMERÍA · Tel.: 950 15 18 56 · Fax: 950 15 18 52 Cádiz Polar, 1, 4.º E · 11405 JEREZ DE LA FRONTERA (Cádiz) Tel.: 956 31 77 68 · Fax: 956 30 02 29 Córdoba Arfe, 16, bajos · 14011 CÓRDOBA · Tel.: 957 23 20 56 · Fax: 957 45 67 57 Granada Baza, s/n · Edificio ICR, 3.º D · Pol. Ind. Juncaril · 18220 ALBOLOTE (Granada) Tel.: 958 46 76 99 · Fax: 958 46 84 36 Huelva Tel.: 954 99 92 10 · Fax: 959 15 17 57 Jaén Paseo de la Estación, 60 · Edificio Europa, 1.º A · 23007 JAÉN Tel.: 953 25 55 68 · Fax: 953 26 45 75 Málaga Parque Industrial Trevénez · Escritora Carmen Martín Gaite, 2, 1.º, local 4 29196 MÁLAGA · Tel.: 952 17 92 00 · Fax: 952 17 84 77 Extremadura-Badajoz Avda. Luis Movilla, 2, local B · 06011 BADAJOZ Tel.: 924 22 45 13 · Fax: 924 22 47 98 Extremadura-Cáceres Avda. de Alemania · Edificio Descubrimiento, local TL 2 · 10001 CÁCERES Tel.: 927 21 33 13 · Fax: 927 21 33 13 Canarias-Las Palmas Ctra. del Cardón, 95-97, locales 2 y 3 · Edificio Jardines de Galicia 35010 LAS PALMAS DE GRAN CANARIA · Tel.: 928 47 26 80 · Fax: 928 47 26 91 [email protected] Canarias-Tenerife Custodios, 6, 2.° · El Cardonal · 38108 LA LAGUNA (Tenerife) Tel.: 922 62 50 50 · Fax: 922 62 50 60 Atención Comercial Schneider Electric España, S.A. Bac de Roda, 52, edificio A · 08019 Barcelona · Tel.: 93 484 31 00 · Fax: 93 484 33 07 600508J09_Cobertes_SCHN.indd 3-4 29/10/09 10:15:02

1 ¿Por qué apuntarse a la Eﬁ ciencia Energética? Por un consumo responsable de la energía Pág. 3 Todos comprometidos con la Eﬁ ciencia Energética Pág. 4 Distribuidor e instalador: piezas clave en la Eﬁ ciencia Energética Pág. 5 El soporte legal y gubernamental europeo Pág. 6 Te apuntamos las mejores soluciones eﬁ cientes Para la vivienda Pág. 10 Para el sector terciario Pág. 22 Para la industria Pág. 58 Subvenciones, ¿dónde encontrarlas? Pág. 77 Ideas y recomendaciones para ser eﬁ cientes Pág. 85 ¡Apuntémonos ya a la Eﬁ ciencia Energética! Pág. 89 Te invitamos a descubrir la Eﬁ ciencia Energética Índice General 00_PRIMERAS_CS2.indd 1 00_PRIMERAS_CS2.indd 1 20/10/09 17:44:35 20/10/09 17:44:35

2 00_PRIMERAS_CS2.indd 2 00_PRIMERAS_CS2.indd 2 20/10/09 17:44:35 20/10/09 17:44:35

3 Cada uno de nosotros como individuos de la sociedad en que vivimos somos, en mayor o menor medida, consumidores de energía. Con ella conseguimos calor, bienestar, confort, estar comunicados, riqueza, progreso, capacidad industrial, desarrollo de negocios, servicios… Pero su producción tiene límites y, sobre todo, un gran impacto medioambiental... Si no cambiamos nuestras pautas de consumo energético hacia otras más eﬁ cientes, nuestro planeta dejará de darnos ese aire, ese oxígeno, elemento vital, mucho más pronto de lo que hoy pensamos. La situación requiere de toda nuestra sensibilidad y compromiso, empezando por las pautas de consumo más sencillas de aplicar en nuestro día a día, como por ejemplo cuando no desconectamos totalmente nuestra TV (Stand by). Hagamos todos –de forma individual– nuestra aportación hacia un medio ambiente más limpio, buscando o informándonos de todas las posibilidades a nuestro alcance. Haciendo un pequeño recorrido por esta guía seguro que verá muchas respuestas con este propósito. Encontraremos soluciones, por tipologías de mercado, perfectamente concebidas por un buen número de profesionales próximos a nuestros negocios y hogares, que sin duda nos pueden ayudar a que nuestra aportación a un mundo más sostenible sea más generosa, y dando como resultado un considerable ahorro en nuestros costes energéticos. Por un consumo responsable de la energía 00_PRIMERAS_CS2.indd 3 00_PRIMERAS_CS2.indd 3 20/10/09 17:44:38 20/10/09 17:44:38

4 Todos comprometidos con la Eﬁ ciencia Energética Las empresas ya participamos de este reto haciendo nuestros productos más sostenibles desde el momento de su creación, producción, distribución, ciclo de vida y también pensando en el reciclaje después de su uso. Al mismo tiempo que estamos implementando energías renovables en las plantas de fabricación que nos ha de llevar a una acción de sostenibilidad a medio plazo. A un corto plazo hemos de intervenir en la demanda teniendo que ser más eﬁ cientes tanto en su uso como en su mantenimiento y conservación. Consultoríay Medición Efi ciencia Energética Activa Efi ciencia Energética Pasiva Dispositivos de bajo consumoMaterial de aislamientoCorrección del factor de potencia Fijar las bases Building Management SolutionsSoluciones de control industrialSoluciones de control de motoresSoluciones de control de iluminación Soluciones domóticas… Optimizar a través de la automatización y el control Sistemas y equipos de medida, servicios de monitorización, software de análisis de Efi ciencia Energética de alto nivel Monitorizar, mantener, optimizar Ciclo de Mejora Continua en Efi ciencia Energética 00_PRIMERAS_CS2.indd 4 00_PRIMERAS_CS2.indd 4 20/10/09 17:44:39 20/10/09 17:44:39

5 El instalador, como conocedor de las instalaciones y su contacto diario con el cliente, es quien detecta los posibles ahorros de eﬁ ciencia energética para aportarles las soluciones más adecuadas. Toda instalación, en cuanto a su uso y funcionamiento, va evolucionando con el tiempo al igual que los fabricantes vamos evolucionando con nuevos productos que cubren nuevas necesidades. Esta visión es la que los instaladores, con la ayuda del distribuidor, ofrecen al mercado haciendo de las instalaciones de hoy instalaciones de futuro, ampliables, rentables y sostenibles. Para la detección de posibles ahorros energéticos es muy importante buscar el asesoramiento del instalador y del distribuidor para que analicen los balances de energía, los rendimientos de las instalaciones así como identiﬁ quen los ahorros energéticos a corto y medio plazo. Esto nos dará como resultado el CÓMO y CUÁNDO actuar. Distribuidor e instalador: piezas clave en la Detección de Ahorros Energéticos El asesoramiento profesional de su distribuidor e instalador Nuestra oferta de productos 00_PRIMERAS_CS2.indd 5 00_PRIMERAS_CS2.indd 5 20/10/09 17:44:39 20/10/09 17:44:39

6 Normativas y certiﬁ cación nivel de Eﬁ ciencia Energética Dentro de los planes que se han puesto en marcha desde los diferentes organismos gubernamentales, ya sean de ámbito europeo, español o autonómico, el horizonte claro de reducir el consumo de energía ﬁ nal en España en un 12,4% y un 13,7% en energía primaria en el año 2012 signiﬁ cará que dejaremos de emitir 238,1 Mt CO 2 (12,1%). Para poder llegar a este ambicioso reto todos hemos de ser conscientes de nuestra intervención y aportación en los distintos ámbitos de actuación como son la industria, ediﬁ cios, servicios públicos, generación y transformación de energía entre otros. Para una buena regulación de las instalaciones los diferentes organismos de normalización han desarrollado una serie de directrices a las cuales se han de adaptar las instalaciones. Según el sector, directrices y normativas especíﬁ cas podremos clasiﬁ car el nivel de Eﬁ ciencia Energética de los ediﬁ cios: clase D Sistemas BAC no eﬁ cientes energéticamenteEdiﬁ cios de clase D se deben actualizar clase C Sistemas BAC estándar clase B Sistemas BAC avanzados, y funciones especiﬁ cas de TBM clase A Sistemas BAC y TBM de elevada Eﬁ ciencia Energética La clase de Eﬁ ciencia Energética de un ediﬁ cio está deﬁ nida por el nivel de Automatización y Control de Ediﬁ cio (BAC) y la Gestión Técnica de Ediﬁ cios (TBM).Se emite un certiﬁ cado cada vez que se realiza una transacción inmobiliaria, ya sea venta o alquiler. 00_PRIMERAS_CS2.indd 6 00_PRIMERAS_CS2.indd 6 20/10/09 17:44:39 20/10/09 17:44:39

7 Ahorro Energético Mejorar el suministro es necesario, trabajar sobre la demanda es obligatorio ¡ahora! 300 unidades ahorradas en la planta de producción de Energía 100 unidades ahorradas en el consumo Carbón Transformación de energía Distribución de energía 105 unidades 300 unidades 100 unidades 00_PRIMERAS_CS2.indd 7 00_PRIMERAS_CS2.indd 7 20/10/09 17:44:40 20/10/09 17:44:40

8 Sector Terciario Pág. 22 Hoteles Pág. 32 Locales comerciales y restaurantes Pág. 42 Oﬁ cinas Pág. 50 Escuelas Sector Residencial Pág. 10 Ediﬁ cio de viviendas. Soluciones de Eficiencia Energética 00_PRIMERAS_CS2.indd 8 00_PRIMERAS_CS2.indd 8 20/10/09 17:44:40 20/10/09 17:44:40

9 Sector Industrial Pág. 58 Soluciones comunes Pág. 64 Soluciones especíﬁ cas para distintos mercados y aplicaciones hasta el de ahorr o ener gético 30% 00_PRIMERAS_CS2.indd 9 00_PRIMERAS_CS2.indd 9 20/10/09 17:44:41 20/10/09 17:44:41

10 Sector Residencial Ediﬁ cio de viviendas 1 2 3 5 Soluciones en los siguientes ámbitos de aplicación, para alcanzar un 40% de Eﬁ ciencia Energética. 4 01_RESIDENCIAL_CS2.indd 10 01_RESIDENCIAL_CS2.indd 10 21/10/09 10:26:38 21/10/09 10:26:38

11 1 Gestión de la ventilación y presencia en un parking 12 Variadores de velocidad Altivar y detectores de movimiento Argus. Iluminación automática en zonas comunes: pasillos, escaleras, ascensores... 14 Detectores de movimiento Argus. Cuadro eléctrico comunitario 16 Central de medida PowerLogic, limitador de sobretensiones Quick PRD, detectores de presencia Argus y reconectadores diferenciales REDs. Gestión automática 18 Detectores de movimiento Argus, reguladores de intensidad Unica, termostato programador Unica o elegance, soluciones de radiofrecuencia de Unica y elegance, Zelio Hogar GSM. Gestión inteligente 20 KNX-Dali de Schneider Electric y módulo GSM o Internet de automatización. Y también... Control de la iluminación de exteriores y el riego del jardín 24 Interruptor crepuscular IC2000, variador de velocidad Altivar, interruptor horario IHP y central de medida PM700. Generación de energía fotovoltaica 48 Inversor de conexión a red Xantrex GT Series (GT2.8SP, GT3.8SP, GT5.0SP) y GT30E. 2 4 5 3 01_RESIDENCIAL_CS2.indd 11 01_RESIDENCIAL_CS2.indd 11 21/10/09 10:26:39 21/10/09 10:26:39

12 Sector Residencial Parking Gestión de la ventilación y presencia en un parking ¿Desea mejorar el confort de los vecinos? La extracción de humos del parking genera un ruido molesto para los vecinos de la ﬁ nca. El encendido y el apagado de la iluminación eléctrica no satisface las necesidades de los usuarios: – Suelen haber pocos interruptores y mal distribuidos. – Se conecta la luz de todo el parking al accionar los interruptores. – La luz puede quedar encendida. La recomendación eﬁ ciente del instalador: El instalador revisa el circuito de ventilación y detecta que no existe ningún dispositivo de regulación sobre los ventiladores. Cada vez que entran en funcionamiento lo hacen al 100% de su potencia provocando los molestos ruidos de arranque a los vecinos. ¿Cómo se puede reducir el ruido de la ventilación? Nos proponemos reducir los decibelios del motor regulando su funcionamiento, puesta en marcha y velocidad. Con el variador de velocidad Altivar podemos gestionar la velocidad del ventilador en el arranque y en el funcionamiento.Además puede realizar un contol del variador según la cantidad de CO 2 existente mediante sensores especíﬁ cos. ¿De qué forma podemos gestionar la iluminación? El instalador recomienda controlar mediante detectores de movimiento Argus el encendido de la iluminación por zonas.El sistema nos permite asegurar el encendido adecuado de las luces siempre y cuando sea necesario. Para el propietario de la instalación: Conseguimos seguir extrayendo los humos de forma correcta, reduciendo los ruidos que los ventiladores provocan. En cuanto a la Eﬁ ciencia Energética: Realizando un control del variador según la cantidad de CO 2 existente puede optimizar el consumo energético de su instalación. Automatizando el sistema de iluminación conseguimos gestionar de forma adecuada las necesidades lumínicas de los usuarios del parking. Beneﬁ cios 01_RESIDENCIAL_CS2.indd 12 01_RESIDENCIAL_CS2.indd 12 21/10/09 10:26:39 21/10/09 10:26:39

13 Solución también aplicable en: Fábricas con necesidades de ventilación, ventilación de granjas. Gestión de la v e n tilación y pr esencia en un parking Productos que intervienen en esta solución: Detector de movimiento Argus 360 Variador de velocidad Altivar 61 Páginas 66 y 110Guía de Soluciones Eﬁ ciencia Energética El parking debe cumplir con una iluminación de emergencia mínima exigida por el CTE y el ITC-BT-29 del REBT. Con las luminarias de señalización Astroguida y las luminarias de emergencia gama Luxa IP65 podrá cumplir estas exigencias.Debe cumplir la normativa especíﬁ ca sobre la ventilación de locales de riesgo especial por incendio. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% 01_RESIDENCIAL_CS2.indd 13 01_RESIDENCIAL_CS2.indd 13 21/10/09 10:26:40 21/10/09 10:26:40

14 Sector Residencial Zonas comunes Iluminación automática en zonas comunes: pasillos, escaleras, ascensores... ¿Ha pensado en tener una escalera de vecinos más confortable y segura? No es necesario que se enciendan las luces de toda la escalera al pulsar cualquier interruptor. Resulta incómodo tener que ir a pulsar el interruptor cuando llegas cargado. La recomendación eﬁ ciente del instalador: La comunidad desea modernizar sus instalaciones comunes y hacerlas más confortables para todos los vecinos y sus visitas con la luz adecuada en el momento correcto.El instalador recomienda automatizar la iluminación del ediﬁ cio y tratar cada zona de forma independiente y optimizada. ¿Cómo podemos aumentar el confort de los vecinos y las visitas? Sabemos que no es necesario encender todas las luces de la escalera cuando alguien enciende el pulsador.Con los detectores de movimiento Argus, sin necesidad de buscar y pulsar el interruptor se encenderán las luces de la planta donde detecte que hay personas, realizando un consumo inteligente de energía. Para el propietario de la instalación: Conseguimos modernizar y aumentar la funcionalidad de nuestra instalación. Aumentaremos el confort de los vecinos y de sus visitas, automatizando el encendido de la iluminacion. En cuanto a la Eﬁ ciencia Energética: Un uso racional y eﬁ ciente de la energía eléctrica consumida para iluminar la escalera y los rellanos, ya que únicamente se encenderán las luces necesarias en cada momento. Reducir la factura eléctrica de la comunidad. Beneﬁ cios 01_RESIDENCIAL_CS2.indd 14 01_RESIDENCIAL_CS2.indd 14 21/10/09 10:26:43 21/10/09 10:26:43

15 Solución también aplicable en: Zonas de paso y de uso común como pasillos, vestíbulos con ascensores y escaleras... en hoteles, hospitales, oﬁ cinas, escuelas, ediﬁ cios públicos e industriales. Iluminación aut omá tica en z onas comunes: pasillos, escaler as, ascensor es... Detector de movimientoArgus 220 Productos que intervienen en esta solución: nivel A Debe cumplir con una iluminación de emergencia mínima exigida por el CTE y el ITC-BT-29 del REBT. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 20% Página 32 Guía de Soluciones Eﬁ ciencia Energética Detector de movimientoArgus empotrable Detector de movimientoUnica 01_RESIDENCIAL_CS2.indd 15 01_RESIDENCIAL_CS2.indd 15 21/10/09 10:26:43 21/10/09 10:26:43

16 Sector Residencial Instalación técnica comunitaria Cuadro eléctrico comunitario ¿Se imagina tener una comunidad de vecinos bajo control y protegida? Se quiere reducir el gasto de la factura eléctrica sin ver reducido el confort. Las descargas eléctricas producidas por los rayos o las maniobras de compañía son peligrosas para los electrodomésticos y aparatos electrónicos. Queremos disponer de la mayor continuidad de servicio posible, sobre todo en el ascensor y en el parking. La recomendación eﬁ ciente del instalador: La factura eléctrica es muy elevada y realmente no sabemos el motivo. Disponiendo de un contador de energia PM9 podrá tener la lectura del consumo eléctrico de las diferentes instalaciones del ediﬁ cio, lo que permitirá actuar en las zonas donde el consumo sea excesivo. Hay una tormenta y debido a las descargas eléctricas se destruyen varios receptores. Colocar en el cuadro general de la comunidad un limitador de sobretensiones Quick PRD para proteger todos los equipos eléctricos y electrónicos. Este dispositivo incorpora el automático de desconexión para dar una mayor continuidad de servicio. Las luces del cuarto de mantenimiento en ocasiones se quedan encendidas. Mediante un detector de presencia Argus aseguramos el encendido de la luz sólo cuando el cuarto esté ocupado. Por un disparo intempestivo provocado por una tormenta el ascensor no funciona ya que ha saltado el interruptor diferencial. Colocar reconectadores diferenciales REDs para asegurar una mayor continuidad de servicio del ascensor. Para el propietario de la instalación: Aumentará la continuidad de servicio en las zonas comunes, lo que dará un mayor confort a sus viviendas. Tendrá protegida la instalación evitando así daños importantes en los receptores de las diferentes zonas. En cuento a la Eﬁ ciencia Energética: Simplemente con la supervisión y la monitorización del consumo de la instalación puede ahorrar hasta un 10%. Beneﬁ cios 01_RESIDENCIAL_CS2.indd 16 01_RESIDENCIAL_CS2.indd 16 21/10/09 10:26:45 21/10/09 10:26:45

17 Solución también aplicable en: Instalación técnica en Terciario e Industrial. Cuadr o eléctrico comunit ario Productos que intervienen en esta solución: nivel A Ser eﬁ ciente en la gestion de las alarmas técnicas (contra incendios, escapes de agua y de gas).En el caso de que la vivienda está a más de 30 metros del cuadro principal, donde esté instalado el Quick PRD se deberá añadir un nuevo limitador en el cuadro de dicha vivienda.Para su seguridad, debe disponer de cables de alta seguridad “libres de halógenos” no propagadores del fuego y con una muy reducida emisión de gases. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 10% Páginas 50 y 52 Guía de Soluciones Eﬁ ciencia Energética Reconectador diferencialREDs Limitador de sobretensiones Quick PRD Detector de presenciaArgus Central de medida PowerLogic PM9 01_RESIDENCIAL_CS2.indd 17 01_RESIDENCIAL_CS2.indd 17 21/10/09 10:26:45 21/10/09 10:26:45

18 Sector Residencial Interior vivienda Gestión automática ¿Quiere controlar de forma automática su hogar? Gastamos mucho en calefacción y climatización y no aprovecho el sol. Nos gustaría poder aprovechar al máximo la luz natural evitando que entren los rayos del sol en pleno verano. A veces nos dejamos las luces de casa encendidas. Cuando llegamos a casa nos gusta que esté a una temperatura agradable, adecuada a cada estación del año. Para el propietario de la instalación: Podrá gestionar automáticamente la iluminación, el clima, toldos y persianas aumentando el confort de su hogar. En cuanto a la Eﬁ ciencia Energética: Ahorrará energía hasta un 35% con la automatización de todos los servicios. Beneﬁ cios La recomendación eﬁ ciente del instalador: Deseamos aprovechar al máximo la luz del sol en invierno y no dejar pasar el calor en verano. Con el dispositivo de control para persianas elegance podremos realizar la programación horaria de apertura y cierre de las persianas motorizadas.Además, con el sensor de luminosidad elegance podremos bajar las persianas según la luminosidad exterior. Queremos regular o adaptar el nivel de luminosidad según nuestras necesidades. Gracias a los reguladores Unica podrá controlar la intensidad de la iluminación de su habitación o salón, creando el ambiente adecuado en su estancia y reduciendo el consumo eléctrico al mismo tiempo. Deseamos ajustar la climatización a nuestros hábitos horarios. Podremos realizar fácilmente esta automatización con el termostato semanal programable Unica o elegance. También disponible para calefacciones por suelo radiante. Queremos enriquecer nuestra instalación eléctrica de la forma más rápida y limpia posible. Podemos instalar nuevos reguladores, pulsadores de persianas y cronotermostatos semanales programables sin la necesidad de realizar nuevas líneas de cableado eléctrico. Todas estas aplicaciones son posibles instalarlas gracias a las soluciones de radiofrecuencia Unica y elegance. Queremos tener una temperatura adecuada al llegar a nuestro hogar. Gracias al sistema domótico Zelio Hogar GSM, usted podrá saber desde su teléfono móvil a qué temperatura se encuentra su casa y decidir si enciende o no la calefacción. Además, el sistema le avisará si hay algún escape de agua, gas o si detecta humo. Podrá controlar la iluminación y las persianas de su hogar de forma centralizada e incluso realizar simulaciones de presencia para aumentar la seguridad de su vivienda cuando usted no se encuentra en ella. Ideal para la reforma 01_RESIDENCIAL_CS2.indd 18 01_RESIDENCIAL_CS2.indd 18 21/10/09 10:26:52 21/10/09 10:26:52

19 Gestión aut omá tica Productos que intervienen en esta solución: nivel A Puede escuchar la radio en cualquier parte de su hogar, gracias al sistema de difusión sonora digital de Unica.La iluminación de emergencia siempre será útil en caso de corte de suministro eléctrico.Poteger sus equipos electrónicos con el protector contra sobretensiones y reconectadores automáticos ante disparos intempestivos por tormentas.Instalar sistemas de ahorro de agua en todos los grifos y en las cisternas WC. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 35% Páginas 26, 28, 36 y 38Guía de Soluciones Eﬁ ciencia Energética Control para persianaselegance Zelio Hogar GSM Termostatoelegance Regulador Unica Solución también aplicable en: Solución también aplicable en salones de hotel y en restaurantes en zona de mesas. 01_RESIDENCIAL_CS2.indd 19 01_RESIDENCIAL_CS2.indd 19 21/10/09 10:26:52 21/10/09 10:26:52

20 Sector Residencial Interior vivienda Gestión inteligente ¿Si su coche es inteligente...por qué no su casa? Deseamos un único sistema inteligente, que gestione nuestro hogar. Queremos disponer de una solución inteligente que nos asegure en el futuro poder integrar y añadir nuevas funciones pudiendo modiﬁ car sin problemas las actuales. Deseamos un sistema seguro contra fallos. Nos gustaría poder controlar los diferentes dispositivos de nuestro hogar a través del móvil o internet. La recomendación eﬁ ciente del instalador: Queremos disponer de una vivienda inteligente que gestione las funciones de nuestro hogar.El sistema KNX nos ofrece todas las ventajas para poder gestionar las funciones de nuestro hogar de una forma simple pero muy potente. Deseamos que nuestro sistema domótico no quede anticuado y nos permita añadir todas las funciones que podamos necesitar mañana.Gracias al sistema KNX de Schneider Electric ustedes podrán añadir y controlar cualquier producto que sea compatible con el protocolo de comunicación KNX.Además, es un sistema 100% ﬂ exible que le permite poder cambiar la conﬁ guración de todos los controladores de su sistema. Es decir, usted podrá cambiar la función de un interruptor de iluminación para que pueda actuar como un pulsador de persianas. Queremos que debido a un error o fallo no deje de funcionar todo nuestro sistema.El sistema KNX de Schneider Electric es un sistema robusto contra fallos. En el supuesto de que se produjera un error en algún dispositivo, el sistema seguiría funcionando sin problemas. Queremos poder controlar nuestra vivienda desde internet o vía móvil.Usted podrá controlar la temperatura de su hogar, la iluminación, subir o bajar las persianas... de forma remota vía móvil GSM o por internet. Para el propietario de la instalación: Con el sistema KNX de Schneider Electric, su vivienda dispondrá del máximo nivel en confort, seguridad y comodidad. Dispondrá de un sistema sin límites, ﬂ exible y ampliable siempre que necesite nuevas funcionalidades. En cuanto a la Eﬁ ciencia Energética: Ahorrará energía hasta un 35% con la automatización de todos los procesos. Dispondrá de un sistema sin limites, ﬂ exible y ampliable siempre que usted necesite de nuevas funcionalidades. Beneﬁ cios 01_RESIDENCIAL_CS2.indd 20 01_RESIDENCIAL_CS2.indd 20 21/10/09 10:26:57 21/10/09 10:26:57

21 Gestión in te ligen te Productos que intervienen en esta solución: nivel A Con este sistema KNX además podrá crear diferentes escenas de iluminación en salas, bibliotecas, despachos o habitaciones.También le servirá para simular presencia para su seguridad.La iluminación de emergencia siempre sera útil en caso de corte de suministro eléctrico.Proteger su vivienda con las alarmas técnicas y poder detectar a tiempo escapes de agua y gas e incendios y recibir un sms en su móvil.Poteger sus equipos electrónicos con el protector contra sobretensiones y reconectadores automáticos ante disparos intempestivos por tormentas. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 35% Páginas 72 y 116 Guía de Soluciones Eﬁ ciencia Energética Pulsador multifunciónKNX Detector de presenciaKNX Actuador/controladorFan Coil KNX Solución también aplicable en: Pequeños ediﬁ cios, hoteles, escuelas... 01_RESIDENCIAL_CS2.indd 21 01_RESIDENCIAL_CS2.indd 21 21/10/09 10:26:57 21/10/09 10:26:57

22 Sector Terciario Hoteles 1 2 3 4 El Consumo Energético de un hotel puede reducirse hasta un 30% aplicando nuestras propuestas y soluciones. 02_TERCIARIO_HOTELES_CS2.indd 22 02_TERCIARIO_HOTELES_CS2.indd 22 22/10/09 11:53:48 22/10/09 11:53:48

23 1 Control de la iluminación de exteriores y el riego del jardín 24 Interruptor crepuscular IC2000, variador de velocidad Altivar, interruptor horario IHP y central de medida PM700. Gestión de la climatización y la iluminación en recepción y salones 26 Sistema KNX de Schneider Electric: pulsador y termostato elegance con pantalla táctil IP. Automatizar la iluminación de pasillos, escaleras y aseos 28 Detector de presencia y crepuscular Argus. Interruptor horario IHP. Gestionar la iluminación y el clima de las habitaciones 30 Sistema KNX Schneider Electric: pulsador de presencia, detector de presencia y actuador/controlador Fan Coil. Y también... Gestión de la ventilación y presencia en un parking 12 Variadores de velocidad Altivar y detectores de movimiento Argus. Alimentación y refrigeración eﬁ ciente de los equipos informáticos 46 SAI Symmetra PX, racks infraStruXureTM, Cooling In Row. Generación de energía fotovoltaica 48 Inversor de conexión a red Xantrex GT Series (GT2.8SP, GT3.8SP, GT5.0SP) y GT30E. Medición del consumo y gestión de la energía 60 Interruptor automático Compact NSX, limitadores de sobretensiones Quick PRD y baterías de condensadores Varset SAH. 2 4 3 02_TERCIARIO_HOTELES_CS2.indd 23 02_TERCIARIO_HOTELES_CS2.indd 23 22/10/09 11:53:49 22/10/09 11:53:49

24 Sector Terciario Hoteles Exteriores hotel Control de la iluminación de exteriores y el riego del jardín ¿Quiere que sus clientes disfruten de los espacios al aire libre del hotel? Tanto los jardines como la iluminación exterior del ediﬁ cio tienen que reforzar el encanto del hotel. – Los jardines precisan de un cuidado especial de riego. – Tanto la iluminación de los jardines como el rótulo del hotel tienen un objetivo funcional y estético. – La piscina exterior tiene que quedar abierta de mayo a octubre en las condiciones óptimas de confort para los huéspedes. La recomendación eﬁ ciente del instalador: La iluminación de la fachada del ediﬁ cio y del rótulo se queda encendida a plena luz del día sin necesidad.La instalación de un interruptor crepuscular IC2000 permite el encendido y apagado automático de la iluminación en función de la luz natural. La piscina debe tener un ﬁ ltrado de agua mientras esté abierta al público.Una gestión automatizada de la piscina mediante un interruptor horario IHP de dos salidas permite controlar la bomba de ﬁ ltrado y la válvula de suministro de agua de los pediluvios.Para regular el bombeo del ﬁ ltrado del agua de la piscina necesario, instalaremos un variador de velocidad Altivar para conseguir el caudal óptimo y así reducir la factura eléctrica. No todos los días está el personal de mantenimiento de los jardines. Instalando un interruptor horario IHP de dos canales podremos controlar de manera independiente el riego y la iluminación del jardín, encendiendo o apagando estos servicios según los horarios y estaciones. Estas instalaciones tienen un consumo anual elevado en la factura eléctrica.Instalando una central de medida PM700 podremos medir los consumos anuales, los tiempos de encendido y apagado, y valorar la energía activa y reactiva consumida con discriminación horaria.Con esta información podremos actuar en consecuencia para mejorar la eﬁ ciencia de nuestra instalación. Para el propietario de la instalación: Mejora de la imagen exterior del hotel para atraer y captar a más clientela. Mejora del confort de los huéspedes. En cuanto a la Eﬁ ciencia Energética: Excelente eﬁ ciencia en la automatización de la iluminación ahorrando hasta un 15% en la factura eléctrica. Regulación eﬁ ciente del bombeo de agua en la piscina obteniendo hasta un 25% de ahorro de energía. Supervisión de los consumos eléctricos que le aportarán hasta un 10% de ahorro. Beneﬁ cios 02_TERCIARIO_HOTELES_CS2.indd 24 02_TERCIARIO_HOTELES_CS2.indd 24 22/10/09 11:53:49 22/10/09 11:53:49

25 Con tr ol de la iluminación de e x terior es y el riego del jar dín Productos que intervienen en esta solución: Solución también aplicable en: Iluminación de exteriores de monumentos.Piscinas y jardines. nivel A En caso de tormentas, humedades o disparos por simpatía, lo primero en saltar es el interruptor diferencial. Un REDs puede reconectar la instalación sólo si el defecto ha desaparecido, garantizando la seguridad de las personas y de la instalación. Además, proteja sus equipos con los limitadores de sobretensión PRD.Los depósitos de agua pluviales pueden ayudar a reducir su consumo para el riego. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Páginas 58, 60, 90, 122 y 146Guía de Soluciones Eﬁ ciencia Energética Interruptor horarioIHP Interruptor crepuscularIC2000 Central de medidaPowerLogic PM700 Variador de velocidadAltivar 12 Fotocélula 02_TERCIARIO_HOTELES_CS2.indd 25 02_TERCIARIO_HOTELES_CS2.indd 25 22/10/09 11:53:49 22/10/09 11:53:49

26 Sector Terciario Hoteles Recepción y Salones Gestión de la climatización y la iluminación ¿Desearía personalizar los ambientes de sus salas adaptándolas a las necesidades de sus clientes? Sacar el máximo rendimiento de todos los espacios del hotel es nuestro objetivo. Las salas deben ser polivalentes: hoy puede ser un salón comedor, mañana una sala de convenciones y pasado un salón de exposiciones. El cliente debe poder encontrar espacios adaptados a sus peticiones. La recomendación eﬁ ciente del instalador: El director del hotel desea que todas sus salas y salones ofrezcan la máxima ﬂ exibilidad para que puedan satisfacer las necesidades de sus clientes. ¿Cómo puedo hacer que mi instalación sea ﬂ exible? Gracias al sistema KNX de Schneider Electric podemos conseguir que nuestra instalación sea ﬂ exible al 100%. El bus de comunicaciones nos permite conﬁ gurar nuestra instalación de la forma que deseemos, sin necesidad de realizar nuevas obras o diseñar nuevas estructuras de cableado. ¿Qué ventajas en gestión de la iluminación me ofrece KNX? El sistema KNX nos permite controlar la iluminación ajustándose a nuestros requerimientos. Podemos centralizar, regular y controlar la iluminación desde varios puntos, realizando todas las escenas que deseemos programar. ¿Qué más nos ofrece KNX? El sistema KNX nos permite controlar mucho más que la iluminación. Podemos gestionar fácilmente todos los dispositivos y servicios que estén conectados al bus KNX. La gestión inmótica del ediﬁ cio, las automatizaciones horarias y condicionales, la regulación constante de la iluminación… todo es posible con KNX. Para el propietario de la instalación: Aprovechando al máximo sus instalaciones obtendrá más rendimiento de sus espacios. Podrá captar a más clientes con unas instalaciones ﬂ exibles que se ajusten a sus necesidades. Con KNX podrá ampliar su instalación y modiﬁ car el control y la gestión de los diferentes elementos. En cuanto a la Eﬁ ciencia Energética: Puede automatizar los sistemas de luz y clima haciéndolos eﬁ cientes. Implementando un sistema inmótico KNX de Schneider Electric se puede conseguir un ahorro energético de hasta un 35%. Beneﬁ cios 02_TERCIARIO_HOTELES_CS2.indd 26 02_TERCIARIO_HOTELES_CS2.indd 26 22/10/09 11:53:51 22/10/09 11:53:51

27 Gestión de la clima tiz ación y la iluminación Solución también aplicable en: Ediﬁ cios públicos, oﬁ cinas, viviendas de alto standing… Productos que intervienen en esta solución: nivel A El sistema KNX no es un sistema propietario de ningún fabricante. Por lo tanto, al ser abierto, usted tiene la posibilidad de poder ampliar su instalación con los productos de más de 150 empresas que hacen sus elementos compatibles entre sí. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 35% Página 96Guía de Soluciones Eﬁ ciencia Energética Pulsadorelegance KNX Pantalla táctilIP TermostatoKNX 02_TERCIARIO_HOTELES_CS2.indd 27 02_TERCIARIO_HOTELES_CS2.indd 27 22/10/09 11:53:51 22/10/09 11:53:51

28 Sector Terciario Hoteles Zonas comunes Automatizar la iluminación de pasillos, escaleras y aseos ¿Y si las zonas comunes fuesen más confortables para sus huéspedes? Los aseos son zonas de uso común para todos los huéspedes y deben estar correctamente acondicionados. Las zonas comunes deben estar bien iluminadas y ventiladas. La iluminación debe conectarse en el momento preciso de su utilización Una estancia con las luces encendidas sin personas en su interior es un gasto inútil. La recomendación eﬁ ciente del instalador: Un cliente entra en el baño y al salir se deja las luces encendidas. Mediante un detector de presencia Argus las luces se encienden o se apagan cuando entra o sale un huésped. El sistema de ventilación del baño está permanentemente conectado. La segunda salida independiente del detector de presencia Argus se utilizará para temporizar el apagado del extractor unos minutos después del ﬁ n de la detección. En las zonas comunes con luz natural desperdiciamos energía con la iluminación conectada.Con un detector crepuscular Argus podremos regular el umbral del encendido en las zonas comunes en función de la luz natural. Para el propietario de la instalación: Dar el máximo confort a sus clientes reduciendo considerablemente la factura eléctrica. En cuanto a la Eﬁ ciencia Energética: Mantener los niveles de iluminación adecuados en todas las zonas con un ahorro de hasta el 20%. Dotar a los aseos del sistema de ventilación adecuado. Beneﬁ cios Obligado según el Reglamento de eﬁ ciencia energética en instalaciones de alumbrado exterior. 02_TERCIARIO_HOTELES_CS2.indd 28 02_TERCIARIO_HOTELES_CS2.indd 28 22/10/09 11:53:52 22/10/09 11:53:52

29 Aut oma tiz ar la iluminación de pasillos, escaler as y aseos Solución también aplicable en: Zonas comunes y aseos de cualquier local público como restaurantes y oﬁ cinas. Productos que intervienen en esta solución: nivel A Ser eﬁ ciente en la gestión de las alarmas técnicas (contra incendios, escapes de agua...).Es conveniente instalar sistemas de ahorro de agua como la grifería automática con sensores por infrarrojos. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 20% Páginas 70 y 118 Guía de Soluciones Eﬁ ciencia Energética Detector de presenciaArgus Detector crepuscularArgus Interruptor horarioIHP 02_TERCIARIO_HOTELES_CS2.indd 29 02_TERCIARIO_HOTELES_CS2.indd 29 22/10/09 11:53:52 22/10/09 11:53:52

30 Sector Terciario Hoteles Habitaciones Gestionar la iluminación y el clima ¿Y si sus huéspedes se sintieran como en casa? Diﬁ cultad para personalizar todos los servicios de climatización, persianas e iluminación según horarios preseleccionados o gustos del huésped. Necesidad de tener un sistema centralizado de iluminación, climatización y ventilación que no quede encendido cuando los huéspedes se ausenten de la habitación. No es posible conocer el estado de la instalación desde la recepción. No se aprovecha toda la luz natural que entra por las ventanas. Si se abren las ventanas, la climatización debería pararse. La recomendación eﬁ ciente del instalador: Es necesario aprovechar al máximo la luz natural. Es posible conseguirlo sectorizando la iluminación dentro de la habitación en función de la luz natural. El bus KNX es capaz de controlarlo automáticamente. Si se abren las ventanas, no se debería malgastar energía. Esto es posible conseguirlo con el sistema KNX de Schneider Electric. Únicamente hay que introducir en el sistema contactos que detecten la apertura y el cierre de las ventanas para apagar el sistema de climatización. Despertarse al amanecer con la luz natural. Instalando el módulo de persianas automáticas integrado en el sistema KNX de Schneider Electric. El huésped podrá seleccionar el horario de subida y bajada de persianas gracias a un sencillo display. Para el propietario de la instalación: Obtendrá un elemento diferenciador en su hotel. Evitar desplazamientos innecesarios del personal de mantenimiento y detectando posible averías. No se malgasta energía por un mal uso de la instalación, reducirá el consumo eléctrico adecuándose a las necesidades de los clientes. Para sus clientes: Sus clientes percibirán un trato personalizado sintiéndose como si estuvieran en casa. Estas atenciones permitirán aumentar la satisfacción global de sus clientes y ﬁ delizarlos. En cuanto a la Eﬁ ciencia Energética: Un sistema de gestión integrada KNX permite un ahorro energético en iluminación y climatización de hasta un 30%. Este ahorro se maniﬁ esta en la reducción de la factura eléctrica y también demuestra su compromiso medioambiental. Beneﬁ cios Recomendable CTE. 02_TERCIARIO_HOTELES_CS2.indd 30 02_TERCIARIO_HOTELES_CS2.indd 30 22/10/09 11:53:53 22/10/09 11:53:53

31 Gestionar la iluminación y el clima Solución también aplicable en: Bibliotecas, geriátricos, restaurantes, hospitales, viviendas de alto standing. tiendas y centros comerciales. Productos que intervienen en esta solución: nivel A Ser eﬁ ciente en la gestión de las alarmas técnicas (contra incendios y de agua). Y proteger los receptores con los limitadores de sobretensión Quick PRD.Los equipos solares para calentar el agua son obligatorios por el Código Técnico de la Ediﬁ cación y contribuyen a un importante ahorro energético. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Página 116 Guía de Soluciones Eﬁ ciencia Energética Pulsador multifunciónKNX Detector de presenciaKNX Actuador/controladorFan Coil KNX 02_TERCIARIO_HOTELES_CS2.indd 31 02_TERCIARIO_HOTELES_CS2.indd 31 22/10/09 11:53:53 22/10/09 11:53:53

32 Sector Terciario Locales comerciales y restaurantes 1 2 3 4 30% de Ahorro con una óptima gestión de la energía. 03_TERCIARIO_REST_CS2.indd 32 03_TERCIARIO_REST_CS2.indd 32 22/10/09 11:55:20 22/10/09 11:55:20

33 1 Crear ambientes con la iluminación 34 Interruptores multifunción Ikeos y crepuscular IC2000 conjuntamente con fotocélulas. Personalizar la iluminación y la climatización de un restaurante 36 Televariadores STD, variadores de velocidad Altivar e interruptor horario IHP. Extracción de humos y climatización en la cocina 38 Variador de velocidad Altivar, interruptor horario IHP y termostato semanal programable Unica. Asegurar los niveles de temperatura de las cámaras frigoríﬁ cas 40 Reconectador diferencial REDs, sistema de gestión de motores TeSys T, condensadores Varplus y relé programable Zelio Logic. Y también... Gestión de la ventilación y presencia en un parking 12 Variadores de velocidad Altivar y detectores de movimiento Argus. Control de la iluminación de exteriores y el riego del jardín 24 Interruptor crepuscular IC2000, variador de velocidad Altivar, interruptor horario IHP y central de medida PM700. Gestión de la climatización y la iluminación en recepción y salones 26 Sistema KNX de Schneider Electric. Automatizar la iluminación de pasillos, escaleras y aseos 28 Detector de presencia Argus y detector crepuscular. Medición del consumo y gestión de la energía 60 Interruptor automático Compact NSX, limitadores de sobretensiones Quick PRD y baterías de condensadores Varset SAH 2 4 3 03_TERCIARIO_REST_CS2.indd 33 03_TERCIARIO_REST_CS2.indd 33 22/10/09 11:55:20 22/10/09 11:55:20

34 ¿Puede incrementar la atracción de clientes a la vez que la rentabilidad de su instalación? Vender y atender a los clientes es la misión de sus empleados, pero no la de ahorrar energía, ya que pueden no gestionar de forma adecuada la iluminación interior y exterior de su local comercial. Necesitamos captar la atención de nuestros clientes tanto fuera de la tienda como dentro de ella. Queremos utilizar sólo la energía necesaria e imprescindible. La recomendación eﬁ ciente del instalador: Destacando los espacios más importantes para la venta y las diferentes necesidades de cada una de éstas, el instalador recomienda realizar una automatización con Ikeos. ¿Cómo puedo incrementar la visibilidad de mi local comercial? Para encender el letrero luminoso podemos conectar a una de las entradas condicionadas de Ikeos un IC2000; una célula fotoeléctrica lo conectará cuando sea necesario. Incluso podemos realizar intermitencias para aumentar su visibilidad. ¿Puedo despreocuparme de apagar las luces de mi almacén? Para automatizar el apagado de las luces de nuestro almacén podemos utilizar la función minutero de Ikeos. No volveremos a preocuparnos de dejar la luz encendida cuando salgamos cargados con material, ya que se apagará automáticamente. ¿Puedo elegir cuándo quiero que estén encendidas las luces de mi escaparate?Podrá deﬁ nir entre qué franjas horarias desea que las luces del escaparate estén encendidas gracias a la función de interruptor horario programable anual Ikeos. De esta manera podrá deﬁ nir a qué horas y qué días permanece encendido. Con esta misma función podrá automatizar el encendido y apagado de la iluminación y el clima de las diversas zonas de la tienda abiertas al público: probadores, zona de exposición y almacén, evitando que por descuido permanezcan encendidas toda la noche. Para el propietario de la instalación: La iluminación dejará de ser una de sus tareas diarias, ofreciéndole más tiempo para dedicar a su negocio y a sus clientes. Conseguirá una imagen de su negocio más atractiva para su clientela. En cuanto a la Eﬁ ciencia Energética: Su factura eléctrica dejará de ser una sorpresa ya que controlando cuándo enciende y apaga las luces de forma automática, controlará y reducirá sus gastos, incrementando su rentabilidad. Beneﬁ cios Sector Terciario Locales comerciales Crear ambientes con la iluminación 03_TERCIARIO_REST_CS2.indd 34 03_TERCIARIO_REST_CS2.indd 34 22/10/09 11:55:20 22/10/09 11:55:20

35 Interruptor de tiempo multifunción Ikeos Solución también aplicable en: Iluminación de zonas de clientes y almacenes de bares, restaurantes, supermercados y cines. Página 132 Guía de Soluciones Eﬁ ciencia Energética Para instalaciones mayores, donde se requiera una solución a medida para el cliente, es posible realizarla con la programación Zelio Lógic y controlarla a distancia.Controlar la temperatura de su local con un termostato y mantenerla constante puede suponerle un considerable ahorro energético.La instalación de motores en toldos y persianas contribuirán de manera eﬁ ciente a la regulación de la climatización. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 25% Productos que intervienen en esta solución: Interruptor crepuscular IC2000 Fotocélula Cr ear ambien tes con la iluminación 03_TERCIARIO_REST_CS2.indd 35 03_TERCIARIO_REST_CS2.indd 35 22/10/09 11:55:20 22/10/09 11:55:20

36 Sector Terciario Restaurantes Zona de mesas Personalizar la iluminación y la climatización ¿Le gustaría que susclientes volvieranmás a menudo? Las zonas comunes requieren ambientes cálidos y personalizados para sus clientes. A menudo la ventilación está funcionando a alto rendimiento con baja ocupación. Es lógico que tenga cosas más importantes en qué pensar que ir a conectar horas antesla climatización. La recomendación eﬁ ciente del instalador: Para obtener una buena iluminación es posible que se esté gastando más energía de la necesaria. Instalando televariadores STD es posible crear escenas y disminuiro aumentar la potencia de la iluminación. Se pueden crear distintaszonas de iluminación controladas por el televariador: zona del barcon luz adicional de bajo consumo, y otra zona, la del restaurante,se ilumina con luces incandescentes regulando su intensidada través de los pulsadores. Con una pulsación larga se aumentao reduce la potencia de luz. Queremos evitar que la ventilación esté funcionando al máximo rendimiento cuando la sala no está llena.Con los variadores de velocidad Altivar podemos controlar el caudal de ventilación según la ocupación de la sala. Deseamos mantener un ambiente confortable para nuestros clientes sin necesidad de preocuparnos del encendido y apagado de la climatización.Mediante un interruptor horario IHP se garantiza el encendido y apagado evitando posibles descuidos en las horas que el restaurante permanece cerrado. Para el propietario de la instalación: Haremos la estancia del cliente más agradable y acogedora personalizando ambientes. Alargaremos la vida útil de la instalación al realizar arranques y paradas suaves evitando el problema de los golpes de ariete. En cuanto a la Eﬁ ciencia Energética Controlaremos el gasto energético por tres vías: - Disminuyendo el consumo de la iluminación gracias a los televariadores.- Mediante los variadores de velocidad ahorraremos hasta un 50%.- Controlando el encendido/apagado del clima evitaremos consumos innecesarios. Beneﬁ cios 03_TERCIARIO_REST_CS2.indd 36 03_TERCIARIO_REST_CS2.indd 36 22/10/09 11:55:21 22/10/09 11:55:21

37 P e rsonaliz ar la iluminación y la clima tiz ación Solución también aplicable en: Blibliotecas, salones de hoteles... Interruptor horarioIHP Variador de velocidadAltivar 61 Televariador digital STD Productos que intervienen en esta solución: nivel A Ser eﬁ ciente en la gestión de las alarmas técnicas (contra incendios, escapes de gas y de agua) y proteger sus equipos eléctricos contra las sobretensiones (rayos, subidas de tensión…) con los limitadores de sobretensiones. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Páginas 92, 108 y 130 Guía de Soluciones Eﬁ ciencia Energética 03_TERCIARIO_REST_CS2.indd 37 03_TERCIARIO_REST_CS2.indd 37 22/10/09 11:55:22 22/10/09 11:55:22

38 ¿Y si pudiéramos mejorarel confort y el rendimientode su cocina? El espacio en la cocina normalmente es reducido y muy transitado. A esto se añade condiciones de trabajo duras: calor, humo, olores... Hay franjas horarias en las que la cocina necesita un alto rendimiento y otras enlas que el uso es inferior. Como es lógico los empleados deben estar preocupados por mejorar la calidad gastronómica de sus platos y no del control de la instalación. La recomendación eﬁ ciente del instalador: Puesto que la cocina necesita una ventilación adecuada ésta debe ajustarse a los ritmos de su utilización. Por ello, cuando el trabajoen la cocina no está al máximo rendimiento no es necesario que el motor de ventilación funcione al máximo.Un variador de velocidad Altivar gestiona de manera eﬁ ciente las necesidades al adecuar el caudal de extracción reduciendo o aumentando la velocidad de acuerdo con la demanda. El variador puede conectarse a un sistema de gestión centralizado de ediﬁ cios. Además, con la opción IP54 aumenta su ﬁ abilidad ante entornos y condiciones duras como es la cocina. También es posible detectar un incendio y no parar la extracción de humo al mismo tiempo que se corta el suministro de gas.La demanda de extracción se gestiona mediante un interruptorhorario digital IHP para programar las horas y los días que deseaactivar la ventilación. Si existe climatización, ésta debe adaptarse a los horarios de uso sin vernos obligados a realizar ajustes manuales. Con el termostato semanal programable Unica se pueden deﬁ nir unas temperaturas de mantenimiento y de confort y se evitarán consumos en horarios no necesarios mediante una automatización del clima que se ajuste a nuestros hábitos. Para el propietario de la instalación: El negocio obtendrá un mayor rendimiento y una mejor atención y servicio al cliente derivado de las mejores condiciones de trabajo y confort para el personal de cocina. Alarga la vida de la instalación con la protección de los motores evitando que el ventilador funcione siempre a pleno rendimiento de manera constante. En cuanto a la Eﬁ ciencia Energética El consumo del extractor se reducirá en un 50% al funcionar al 80% de su potencia. La programación de la climatización puede ahorrar hasta un 30% mediante el apagado automático. Beneﬁ cios Sector Terciario Restaurantes Cocina Extracción de humos y climatización 03_TERCIARIO_REST_CS2.indd 38 03_TERCIARIO_REST_CS2.indd 38 22/10/09 11:55:22 22/10/09 11:55:22

39 Interruptor horario IHP Variador de velocidad Altivar 61 Solución también aplicable en: Ventilación y climatización de: gimnasios, aulas de colegios, oﬁ cinas... Termostato semanal programable Unica Productos que intervienen en esta solución: nivel A Ser eﬁ ciente en la gestión de las alarmas técnicas (contra incendios, escapes de gas y de agua) y proteger sus equipos eléctricos contra las sobretensiones (rayos, subidas de tensión…) con los limitadores de sobretensiones.La Normativa de protección contra incendios en ediﬁ cios y de extracción de humos en cocinas industriales con especiﬁ caciones para campanas conductos ﬁ ltros y ventiladores. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Páginas 38, 40, 92 y 108 Guía de Soluciones Eﬁ ciencia Energética Extr acción de humos y clima tiz ación 03_TERCIARIO_REST_CS2.indd 39 03_TERCIARIO_REST_CS2.indd 39 22/10/09 11:55:22 22/10/09 11:55:22

40 Sector Terciario Restaurantes Cámara frigoríﬁ ca Asegurar los niveles de temperatura ¿Quiere garantizar que los alimentos refrigeradosse mantendrán en perfectas condiciones? Hay que hacer una inversión importante en alimentos que necesitan mantenerse en las mejores condiciones sanitarias. Su uso es continuo las 24 horas del día. No hay nadie pendiente de la cámara frigoríﬁ ca. La recomendación eﬁ ciente del instalador: Es importante evitar que los alimentos se deterioren, manteniendo siempre los niveles de temperatura adecuados.Mediante un reconectador diferencial REDs aseguramosla continuidad de servicio eléctrico actuando frente a los disparos intempestivos por tormentas, obras, fugas transitorias, etc. Esto es especialmente importante en las horas de cierre del restaurante.El aparato garantiza una reconexión segura para cualquier persona (evita reenganches ante una electrocución) y si el defecto persiste intentará rearmarse hasta su desaparición.Queremos evitar desconexiones en equipos imprescindibles,y mediante el Tesys T se prioriza el servicio de la cámara frigoríﬁ ca frente a otras líneas eléctricas del restaurante más prescindibles ocasionalmente. En una instalación que está en uso constantemente y con un gasto energético elevado es necesario plantearse una reducción de consumo.A través de una batería de condensadores Varplus reduciremos la factura eléctrica contrarrestando el consumo de reactiva que generan los motores de la cámara. Queremos saber cuándo hay un corte de suministro eléctrico en nuestra cámara frigoríﬁ ca. Mediante el Zelio Logic y el módem GSM puede recibir un SMS con una notiﬁ cación instantánea del fallo de suministro de la red. Únicamente es necesario asociar los contactos auxiliares de las protecciones multi 9 o Compact. Para el propietario de la instalación: Un negocio más productivo al mantener los alimentos en perfecto estado y con una factura eléctrica más reducida. Una instalación más tecniﬁ cada, moderna, eﬁ ciente y segura. En cuanto a la Eﬁ ciencia Energética Excelente eﬁ ciencia de continuidad de servicio en las áreas que no pueden parar bajo ningún concepto. Gracias a la batería de condensadores Varplus podemos reducir nuestra factura eléctrica hasta un 30%. Beneﬁ cios 03_TERCIARIO_REST_CS2.indd 40 03_TERCIARIO_REST_CS2.indd 40 22/10/09 11:55:23 22/10/09 11:55:23

41 A s egur ar los niv eles de t e mper a tur a Sistema de gestión de motores TeSys T Reconectador diferencial REDs Solución también aplicable en: Líneas de frío de supermercados.Sistemas de conservación en granjas.Carnicerías, pescaderías... Condensador modular Varplus Productos que intervienen en esta solución: nivel A Ser eﬁ ciente en la gestión de las alarmas técnicas (contra incendios, escapes de gas y de agua) y proteger sus equipos eléctricos contra las sobretensiones (rayos, subidas de tensión…) con los limitadores de tensión. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Páginas 70 y 138 Guía de Soluciones Eﬁ ciencia Energética Relé programable Zelio Logic 03_TERCIARIO_REST_CS2.indd 41 03_TERCIARIO_REST_CS2.indd 41 22/10/09 11:55:23 22/10/09 11:55:23

42 Sector Terciario Oﬁ cinas 1 2 3 Nuestro conocimiento en distribución de la energía y automatización ofrece Ahorros Energéticos de hasta el 30% en los ediﬁ cios de oﬁ cinas. 04_TERCIARIO_OFICINAS_CS2.indd 42 04_TERCIARIO_OFICINAS_CS2.indd 42 22/10/09 11:55:52 22/10/09 11:55:52

43 1 Sistema inmótico inteligente 44 Módulo de funciones KNX: termostato, pulsadores plus, detector de presencia, contactos magnéticos de ventana, actuador/controlador de Fan Coil. Alimentación y refrigeración eﬁ ciente de los equipos informáticos 46 SAI Symmetra PX, racks infraStruXureTM, Cooling In Row. Generación de energía fotovoltaica 48 Inversor de conexión a red Xantrex GT Series (GT2.8SP, GT3.8SP, GT5.0SP) y GT30E. Y también... Gestión de la ventilación y presencia en un parking 12 Variadores de velocidad Altivar y detectores de movimiento Argus. Control de la iluminación de exteriores y el riego del jardín 24 Interruptor crepuscular IC2000, variador de velocidad Altivar, interruptor horario IHP y central de medida PM700. Gestión de la climatización y la iluminación en recepción y salones 26 Sistema KNX de Schneider Electric. Automatizar la iluminación de pasillos, escaleras y aseos 28 Detector de presencia Argus y detector crepuscular. Medición del consumo y gestión de la energía 60 Interruptor automático Compact NSX, limitadores de sobretensiones Quick PRD y baterías de condensadores Varset SAH. 2 3 04_TERCIARIO_OFICINAS_CS2.indd 43 04_TERCIARIO_OFICINAS_CS2.indd 43 22/10/09 11:55:52 22/10/09 11:55:52

44 Sector Terciario Oﬁ cinas Despachos, salas y open space Sistema inmótico inteligente ¿Sabía que la satisfacción de sus empleados aumenta la ﬁ delización de sus clientes? Siempre están todas las luces de la sala encendidas. No se aprovecha la luz natural que entra por las ventanas. Si se abren las ventanas, la climatización debería pararse. El sol puede deslumbrarnos cuando estamos trabajando en el ordenador. La recomendación eﬁ ciente del instalador: Quiero aprovechar al máximo la luz natural que entra por las ventanas de la oﬁ cina.Gracias al sistema KNX-Dali de Schneider Electric podremos regular constantemente la iluminación de diferentes zonas independientes en función de la luz natural y del nivel de luxes necesarios en el plano de trabajo. Si se abren las ventanas, no quiero malgastar energía. Podemos controlar el sistema de climatización o Fan Coil instalando contactos en las ventanas e integrándolos en el sistema KNX de Schneider Electric que actúe desconectando la climatización, cuando detecte que alguna de las ventanas se abren. Quiero que mis persianas actúen de forma inteligente. Podemos combinar diferentes soluciones para que nuestras persianas actúen de la forma deseada. Podremos abrirlas o cerrarlas mediante una programación horaria o según el aporte de luz natural. ¿Puedo crear diferentes escenas que controlen diferentes sistemas de la sala?Puede crear tantas escenas como quiera. Con el sistema KNX de Schneider Electric podrá bajar las persianas, atenuar la luz de la sala y bajar la pantalla del proyector, simplemente pulsando un botón. Para el propietario de la instalación: Todo bajo control. No tendrá que estar pendiente de la iluminación ni del clima ni de las persianas. El sistema se regula automáticamente. Sus colaboradores dispondrán de las mejores condiciones laborales para que puedan rendir al máximo en su trabajo.Su oﬁ cina dispondrá de un distintivo de calidad e imagen ante sus clientes. Con KNX dispondrá de un sistema inmótico capaz de controlar todos los dispositivos. Para los empleados: La jornada laboral será mucho más agradable y recibirán un valor percibido mayor por parte de la empresa. En cuanto a la Eﬁ ciencia Energética: Ahorrará energía hasta un 30% con la automatización de todos los procesos. Beneﬁ cios 04_TERCIARIO_OFICINAS_CS2.indd 44 04_TERCIARIO_OFICINAS_CS2.indd 44 22/10/09 11:55:52 22/10/09 11:55:52

45 Sist ema inmó tico in teligen te Solución también aplicable en: Viviendas de alto standing, geriátricos, hoteles… Productos que intervienen en esta solución: nivel A Es exigencia del CTE la regulación de la iluminación en función del aporte de luz natural exterior. Gracias al sistema KNX de Schneider Electric podemos conseguirlo.Recuerde que es obligatorio disponer de la señalización de emergencia adecuada y del sistema de detección de incendios.Proteger sus equipos eléctricos con un Quick PRD contra las sobretensiones (rayos, subidas de tensión, etc.) para proteger su instalación. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Páginas 72 y 96 Guía de Soluciones Eﬁ ciencia Energética Pulsador multifunciónKNX Detector de presenciaKNX Actuador/controladorFan Coil KNX 04_TERCIARIO_OFICINAS_CS2.indd 45 04_TERCIARIO_OFICINAS_CS2.indd 45 22/10/09 11:55:53 22/10/09 11:55:53

46 Sector Terciario Oﬁ cinas Sala informática Alimentación y refrigeración eﬁ ciente de los equipos informáticos ¿Y si le ayudáramos a no perder los datos informáticos de su empresa? La pérdida de datos puede ser fatal para su negocio. Los servidores y equipos IT necesitan un espacio dedicado y climatizado. La energía caloríﬁ ca de los servidores y los equipos IT evoluciona según sus prestaciones. Hacer crecer su estructura IT al mismo tiempo que sus negocios puede ser un rompecabezas complicado. La recomendación eﬁ ciente del instalador: Un corte de la alimentación eléctrica puede dañar de forma irremediable sus equipos IT y provocar la pérdida de datos críticos.Conectar los equipos IT a un sistema de alimentación ininterrumpida de alta eﬁ ciencia energética de APC by Schneider Electric le garantiza una total seguridad frente a todo tipo de cortes. La disipación del calor de los equipos necesita una sala especíﬁ ca y climatizada.El sistema de refrigeración InRow asociado a los racks InfraStruXure™ permiten disipar hasta 30 kW mediante circuitos de refrigeración por agua. La evolución tecnológica de los equipos IT y de sus negocios necesitan una potencia mayor.Los SAI Symmetra PX son modulares y escalables en potencia y autonomía.Además, los SAI de alta eﬁ ciencia energética son un 3% más eﬁ cientes que una conﬁ guración estándar y los componentes son del tipo Hot-Swap, es decir, se pueden cambiar o ampliar sin parar el sistema. Para el propietario de la instalación: El sistema InfraStruXure™ puede ser instalado en una sala no preparada para los servicios IT, y así ahorrar el suelo técnico y la climatización de la sala. Se puede hacer evolucionar la instalación sin modiﬁ car el diseño inicial; diseño “paga a medida que creces”. La supervisión centralizada de la infraestructura permite asegurar la seguridad de sus equipos así como de los accesos, y así asegurar la continuidad de su negocio. En cuanto a la Eﬁ ciencia Energética: La implementación de un SAI de alta eﬁ ciencia energética y un sistema de refrigeración InRow, acoplado directamente a los racks, permite ahorrar hasta un 20% en consumo eléctrico y en emisiones de CO 2 . Beneﬁ cios 04_TERCIARIO_OFICINAS_CS2.indd 46 04_TERCIARIO_OFICINAS_CS2.indd 46 22/10/09 11:55:54 22/10/09 11:55:54

47 Alimen tación y r e friger ación eﬁ cien te de los equipos inf ormá ticos Solución también aplicable en: Hoteles, centros comerciales, escuelas... Productos que intervienen en esta solución: nivel A Proteger sus equipos eléctricos con un Quick PRD contra las sobretensiones (rayos, subidas de tensión, etc.) para proteger su instalación.En caso de tormentas, humedades o disparos por simpatía, lo primero en saltar es el interruptor diferencial. Un REDs puede reconectar la instalación sólo si el defecto ha desaparecido, garantizando la seguridad de las personas y de la instalación. Disponer de sistemas de seguridad como la detección de incendios, así como cables de alta seguridad no propagadores del fuego y con una muy reducida emisión de gases. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 20% Página 106 Guía de Soluciones Eﬁ ciencia Energética SAI SymetraPX Racks InfraStruxureTM Cooling InRow 04_TERCIARIO_OFICINAS_CS2.indd 47 04_TERCIARIO_OFICINAS_CS2.indd 47 22/10/09 11:55:54 22/10/09 11:55:54

48 Sector Terciario Oﬁ cinas Azotea Generación de energía fotovoltaica ¿Y si pudiera usar sucubierta para obtener energía? Gestionar las oﬁ cinas requiere un gran consumo energético para poder dar a sus trabajadores unas condiciones óptimas. Cada vez hay más emisiones de CO 2 a la atmósfera. La recomendación eﬁ ciente del instalador: Deseamos aprovechar la estructura de nuestro ediﬁ cio para obtener una energía eﬁ ciente y ecológica. Como tiene una gran cubierta existe el potencial de instalar un sistema de paneles fotovoltaicos junto con los inversores Xantrex.De esta forma podemos generar energía eléctrica que inyectaremos en nuestra red y nos ahorrará costes.Permite la conexión de múltiples inversores en paralelo, lo que genera la posibilidad de aumentar el tamaño de su instalación si así lo desea. Ademas, el sistema de seguimiento de máxima potencia rastrea el punto de máxima irradiación solar permitiéndole el rendimiento óptimo en la generación de la energía. Para el propietario de la instalación: Podrá beneﬁ ciarse de una rentabilidad económica con una inversión segura y garantizada. Podrá transmitir una imagen de respeto y cuidado del medio ambiente, mejorando la imagen social de su empresa. En cuanto a la Eﬁ ciencia Energética: Por cada kW fotovoltaico instalado dejará de emitir aproximadamente 11 toneladas de CO 2 . Su inversión en una instalación de 30 kW puede tener un retorno de la inversión en unos 8-10 años dependiendo de la localización de su ediﬁ cio. Con una instalación de 30 kW podrá ahorrar 355,21 toneladas de CO 2 al año. Beneﬁ cios Recomendado CTE. Según el CTE, los ediﬁ cios deben tener parte de aportación de energías renovables, aunque no necesariamente la fotovoltaica exclusivamente. 04_TERCIARIO_OFICINAS_CS2.indd 48 04_TERCIARIO_OFICINAS_CS2.indd 48 22/10/09 11:55:54 22/10/09 11:55:54

49 Gener ación de ener gía f o to v olt aica Solución también aplicable en: Restaurantes, almacenes, hoteles, colegios, universidades, viviendas familiares, comunidades de vecinos; cualquier ediﬁ cio que disponga de espacio suﬁ ciente. Productos que intervienen en esta solución: nivel A Proteger sus equipos eléctricos con un Quick PRD contra las sobretensiones (rayos, subidas de tensión, etc.) para proteger su instalación.Si se decide a alquilar su cubierta podrá beneﬁ ciarse, además, de un porcentaje anual de lo que produzca la instalación.Esta instalación también puede ser para consumo propio en lugares donde no tiene acceso a la red con el uso de un inversor/cargador Xantrex, un banco de baterías y módulos fotovoltaicos.Los equipos solares para calentar el agua son obligatorios por el Código Técnico de la Ediﬁ cación. Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 20% Página 114 Guía de Soluciones Eﬁ ciencia Energética InversoresXantrex™ GT Series InversoresXantrex™ GT30E 04_TERCIARIO_OFICINAS_CS2.indd 49 04_TERCIARIO_OFICINAS_CS2.indd 49 22/10/09 11:55:55 22/10/09 11:55:55

50 Sector Terciario Escuelas 1 2 3 La aplicación de medidas de Eﬁ ciencia Energética pueden aportar hasta un 30% de ahorro. 05_TERCIARIO_ESCUELAS_CS2.indd 50 05_TERCIARIO_ESCUELAS_CS2.indd 50 21/10/09 10:29:44 21/10/09 10:29:44

51 1 Adaptar al horario escolar la ventilación y la iluminación de las aulas 52 Detector de presencia Argus, interruptor horario IHP y variador de velocidad Altivar 61. Adecuar la temperatura y la iluminación según su uso en el gimnasio 54 Variador de velocidad Altivar 61, interruptor horario IHP y detector crepuscular Argus. Personalizar el confort para el estudiante en la biblioteca 56 Variador de velocidad Altivar, interruptor horario IHP y termostato semanal programable Unica. Y también... Control de la iluminación de exteriores y el riego del jardín 24 Interruptor crepuscular IC2000, variador de velocidad Altivar, interruptor horario IHP y central de medida PM700. Automatizar la iluminación de pasillos, escaleras y aseos 28 Detector de presencia Argus y detector crepuscular. Generación de energía fotovoltaica 48 Inversor de conexión a red Xantrex GT Series (GT2.8SP, GT3.8SP, GT5.0SP) y GT30E. Medición del consumo y gestión de la energía 60 Interruptor automático Compact NSX, limitadores de sobretensiones Quick PRD y baterías de condensadores Varset SAH. 2 3 05_TERCIARIO_ESCUELAS_CS2.indd 51 05_TERCIARIO_ESCUELAS_CS2.indd 51 21/10/09 10:29:45 21/10/09 10:29:45

52 Sector Terciario Escuelas Aulas Adaptar al horario escolar la ventilación y la iluminación ¿Y si los profesores pueden impartir mejor sus clases y los alumnos mejorar sus notas? Tanto estudiantes como profesores tienen que tener las mejores condiciones para sacar el máximo partido a las clases. Las aulas no tienen ni la ventilación ni la iluminación adecuadas a su uso. La recomendación eﬁ ciente del instalador: La iluminación es demasiado intensa o no es suﬁ ciente según la hora del día y las estaciones del año.El sistema de detectores Argus enciende o apaga la luz en función de la luz natural y de la presencia de los alumnos. Las aulas son espacios cerrados con un gran número de personas y es necesario hacer una correcta renovación del aire.Es posible gestionar la ventilación en relación a la ocupación de las clases y a un horario deﬁ nido con un interruptor programable IHP.Además, utilizar un variador de velocidad Altivar 61 para controlar la velocidad del ventilador en función del caudal necesario permite ahorrar energía. Para el propietario de la instalación: Mejoras de las condiciones de estudio y de trabajo de alumnos y profesores. En cuanto a la Eﬁ ciencia Energética: Ahorros importantes en la factura de electricidad respecto a la ventilación e iluminación no automatizada. Beneﬁ cios 05_TERCIARIO_ESCUELAS_CS2.indd 52 05_TERCIARIO_ESCUELAS_CS2.indd 52 21/10/09 10:29:45 21/10/09 10:29:45

53 Adap ta r al hor ario escolar la v e n tilación y la iluminación Solución también aplicable en: Salas de reunión de ediﬁ cios de oﬁ cinas o salones de convención de hoteles. Páginas 80 y 108 Guía de Soluciones Eﬁ ciencia Energética Ser eﬁ ciente en la gestión de las alarmas técnicas contra incendio, así como la señalización y luces de emergencia.En los colegios las aulas deben tener una cantidad de 300 luxes cumpliendo con la norma EN 12464-1. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Productos que intervienen en esta solución: Detector de presenciaArgus Interruptor horarioIHP Variador de velocidad Altivar 61 05_TERCIARIO_ESCUELAS_CS2.indd 53 05_TERCIARIO_ESCUELAS_CS2.indd 53 21/10/09 10:29:45 21/10/09 10:29:45

54 Sector Terciario Escuelas Gimnasio Adecuar la temperatura y la iluminación según su uso ¿Por qué perder la oportunidad de ahorrar energía en su gimnasio? Es una instalación con zonas muy diferenciadas (vestuarios, salas de actividades...). No se precisa la misma gestión en unos vestuarios que en una sala de actividades o en una piscina. El usuario no se preocupa por el consumo que se produce en las instalaciones. El extractor de evacuación de humedad de las duchas está siempre en marcha. La recomendación eﬁ ciente del instalador: Es preciso garantizar que en la ducha la humedad no alcance niveles demasiado altos. Existen varios métodos, la alternativa más eﬁ caz en este caso es controlar la velocidad del ventilador a través de un variador de velocidad Altivar y un humidistato. El ventilador funciona a la velocidad idónea según el grado de humedad, y por lo tanto ahorra energía. En la sala de multiactividades tenemos la necesidad de gestionar la iluminación y la ventilación de forma óptima según la ocupación. Con los detectores Argus podemos encender la iluminación y la ventilación sólo cuando hay presencia de usuarios en la sala. Además optimizaremos el consumo del motor de la ventilación con la implementación de un variador Altivar. Durante gran parte del día la luz natural ya es suﬁ ciente para iluminar el gimnasio sin necesidad de tener todas las luminarias encendidas.Mediante los detectores crepusculares Argus gestionaremos el encendido y apagado de la luz para aprovechar la luz natural al máximo de su potencial.Podemos llegar a una solución integrada y centralizada a través de una solución KNX como la descrita para los hoteles en la pagina 26. En la piscina precisamos encender y apagar la climatización, la ventilación y la iluminación en función de un horario preestablecido de actividades.Según sus necesidades, con un interruptor horario IHP podremos deﬁ nir el encendido de la climatización o ventilación un tiempo antes de la apertura, así como la iluminación, con la llegada del personal. También podremos optimizar el bombeo de agua con un variador Altivar que proporcionará mayor o menor caudal según lo que se precise. Para el propietario de la instalación: Sus costes serán más ajustados y su servicio más acorde a las necesidades de los usuarios. Alargará la vida de sus instalaciones gracias a un arranque suave provocado por el variador de velocidad. En cuanto a la Eﬁ ciencia Energética: Un importante ahorro energético del 30% gracias a los detectores de presencia y hasta el 50% por los variadores. Beneﬁ cios 05_TERCIARIO_ESCUELAS_CS2.indd 54 05_TERCIARIO_ESCUELAS_CS2.indd 54 21/10/09 10:29:50 21/10/09 10:29:50

55 Adecuar la t e mper a tur a y la iluminación según su uso Variador de velocidad Altivar 61 Interruptor horario IHP Detector crepuscular Argus Solución también aplicable en: Ambulatorios, instalaciones deportivas públicas, gimnasios privados, centros de Spa. Páginas 74, 80, 92, 104 y 108 Guía de Soluciones Eﬁ ciencia Energética Con Zelio Logic y un módem GSM puede recibir mensajes de alarmas técnicas en su móvil. Si su instalación lo permite puede instalar paneles fotovoltaicos para generar energía eléctrica o una instalación térmica para calentar el agua de su instalación.Las instalaciones centralizadas de climatización o ventilación de más de 10.000 m³/h deben cumplir normativa especíﬁ ca en cuanto a características del equipo. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Productos que intervienen en esta solución: 05_TERCIARIO_ESCUELAS_CS2.indd 55 05_TERCIARIO_ESCUELAS_CS2.indd 55 21/10/09 10:29:50 21/10/09 10:29:50

56 Sector Terciario Escuelas Biblioteca Personalizar el confort para el estudiante ¿Sabía que a mayor confort, mayor rendimiento? Disponemos de un gran espacio con mucha iluminación durante unas horas determinadas. Se quiere aprovechar la luz natural en las zonas que dan al exterior. Necesidad de un ambiente silencioso adecuado para el estudio. La recomendación eﬁ ciente del instalador: La iluminación está encendida en todas las zonas independientemente de la ocupación real.Instalar detectores de presencia Argus en las zonas estratégicas para asegurar la iluminación sólo donde sea necesario, aprovechando al mismo tiempo la luz natural. Las zonas de archivos suelen ser pasillos con estanterías para los libros y no es necesario que estén permanentemente iluminadas.Colocar al inicio y al ﬁ nal del pasillo un detector de movimiento Argus para iluminarlo durante el tiempo de búsqueda de libros. La zona de lectura suele estar en la zona con mayor iluminación natural.Colocando un interruptor crepuscular IC2000 con su célula fotoeléctrica activaremos las luminarias de la zona cuando la luminosidad exterior no sea suﬁ ciente. Evitar que al cerrar la biblioteca quede en funcionamiento el aire acondicionado. Programar mediante un interruptor horario IHP la conexión y la desconexión de la climatización. Para el propietario de la instalación: Conseguirá mayor rendimiento y bienestar para los usuarios de la biblioteca. En cuanto a la Eﬁ ciencia Energética: Ahorro considerable en iluminación y en la climatización asegurando el uso sólo cuando sea necesario. Podemos conseguir hasta un 20% de ahorro con estas aplicaciones. Beneﬁ cios 05_TERCIARIO_ESCUELAS_CS2.indd 56 05_TERCIARIO_ESCUELAS_CS2.indd 56 21/10/09 10:29:53 21/10/09 10:29:53

57 P e rsonaliz ar el conf o rt par a el estudian te Solución también aplicable en: Zonas comunes de hoteles, almacenes, oﬁ cinas, bibliotecas públicas... Páginas 70 y 82 Guía de Soluciones Eﬁ ciencia Energética Ser eﬁ ciente en la gestión de las alarmas técnicas (contra incendios, escapes de gas y de agua) y proteger sus equipos eléctricos contra las sobretensiones (rayos, subidas de tensión...) con los limitadores de tensión. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 20% Productos que intervienen en esta solución: Interruptor crepuscular IC2000 Fotocélula Detector de movimiento Argus 220 Interruptor horario IHP Detector de presencia Argus 05_TERCIARIO_ESCUELAS_CS2.indd 57 05_TERCIARIO_ESCUELAS_CS2.indd 57 21/10/09 10:29:53 21/10/09 10:29:53

58 Sector Industrial Soluciones comunes 1 2 Soluciones que contribuyen a alcanzar un Ahorro Energético de hasta el 30%. 06_INDUSTRIAL_COMUNES_CS2.indd 58 06_INDUSTRIAL_COMUNES_CS2.indd 58 22/10/09 11:57:24 22/10/09 11:57:24

59 1 Medición del consumo y gestión de la energía 60 Interruptor automático Compact NSX, limitadores de sobretensiones Quick PRD y baterías de condensadores Varset SAH. Proteger los procesos críticos 62 Variador de velocidad Altivar 61, interruptor horario IHP y detector crepuscular Argus. Y también... Control de la iluminación de exteriores 24 Interruptor crepuscular IC2000, interruptor horario IHP y central de medida PM700. Generación de energía fotovoltaica 48 Inversor de conexión a red Xantrex GT Series (GT2.8SP, GT3.8SP, GT5.0SP) y GT30E. 2 06_INDUSTRIAL_COMUNES_CS2.indd 59 06_INDUSTRIAL_COMUNES_CS2.indd 59 22/10/09 11:57:24 22/10/09 11:57:24

60 Sector Industrial Soluciones comunes Instalación técnica Medición del consumo y gestión de la energía ¿Y si el consumo de suinstalación estuvieseen sus manos? La maquinaria tiene elevados consumos y la continuidad de servicio es básica. Tenemos una continua demanda de aumento de productividad. Precisamos que la maquinaria crítica para la producción esté protegida antedescargas eléctricas producidas por rayoso por defectos de suministro. La recomendación eﬁ ciente del instalador: La factura eléctrica es muy elevada y tiene muchas puntas de consumo en distintas zonas. Protegiendo su instalación con la nueva gama Compact NSX con la unidad de control avanzada, podrá visualizar los consumos de cada línea de su instalación para detectar cargas excesivas. Estamos en las oﬁ cinas de la industria y queremos parametrizar algún valor de las protecciones, por lo que tenemos que ir hasta el cuadro eléctrico. Mediante un módulo de comunicación Modbus logramos analizar consumos de energía, asignación de costes, y analizar la calidad del suministro de forma remota desde las oﬁ cinas sin necesidad de desplazarse. Una sobretensión transitoria debida a una tormenta o una maniobra en la red pueden provocar daños en los receptores. Instalar un limitador de sobretensiones Quick PRD para proteger todos los equipos eléctricos y electrónicos. Este dispositivo incorpora el automático de desconexión para dar una mayor continuidad de servicio. Las luces de las salas técnicas a menudo se quedan encendidas. Mediante un detector de presencia Argus aseguramos el encendidode la luz sólo cuando lo precise el usuario. Cualquier industria puede tener muchos motores que generan energía reactiva y armónicos en la instalación y hacen que se penalice incrementando la factura eléctrica. Colocando baterías de condensadores Varset SAH con ﬁ ltrado de armónicos le permitirá corregir la generación de la energía reactiva para reducir la factura eléctrica. Además tendrá sus equipos protegidos contra los dañinos armónicos que se producen en los motores. Para el propietario de la instalación: Su negocio mejorará su productividad gracias a la reducción de averías: En cuanto a la Eﬁ ciencia Energética: Un aprovechamiento mucho más eﬁ ciente de la energía. Reduciremos la factura eléctrica con la implementación de las baterías de condensadores hasta un 30%. Además, la supervisión y la monitorización del consumo de la instalación contribuye a un uso más eﬁ ciente de la energia y crear un comportamiento más concienciado, permitiendo un ahorro de hasta un 10%. Beneﬁ cios 06_INDUSTRIAL_COMUNES_CS2.indd 60 06_INDUSTRIAL_COMUNES_CS2.indd 60 22/10/09 11:57:24 22/10/09 11:57:24

61 Medición del consumo y gestión de la ener gía Contacto de señalización SDX Limitador de sobretensiones Quick PRD Detector de presencia Argus Batería de condensadores Varset SAH Interruptor automático Compact NSX Solución también aplicable en: Instalación técnica en mediano/gran terciario. Páginas 152, 154 y 156 Guía de SolucionesEﬁ ciencia Energética Ser eﬁ ciente en la gestión de las alarmas técnicas (contra incendios, escapes de gas y de agua) y asegurar la continuidad de servicio con la gama de reconectadores REDs.Los equipos solares para el agua caliente sanitaria son obligatorios por el Código Técnico de la Ediﬁ cación y contribuirán a un importante ahorro energético. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Productos que intervienen en esta solución: 06_INDUSTRIAL_COMUNES_CS2.indd 61 06_INDUSTRIAL_COMUNES_CS2.indd 61 22/10/09 11:57:24 22/10/09 11:57:24

62 Sector Industrial Soluciones comunes Producción Proteger los procesos críticos ¿No está preocupado por las paradas intempestivas de su producción? Usted tiene una industria con procesos de fabricación automatizada o procesos continuos. ¿Saben que los microcortes pueden tener un resultado nefasto en su negocio? Los microcortes pueden no conllevar una parada de la instalación pero sí un desfase en las ondas de tensión que pueden deteriorar o destruir PCs y autómatas. Un suministro eléctrico deﬁ ciente puede llevar a pérdidas de producción, pérdidas económicas o, incluso más grave, poneren peligro la seguridad de las personasy de los bienes. La recomendación eﬁ ciente del instalador: Con un microcorte todas sus líneas de producción pierden el sincronismo, con la consecuente pérdida de producción.Con la instalación de un SAI MGE Galaxy 5000 podremos superar los huecos de tensión de la red, y así poder evitar las perdidas de producción. Si hay un corte de suministro eléctrico prolongado... ¿cómo poder seguir alimentando las cargas críticas?Con la instalación de un SAI MGE Galaxy 5000 podremos realizarlas paradas programadas y seguir alimentando las cargas seleccionadas durante el tiempo requerido. Si el corte de suministro se alarga varias horas... ¿qué soluciones se pueden implementar?En este caso existen 2 posibilidades:a) En grandes instalaciones la solución es un SAI MGE Galaxy 5000, ya que es capaz de realizar la conmutación a un grupo electrógeno.b) Para pequeñas instalaciones es suﬁ ciente instalar módulo buffer Phaseo, que alimenta en 24 V de continua durante un máximo de 20 horas. Para el propietario de la instalación: Mejora competitiva. La continuidad de la producción aumenta el rendimiento, disminuye los costes de averías y de stocks. Esto se traduce en mejoras del fondo de maniobra. Con la desaparición de los paros intempestivos y de las averías asociadas, la vida útil de sus instalaciones se alargará. En cuanto a la Eﬁ ciencia Energética: Utilizar un SAI MGE Galaxy de alto rendimiento nos permite un ahorro energético de alrededor del 25% de su valor y contribuir al ahorro de emisiones de CO 2 . Beneﬁ cios 06_INDUSTRIAL_COMUNES_CS2.indd 62 06_INDUSTRIAL_COMUNES_CS2.indd 62 22/10/09 11:57:26 22/10/09 11:57:26

63 Pr o teger los pr ocesos críticos Módulo buffer Phaseo SAI MGE Galaxy 5000 Solución también aplicable en: Túneles, barcos, desalinizadoras, potabilizadoras, aeropuertos, puertos, hospitales... Páginas 164 y 167 Guía de SolucionesEﬁ ciencia Energética Si se trata de una pequeña instalación donde sólo quiere superar microcortes, es posible realizarlo con un módulo buffer Phaseo instalado en carril DIN.En el caso de que los cables eléctricos alimenten a equipos que deban permanecer en funcionamiento durante un incendio, deberán estar protegidos para mantener la corriente eléctrica durante el tiempo exigible a la estructura de la nave en que se encuentre. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Productos que intervienen en esta solución: 06_INDUSTRIAL_COMUNES_CS2.indd 63 06_INDUSTRIAL_COMUNES_CS2.indd 63 22/10/09 11:57:26 22/10/09 11:57:26

64 Sector Industrial Soluciones especíﬁ cas Soluciones adaptadas a cada empresa para alcanzar un 30% de Ahorro. 07_INDUSTRIAL_ESPEC_CS2.indd 64 07_INDUSTRIAL_ESPEC_CS2.indd 64 22/10/09 11:58:06 22/10/09 11:58:06

65 1 Automatización del proceso del secado 66 Zelio Control, autómata programable Twido y variador de velocidad Altivar 312. Asegurar el servicio y el nivel de temperatura en cámaras frigoríﬁ cas 68 Relé Zelio Control, contactores TeSys T, baterias Varset SAH y reconectador diferencial REDs. Gestionar encendido y apagado de las cargas 70 Relé Zelio Control, fuente de alimentación Phaseo y pantalla táctil Magelis. Gestión de la iluminación en muellesy zonas de picking 72 Detector de movimiento Argus 360, interruptor crepuscular IC2000 y fotocélula. Automatización de las cintas transportadoras 74 Autómata programable Twido, variador de velociadad Altivar 312, pulsador Harmony y contactores TeSys T. 2 3 4 5 07_INDUSTRIAL_ESPEC_CS2.indd 65 07_INDUSTRIAL_ESPEC_CS2.indd 65 22/10/09 11:58:06 22/10/09 11:58:06

66 Sector Industrial Soluciones especíﬁ cas Secaderos Automatización del proceso del secado ¿Y si pudiéramos simular las estaciones del añoa nuestro gusto? Necesito simular la estacionalidad. En verano quiero dar un determinado fríoy en invierno un determinado calor conel índice de humedad requerido parami proceso. No sé cómo acelerar la simulación de la estacionalidad con un método preciso. Tengo diferentes producciones y cada una de ellas necesita simular diferentes ciclos de producción en el tiempo, con temperaturasy humedades distintas. ¿Cómo conocer las incidencias que hayan podido surgir y guardar todo el históricode temperaturas y humedades? La recomendación eﬁ ciente del instalador: ¿Cómo se pueden simular las estaciones del año en un secadero? Para simular las estaciones hay que poder controlar la temperaturay la humedad a lo largo del tiempo. El Zelio Control puede regularla temperatura y actuar sobre los relés de accionamiento de laventilación, resistencia o circuitos de agua.El control de temperatura puede optimizar el consumo energético con un control PID; la salida puede pilotar variadores de velocidad Altivar en los mismos circuitos. ¿Cómo se pueden tener diferentes ciclos para producciones distintas?Muy sencillo, cada producción reposará en cámaras diferentes donde sus consignas de funcionamiento estarán pilotadas por un regulador Zelio Control con parámetros diferentes. Para centralizar, visualizar y gestionar la información, incorporamos un autómata Twido para capturar los datos de cada Zelio Control a través del Modbus integrado. ¿Cómo obtener históricos de temperatura, humedad y las incidencias producidas?Con Zelio Control y una pantalla táctil Magelis se capturan y se almacenan los datos en una tarjeta Compact Flash para su tratamiento oﬁ mático. Otro modo es centralizar la información a través de un Twido y enviarla a una pantalla Magelis o un Scada. Para el propietario de la instalación: Podrá dar un producto de mayor calidad al realizar un control higrométrico adecuado a la producción en tiempo, temperatura y humedad. Con ello, dispondrá de un histórico de estos parámetros de la producción completa. Mejorará el mantenimiento preventivo con la supervisión de la instalación y el histórico de funcionamiento. En cuanto a la Eﬁ ciencia Energética: Ahorramos energía automatizando las salas e incorporando controles PID y variadores de velocidad Altivar. Beneﬁ cios 07_INDUSTRIAL_ESPEC_CS2.indd 66 07_INDUSTRIAL_ESPEC_CS2.indd 66 22/10/09 11:58:06 22/10/09 11:58:06

67 Aut o ma tiz ación del pr oceso del secado Autómata programable Twido Variador de velocidad Altivar 312 Pantalla táctil Magelis Controlador de temperatura Zelio Control Solución también aplicable en: Secadora de tabaco, cerámica, ladrillos, cámaras de congelación,hornos, líneas de producción de comida y bebidas, cabinasde pintura, granjas de ganadería y horticultura. Páginas 146, 160 y 168 Guía de SolucionesEﬁ ciencia Energética Para los arranques de motor que no requieran un variador de velocidad recuerde instalar los contactores TeSys de bajo consumo, y compensar la energía reactiva producida por los motores con las baterías Varset.Una ventilación adecuada a sus necesidades en cuanto a humedad, aporte de aire exterior, temperatura necesaria... contribuirá a alcanzar una instalación eﬁ ciente. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Productos que intervienen en esta solución: 07_INDUSTRIAL_ESPEC_CS2.indd 67 07_INDUSTRIAL_ESPEC_CS2.indd 67 22/10/09 11:58:06 22/10/09 11:58:06

68 Sector Industrial Soluciones especíﬁ cas Cámaras Asegurar el servicio y el nivel de temperatura ¿Le gustaría adelantarse a una pérdida de producción? El fallo de un motor puede provocar importantes pérdidas económicas. Además de perjudicar el servicio al cliente. Para realizar un simple control de temperatura tengo que recurrira complejas instalaciones. La recomendación eﬁ ciente del instalador: La producción de frío para las cámaras de conservación o congelación no deben parar nunca. Instalando un TeSys T podremos ver la evolución del motor, detectar y permitir diferentes errores e incluso dejar que la instalación siga en funcionamiento ante determinados defectos eléctricos o de comunicación. Es posible programarlo para que si estos fallos persisten deshabiliten el motor. El personal autorizado necesita poder controlar y corregir la temperatura de una forma sencilla. El regulador de temperatura Zelio Control cuenta con un sencillo control de temperatura PID integrado que se instala empotrado en el cuadro a pie de máquina. Permite ajustar in situ la temperatura de consigna con una pulsación manual. Se comunica y gestiona con un sistema de supervisión de planta en Modbus. La instalación de frío tiene muchos motores que generan energía reactiva y armónicos en la instalación y hacen que se penalice incrementando la factura eléctrica. Colocando baterías de condensadores Varset SAH con ﬁ ltrado de armónicos podrá corregir la generación de la energía reactiva para reducir la factura eléctrica. Además tendrá sus equipos protegidos contra los dañinos armónicos que se producen en los motores. Es importante evitar que la instalación se desconecte debido a una tormenta o a un disparo intempestivo. Efectivamente, en caso de tormentas, humedades o disparos por simpatía, lo primero en desconectarse es el interruptor diferencial. Un REDs puede reconectar la instalación sólo si el defecto ha desaparecido, garantizando la seguridad de las personas y de la instalación. Para el propietario de la instalación: Adelantarse a posibles fallos de su motor principal le hará ganar en productividad. Es posible realizar un control de temperatura con una sencilla solución. Con la función integrada PID en el regulador Zelio Control es posible trabajar en una situación óptima de ahorro energético y entregar únicamente la potencia necesaria al motor. En cuanto a la Eﬁ ciencia Energética: Reduciremos la factura eléctrica con la implementación de las baterías de condensadores hasta un 30%. Beneﬁ cios 07_INDUSTRIAL_ESPEC_CS2.indd 68 07_INDUSTRIAL_ESPEC_CS2.indd 68 22/10/09 11:58:09 22/10/09 11:58:09

69 A s egur ar el servicio y el niv el de t e mper a tur a Batería de condensadores Varset SAH Reconectador diferencial REDs Sistema de gestión de motores TeSys T Solución también aplicable en: Túneles de lavado, hornos y calderas, compresores, prensas de inyección para plástico y goma, secadora para tabaco, cerámica, ladrillos, jamones, producción de ﬁ bras sintéticas y polímeros, líneas de producción de comida y bebidas, prensas moldeadoras, cámaras de test ambiental y bancos de pruebas, tecnologías láser y ultravioleta, cabinas de pintado, estampadoras, granjas. Páginas 152, 168 y 170 Guía de SolucionesEﬁ ciencia Energética Proteger equipos contra sobretensiones con los limitadores Quick PRD y mantener la instalación en marcha ante caída de alimentación con baterías Backup Phaseo. Para los arranques de motor que no requieran un variador de velocidad instale contactores TeSys de bajo consumo.Equipos de ventilación especíﬁ cos le favorecerán de manera óptima su consumo eléctrico. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Productos que intervienen en esta solución: Controlador de temperatura Zelio Control 07_INDUSTRIAL_ESPEC_CS2.indd 69 07_INDUSTRIAL_ESPEC_CS2.indd 69 22/10/09 11:58:09 22/10/09 11:58:09

70 Sector Industrial Soluciones especíﬁ cas Talleres Gestionar encendido y apagado de las cargas ¿Por qué no gestionar inteligentemente losencendidos y apagados de cargas para reducirsu factura? Sobrepasar la potencia máxima contratada en la compañía me penaliza fuertemente, o bien tengo que contratar una potencia más elevada de la que se necesita. Si hay una caída de tensión no puedo dar prioridad de funcionamiento a determinadas zonas. La recomendación eﬁ ciente del instalador: ¿Cómo reducir la potencia contratada sin bajar el rendimiento de mi red eléctrica?Es posible ir secuenciando los picos de arranque de las instalaciones o cargas de tal forma que no se sumen unas con las otras y que el pico de arranque resultante sea mucho más pequeño. Esto se consigue con la incorporación de un relé programable Zelio Logic. Como dispone de hasta 10 salidas de hasta 6 A no es necesario colocar relés interface y es muy práctico para situaciones donde el espacio del cuadro es reducido. Con 7 polos es posible activar secuencialmente hasta 10 zonas distintas. Si fuera necesario, se pueden conectar en cascada más Zelios en Ethernet para incorporar tantas zonas como se deseen.Para una gestión más intuitiva, puede incorporar una pantalla táctil Magelis. Si cae la red temporalmente me gustaría intentar mantener algunas instalaciones en marcha.El relé Zelio Logic se puede programar para dar prioridades y deslastrar las cargas no prioritarias.La instalación de un módulo de baterías Backup Phaseo permite mantener partes de la instalación críticas en marcha.Como instalación avanzada, sería posible establecer diferentes zonas de control designando diferentes grupos de cargas en cada una de ellas. Para el propietario de la instalación: Alarga la vida útil de la instalación ya que un encendido y apagado secuencial evita que los picos de tensión transitorios sean absorbidos por otras cargas de la red. En cuanto a la Eﬁ ciencia Energética: Disminuirá su factura eléctrica al poder acceder a una potencia contratada más baja. Beneﬁ cios 07_INDUSTRIAL_ESPEC_CS2.indd 70 07_INDUSTRIAL_ESPEC_CS2.indd 70 22/10/09 11:58:11 22/10/09 11:58:11

71 Gestionar encendido y apagado de las car gas Relé programable Zelio Logic Fuente de alimentación Phaseo Pantalla táctil Magelis Solución también aplicable en: Hoteles, hospitales, cines, restaurantes, grandes almacenes,talleres industriales, oﬁ cinas... Página 166 Guía de SolucionesEﬁ ciencia Energética En caso de disparo diferencial por tormentas, humedades o disparos por simpatía, un RED puede reconectar la instalación sólo si el defecto ha desaparecido, garantizando la seguridad de las personas y de la instalación, así como la continuidad de servicio.En locales industriales los cables deberán ser no propagadores de incendio y con emisión de humo y opacidad reducida. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 10% Productos que intervienen en esta solución: 07_INDUSTRIAL_ESPEC_CS2.indd 71 07_INDUSTRIAL_ESPEC_CS2.indd 71 22/10/09 11:58:11 22/10/09 11:58:11

72 Sector Industrial Soluciones especíﬁ cas Almacén logístico Gestión de la iluminación en muelles y zonas de picking ¿Quiere garantizar la correcta iluminacióndel muelle únicamente cuando sea necesario? El muelle y la zona de picking son amplias zonas diferenciadas que no requiereniluminación las 24 horas del día. Únicamente cuando se utilizan deben estar correctamente iluminadas parafacilitar la preparación de material. No siempre aprovechamos la luz natural durante el día. La recomendación eﬁ ciente del instalador: La iluminación permanece encendida ya que a menudo su conexión es manual y depende de los empleados el uso correcto de la instalación. Es posible que al cerrar el muelle algunas luces queden encendidas toda la noche. Los empleados van cargados de material y no pueden accionar cómodamente las luces en las distintas zonas.Podemos colocar estratégicamente en cada zona de trabajo detectores de movimiento Argus, para iluminar sólo las zonas dónde se está trabajando. Así podemos crear zonas diferentes con gestiones independientes para optimizar el uso de la energía.Con un interruptor crepuscular IC2000 y la célula fotoeléctrica podemos regular el umbral de iluminación de cada zona dependiendo de la luz exterior que pueda entrar en el muelle. Para el propietario de la instalación: Mejora las condiciones de trabajo gracias a la automatización de la iluminación. Además puede evitar accidentes laborales. En cuanto a la Eﬁ ciencia Energética: Reducción potencial en la factura eléctrica con un ahorro energético de hasta un 15%. Beneﬁ cios 07_INDUSTRIAL_ESPEC_CS2.indd 72 07_INDUSTRIAL_ESPEC_CS2.indd 72 22/10/09 11:58:13 22/10/09 11:58:13

73 Gestión de la iluminación en muelles y z onas de picking Solución también aplicable en: Zonas de paso de cualquier ediﬁ cio con usos ocasionales. Página 70 Guía de SolucionesEﬁ ciencia Energética Instale luminarias de emergencia Primalum para proveer de la cantidad de iluminaciónsegura en caso de corte de suministro eléctrico. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 15% Productos que intervienen en esta solución: Fotocélula Interruptor crepuscular IC2000 Detector de movimiento Argus 360 07_INDUSTRIAL_ESPEC_CS2.indd 73 07_INDUSTRIAL_ESPEC_CS2.indd 73 22/10/09 11:58:13 22/10/09 11:58:13

74 Sector Industrial Soluciones especíﬁ cas Almacén logístico Automatización de las cintas transportadoras ¿Y si consumiera únicamente la energía eléctrica que necesita? Algunas cintas transportadoras instaladas trabajan aunque no hayan productosen el circuito. Cuando baja la demanda de producción, la velocidad de las cintas y su consumosigue siendo del 100%. La recomendación eﬁ ciente del instalador: Poner en marcha o parar las cintas en función de si hay o no producto en ellas:Para instalaciones pequeñas o tan sólo de una cinta únicamentees necesario conectar los detectores de piezas OsiSense directamente a las bobinas de los contactores TeSys. Si precisamos dar una solución más eﬁ ciente instalaríamos los contactores TeSys de bajo consumo.Para instalaciones medianas o de varias cintas realizaremosun sencillo control con un autómata Twido. Éste puede captar todas las señales de los detectores OsiSense y es capaz de sincronizarel/los encendido/s y apagado/s de las cintas. Reducir o aumentar el ritmo de producción según demanda: Instalando variadores de velocidad Altivar podremos graduarsu velocidad y optimizar el consumo a la demanda. Podemos realizarlo aumentando o disminuyendo la velocidad manualmente o con las órdenes emitidas por el autómata Twido. El consumo eléctrico de la señalización puede reducirse. Lo conseguiremos utilizando balizas Harmony de bajo consumoque además incrementan signiﬁ cativamente su vida útil. Para el propietario de la instalación: Una correcta automatización evitará el desgaste prematuro del material, reducirá los paros de máquina por averías y aumentará su productividad. Al disminuir su factura eléctrica reducirá sus costes de producción gastando únicamente la cantidad de energía necesaria. En cuanto a la Eﬁ ciencia Energética: Los contactores de bajo consumo TeSys reducen su consumo un 55% en relación con los contactores tradicionales. Beneﬁ cios 07_INDUSTRIAL_ESPEC_CS2.indd 74 07_INDUSTRIAL_ESPEC_CS2.indd 74 22/10/09 11:58:15 22/10/09 11:58:15

75 Aut o ma tiz ación de las cin ta s tr anspor ta dor a s Variador de velocidad Altivar 312 Detectores OsiSense Piloto Harmony de bajo consumo Autómata programable Twido Contactores TeSys D Solución también aplicable en: Muelles de carga, maquinaria de envase y embalaje, cintas de supermercados. Página 160 Guía de SolucionesEﬁ ciencia Energética Proteja su instalación industrial con la gama de productos de seguridad Preventa que le aseguran la protección y parada inmediata en caso de emergencia. Ello le ayudará a cumplir las normativas requeridas en máquinas. Ser eﬁ ciente en la gestión de las alarmas técnicas (contra incendios, escapes de gas y de agua) y proteger sus equipos eléctricos contra las sobretensiones (rayos, subidas de tensión...) con los limitadores de tensión.En caso de tormentas, humedades o disparos por simpatía, lo primero en saltar es el interruptor diferencial. Un REDs puede reconectar la instalación sólo si el defecto ha desaparecido, garantizado la seguridad de las personas y de la instalación. nivel A Soluciones necesariaspara obtener un nivelde Eﬁ ciencia Energética Recuerde... Eﬁ ciente No eﬁ ciente hasta el de ahorr o ener gético 30% Productos que intervienen en esta solución: 07_INDUSTRIAL_ESPEC_CS2.indd 75 07_INDUSTRIAL_ESPEC_CS2.indd 75 22/10/09 11:58:15 22/10/09 11:58:15

76 Subvenciones, ¿dónde encontrarlas? Subvenciones y ayudas Pág .77 Tipos de órdenes Pág. 80 Ejemplo de cálculo Pág. 81 Organismos por Comunidades Autónomas Pág. 82 Ideas y recomendaciones para ser eﬁ cientes Ideas para ser eﬁ cientes Pág .86 ¡Apuntémonos ya a la Eﬁ ciencia Energética! Sector residencial Pág. 90 Sector terciario Pág. 91 Sector industrial Pág. 92 Desarrollemos una actitud común Pág. 93 Información útil en Eﬁ ciencia Energética 08_ANEXOS_CS2.indd 76 08_ANEXOS_CS2.indd 76 22/10/09 11:59:03 22/10/09 11:59:03

77 El plan de Eﬁ ciencia Energética desarrollado por el gobierno y gestionado por el IDAE (Instituto para la Diversiﬁ cación y Ahorro de la Energía), inicialmente llamado E4 y ahora E4+, se creó con el objetivo de: Reconocer en el ahorro y la Eﬁ ciencia Energética un instrumento del crecimiento económico y del bienestar social. Conformar las condiciones adecuadas para que se extienda y se desarrolle, en la sociedad, el conocimiento sobre el ahorro y la Eﬁ ciencia Energética en todas las estrategias nacionales y especialmente la estrategia española de cambio climático. Fomentar la competencia en el mercado bajo el principio rector del ahorro y la Eﬁ ciencia Energética. Consolidar la posición de España en la vanguardia del ahorro y la Eﬁ ciencia Energética. Estos planes se apoyan sobre el marco europeo de Eﬁ ciencia Energética deﬁ nido por las Directivas 2006/32/CE y 2002/91/CE. El plan E4 junto con la ESTRATEGIA ESPAÑOLA de CAMBIO CLIMÁTICO, aprobada en julio 2007, son las medidas que permitirán alcanzar los objetivos de reducción de emisiones de gases de efecto invernadero para el año 2012, deﬁ nido dentro del protocolo de Kyoto y ﬁ rmado por España en 2005. Subvenciones y ayudas 08_ANEXOS_CS2.indd 77 08_ANEXOS_CS2.indd 77 22/10/09 11:59:03 22/10/09 11:59:03

78 El plan E4+ consta de 36 incentivos y más de 59 acciones. Todas las acciones están detalladas para cada sector, por ejemplo en el sector ediﬁ cio: 1. Situación del sector ediﬁ cación. 2. Evolución energética del sector. 3. Objetivos. 4. Planiﬁ cación en el marco de la E4. 5. Planiﬁ cación con esfuerzo adicional asociado a la reducción de emisiones. 6. Evaluación diferencial de las dos planiﬁ caciones. 7. Medidas: Medida 1: Rehabilitación de la envolvente térmica de los ediﬁ cios existentes. Medida 2: Mejora de la Eﬁ ciencia Energética de las instalaciones térmicas de los ediﬁ cios existentes. Medida 3: Mejora de la Eﬁ ciencia Energética de las instalaciones de iluminación interior en los ediﬁ cios existentes. Medida 4: Promover la construcción de nuevos ediﬁ cios y la rehabilitación de existentes con alta caliﬁ cación. Medida 5: Revisión de las exigencias energéticas en la normativa ediﬁ catoria. 8. Resumen costes y beneﬁ cios por medidas. 9. Beneﬁ cios económicos. 10. Evaluación de resultados de cada una de las medidas adoptadas. Subvenciones y ayudas 08_ANEXOS_CS2.indd 78 08_ANEXOS_CS2.indd 78 22/10/09 11:59:04 22/10/09 11:59:04

79 Organismos gestores El IDAE, como organismo gestor del plan E4+ y en colaboración con las distintas Comunidades Autónomas, deﬁ ne acuerdos y planes de acción especíﬁ cos para otorgar las diferentes ayudas y subvenciones para actuaciones en ahorro y Eﬁ ciencia Energética.La validación de los proyectos de Eﬁ ciencia Energética y la adjudicación de las subvenciones son responsabilidad de cada organismo autonómico. Entre las actuaciones subvencionables podemos encontrar: auditorías energéticas, la adquisición e instalación de nuevas tecnologías más eﬁ cientes, rehabilitación de envolvente térmica, renovación del parque de vehículos, formación especíﬁ ca, estudios de viabilidad, inversiones en proyectos para la mejora de la Eﬁ ciencia Energética, etc. Para ello, cada comunidad autónoma establece los proyectos y actuaciones concretas que son objeto de subvención, así como los plazos para presentarse y los importes máximos a los que se opta. Subvenciones y ayudas 08_ANEXOS_CS2.indd 79 08_ANEXOS_CS2.indd 79 22/10/09 11:59:04 22/10/09 11:59:04

80 Tipos de órdenes Existen 2 tipos de órdenes que dan opción a subvenciones: Orden concursal Actuaciones que necesitan la elaboración de un proyecto profesional que demuestre el ahorro energético y cómo se consigue. Además, este proyecto ha de estar aprobado por el organismo de la comunidad autónoma correspondiente.En estos proyectos no importa el orden de entrega porque se valoran según los criterios de la línea de subvención a la ﬁ nalización del plazo de entrega. Orden reglada Listado de servicios y productos deﬁ nidos que pueden recibir directamente una subvención. Con importe de menor magnitud que las actuaciones del orden concursal, en la cual sí importa el orden de entrega, ya que se van adjudicando en el momento de ser presentadas a la entidad correspondiente según Comunidad Autónoma. La cuantía de estas subvenciones estará en función del coste elegible. Para poder calcular el importe al que se puede optar según la subvención, ya sea concursal o reglada, se ha diseñado la siguiente fórmula de cálculo dando como resultado el coste elegible. El coste elegible es el importe al que se tendrá opción a subvención y que está directamente relacionado con el concepto de Eﬁ ciencia Energética. Inversión bruta total - Inversión no relacionada = Inversión eﬁ ciente ( ) - Inversión de referencia = Coste elegible ( ) Debe justiﬁ carse mediante presupuesto desglosado. 08_ANEXOS_CS2.indd 80 08_ANEXOS_CS2.indd 80 22/10/09 11:59:04 22/10/09 11:59:04

81 Ejemplo de cálculo Ejemplo de coste de cálculo elegible teniendo como objetivo el mejorar la eﬁ ciencia en una aplicación de bombeo mediante la instalación de un variador de velocidad. Coste del variador ATV21: 850 € Coste de la instalación: 30 € Coste reparación de bomba: 20 € Inversión bruta total: 900 € Inversión NO relacionada con EE: 20 € No Inversión de referencia: 0 € existe Coste elegible: 880 € Coste Subvención C.C.A.A.: 30% elegible Total de la subvención: 264 € 08_ANEXOS_CS2.indd 81 08_ANEXOS_CS2.indd 81 22/10/09 11:59:04 22/10/09 11:59:04

82 Organismos por comunidades autónomas responsables de la adjudicación de subvenciones Adjuntamos la relación de organismos de las diferentes comunidades autónomas a las cuales se puede dirigir para tener toda la información referente a las subvenciones. Gobierno de España Instituto para la Diversiﬁ cación y Ahorro de la Energía, IDAE Consejería de Empleo y Desarrollo TecnológicoDirección General de Industria, Energía y Minasweb: http://www.idae.es Andalucía Junta de Andalucía Consejería de Empleo y Desarrollo TecnológicoDirección General de Industria, Energía y Minasweb: http://www.juntadeandalucia.es Agencia Andaluza de la Energía web: http://www.agenciaandaluzadelaenergia.es Aragón Gobierno de Aragón Consejería de Industria, Comercio y DesarrolloDirección General de Energía y Minasweb: http://portal.aragon.es Asturias Gobierno del Principado de Asturias Consejería de Industria y EmpleoDirección General de Minería, Industria y Energíaweb: http://www.princast.es Canarias Gobierno de Canarias Consejería de Presidencia e Innovación TecnológicaDirección General de Industria y Energíaweb: http://www.gobcan.es Agencia Insular de Energía de Tenerife, AIET web: http://www.agenergia.org Cantabria Gobierno de Cantabria Consejería de Industria, Trabajo y Desarrollo TecnológicoDirección General de Industriaweb: http://www.gobcantabria.es Sociedad de Gestión Energética de Cantabria, GENERCAN web: http://www.genercan.es 08_ANEXOS_CS2.indd 82 08_ANEXOS_CS2.indd 82 22/10/09 11:59:04 22/10/09 11:59:04

83 Castilla - La Mancha Junta de Comunidades de Castilla-La Mancha Consejería de Industria y TrabajoDirección General de Industria y Energíaweb: http://www.jccm.es Castilla - León Junta de Castilla y León Consejería de Economía y EmpleoDirección General de Industria, Energía y MinasFax 983 41 14 10web: http://www.jcyl.es Ente Regional de la Energía de Castilla y León, EREN web: http://www.eren.jcyl.es Cataluña Generalitat de Catalunya Departament de Treball, Indústria, Comerç i TurismeDirecció General d'Energia i Minesweb: http://www.gencat.net Institut Català d’Energia web: http://www.icaen.net Extremadura Junta de Extremadura Consejería de Economía y TrabajoDirección General de Ordenación Industrial, Energía y Minasweb: http://www.juntaex.es Agencia Extremeña de la Energía web: http://www.agenex.org Galicia Xunta de Galicia Consellería de Innovación, Industria e ComercioDirección Xeral de Industria, Enerxía e Minasweb: http://www.xunta.es Instituto Enerxético de Galicia, INEGA web: http://www.inega.es Illes Balears Govern de les Illes Balears Conselleria de Comerç, Indústria i EnergiaDirecció General d'Energiaweb: http://www.caib.es La Rioja Gobierno de La Rioja Consejería de Agricultura y Desarrollo EconómicoDirección General de Ordenación y Desarrollo Económicoweb: http://www.larioja.org Madrid Gobierno de la Comunidad de Madrid Consejería de Economía e Innovación TecnológicaDirección General de Industria, Energía y Minasweb: http://www.madrid.org Fundación de la Energía de la Comunidad de Madrid, FENERCOM web: http://www.fenercom.com Murcia Gobierno de la Región de Murcia Consejería de Economía, Industria e InnovaciónDirección General de Industria, Energía y Minasweb: http://www.carm.es Fundación Agencia Regional de Gestión de la Energía de Murcia, ARGEM web: http://www.argem.es Navarra Gobierno de Navarra Departamento de Industria y Tecnología, Comercio y TrabajoDirección General de Industria y Comercioweb: http://www.cfnavarra.es 08_ANEXOS_CS2.indd 83 08_ANEXOS_CS2.indd 83 22/10/09 11:59:04 22/10/09 11:59:04

84 País Vasco Gobierno Vasco Consejería de Industria, Comercio y TurismoDirección General de Energíaweb: http://www.euskadi.net Ente Vasco de la Energía, EVE web: http://www.eve.es Valencia Generalitat Valenciana Conselleria de Infraestructuras y TransportesDirección General de Energíaweb: http://www.gva.es Agència Valenciana de l’Energia web: http://www.aven.es 08_ANEXOS_CS2.indd 84 08_ANEXOS_CS2.indd 84 22/10/09 11:59:04 22/10/09 11:59:04

85 Ideas y recomendaciones para ser eﬁ cientes 08_ANEXOS_CS2.indd 85 08_ANEXOS_CS2.indd 85 22/10/09 11:59:04 22/10/09 11:59:04

86 Ideas para ser eﬁ cientes Consejos y buenas prácticas para el ahorro energético en el día a día de las personas. Residencial Sustituir las lámparas tradicionales con ﬁ lamentos de tungsteno por lámparas ﬂ uorescentes compactas (LFC) o tecnología LED (consumen hasta un 75% más de energía). Apagar las luminarias cuando salgamos de una habitación, pues el pico de consumo al encenderlas equivale de media a 24 segundos de funcionamiento para los tubos ﬂ uorescentes, entre uno y dos segundos para la tecnología LED, y menos de un segundo para las lámparas ﬂ uorescentes compactas. No obstante, los apagados y encendidos repetidos en las lámparas de bajo consumo y tubos ﬂ uorescentes acortan su vida útil. Controlar el termostato de los radiadores de calefacción y de refrigeración. La temperatura ideal en el invierno es de 20 ºC durante el día y 18 ºC durante la noche, en verano la temperatura de confort es de 25 ºC. Mantener despejadas y libres de obstáculos las zonas donde estén ubicados los radiadores, de lo contrario su rendimiento se ve negativamente afectado. Comprar los electrodomésticos con la mejor clasiﬁ cación energética. Existen 7 clases de eﬁ ciencia, identiﬁ cadas por un código de colores y letras (desde el color verde y la letra A para los equipos más eﬁ cientes, hasta el color rojo y la letra G para las menos eﬁ cientes). Apagar las televisiones y videoconsolas, su consumo residual puede llegar a costar hasta 60 € al año. 08_ANEXOS_CS2.indd 86 08_ANEXOS_CS2.indd 86 22/10/09 11:59:05 22/10/09 11:59:05

87 Terciario Seleccionar adecuadamente las temperaturas de consigna de los termostatos. Cada grado adicional de temperatura puede generar incrementos en los costes de calefacción de hasta el 8%. Asegurarse que el funcionamiento de la calefacción está sincronizado con los periodos de ocupación del ediﬁ cio. Aislar adecuadamente la envolvente del ediﬁ cio, las pérdidas de calor pueden reducirse hasta en un 90%. Limpiar las lámparas de forma regular (1 vez al año). La suciedad acumulada en éstas reduce signiﬁ cativamente la eﬁ ciencia de los sistemas de iluminación. Limpiar de forma regular las ventanas. La suciedad acumulada en los cristales entorpece la entrada de luz natural. Así mismo, es necesario asegurarse de que las persianas están abiertas para permitir el aprovechamiento de la luz natural. Dejar las fotocopiadoras en modo de hibernación cuando no estén en uso, y apagar al ﬁ nal de la jornada; una fotocopiadora que se deja encendida durante la noche consume suﬁ ciente energía para hacer 1.500 copias. Programar los monitores para entrar en modo de hibernación cuando se detecte inactividad, éstos consumen dos tercios de la energía que requieren los ordenadores. Cuando el personal se ausente de sus puestos de trabajo, los ordenadores se deben apagar. Ideas para ser eﬁ cientes 08_ANEXOS_CS2.indd 87 08_ANEXOS_CS2.indd 87 22/10/09 11:59:05 22/10/09 11:59:05

88 Industrial Apagar, siempre que sea posible, todas las instalaciones auxiliares cuando la maquinaria de fabricación no esté funcionando. El consumo de las plantas de fabricación cuando no están en funcionamiento y se encuentran en stand by, puede ser de hasta el 30%, debido a que pese a que la maquinaria está apagada, no sucede lo mismo con las instalaciones auxiliares. Instalar los motores eléctricos de mayor eﬁ ciencia, éstos consumen, en una fábrica típica, el 60% de la energía. Un motor eléctrico puede consumir la energía equivalente a su precio de compra en 2 meses. Así mismo, se deben seleccionar con una potencia que sea la adecuada para la carga que vayan a soportar, dado que la eﬁ ciencia de un motor que trabaja fuera de su punto nominal cae de forma dramática. Evitar instalar motores con potencia sobredimensionada y emplear variadores de velocidad para maximizar el rendimiento de los motores a diferentes regímenes de funcionamiento. Reparar inmediatamente las fugas en los sistemas de aire comprimido. Todas las juntas, sellos mangueras y acoplamientos deben revisarse frecuentemente. Un sistema eﬁ caz de detección de fugas resulta muy útil y el coste de implementarlo es reducido. Instalar puertas de apertura rápida o cortinas de tiras en todas las puertas de paso de carretillas. En muchos casos, se amortizan en menos de un año. Las baterías de las carretillas eléctricas deben cargarse fuera del horario de demanda pico de la red eléctrica (por la noche). Ideas para ser eﬁ cientes 08_ANEXOS_CS2.indd 88 08_ANEXOS_CS2.indd 88 22/10/09 11:59:05 22/10/09 11:59:05

89 ¡Apuntémonos ya a la Eﬁ ciencia Energética! 08_ANEXOS_CS2.indd 89 08_ANEXOS_CS2.indd 89 22/10/09 11:59:05 22/10/09 11:59:05

90 Conclusiones Sector Residencial Residencial Actualmente los ediﬁ cios residenciales consumen el 21% de la energía total del planeta. HV AC LIG HT IN G CO NT RO L M OT OR CO NT RO L RE NE W AB LE EN ER GY hasta el 40 % 21 % Sectorización del consumo 43% Climatización (HVAC) 22% Electrodomésticos 17% Agua caliente sanitaria 10% Cocina 8% Iluminación Conociendo y detectando los consumos de cada instalación y aplicando las soluciones apropiadas podemos llegar a un potencial ahorro de: Residencial 08_ANEXOS_CS2.indd 90 08_ANEXOS_CS2.indd 90 22/10/09 11:59:05 22/10/09 11:59:05

91 RE NEWAB LE ENERG Y ENERGY MAN AGEMENT LIG HTING CONTROL HVAC MOT OR CONT ROL Conclusiones Sector Terciario Terciario hasta el 30 % 18 % Dada la gran variedad de tipologías de ediﬁ cios y necesidades de sus usuarios es donde una buena asesoría nos hará detectar los potenciales ahorros en eﬁ ciencia energética, que pueden alcanzar: Ediﬁ cio Data Centers 2 % Otros 10% Iluminación 30% Climatización (HVAC) 60% Sectorización del consumo El consumo está concentrado en: El sector terciario, con una gran variedad de ediﬁ cios, supone el 20% del consumo global. Oficinas Hostelería Comercio Sanidad Educación 33 % 11 % 4 % 30 % 22 % 08_ANEXOS_CS2.indd 91 08_ANEXOS_CS2.indd 91 22/10/09 11:59:05 22/10/09 11:59:05

92 M OT OR CO NT RO L HV AC CO NT RO L EN ERG Y M ON IT OR ING AND CO NT RO L Conclusiones Sector Industrial Industria e infraestructura La industria es el sector que actualmente contribuye más al efecto invernadero, a la vez que es uno de los motores de nuestra economía. hasta el 20 % 31 % Sus particularidades como empresa hacen que siempre estén en continua evolución y las soluciones a ofrecer han de ser a medida de cada sector productivo. De esta forma podremos llegar a un ahorro energético de: Industria e infraestructura Industria química Alimentación, bebidas y tabaco Minerales no metálicos Siderurgia y fundición Pasta, papel e impresión Textil, cuero y calzado Metalurgia no férrea Transformados metálicos Equipos de transporte Madera, corcho y muebles Otros 22 % 19 % 15 % 12 % 3 % 3 % 3 % 5 % 6 % 4 % 8 % Motores 15-50% Aire comprimido y refrigeración 4-20% Vapor y calor industrial 20-40% Sectorización del consumo 08_ANEXOS_CS2.indd 92 08_ANEXOS_CS2.indd 92 22/10/09 11:59:05 22/10/09 11:59:05

93 Desarrollemos una actitud común La sociedad actual tiene un consumo de energía insostenible y todos debemos estar comprometidos para hacer de nuestro planeta un espacio más verde: Ahora es momento de actuar y ser más eﬁ cientes en cada una de nuestras acciones. Con el ahorro pasivo. Por ejemplo cambiando las bombillas por otras de bajo consumo o leds. Mejorando los hábitos de consumo como apagar completamente, sin el stand by, todos los equipos electrónicos. Con sistemas inteligentes que ayuden a consumir sólo la energía necesaria. Pero para alcanzar un elevado nivel de Eﬁ ciencia Energética es necesario analizar las instalaciones para detectar las mejoras posibles y los ahorros potenciales. El instalador, como conocedor de las instalaciones eléctricas y de las soluciones de Eﬁ ciencia Energética, es quien puede y debe analizarlas. Así nos podrá asesorar sobre cuáles son los pasos a seguir para hacer nuestra instalación aún más eﬁ ciente. Es tan importante el buen análisis como la implantación de la solución a la hora de conseguir los ahorros energéticos esperados. El instalador liderará la Eﬁ ciencia Energética dirigiéndose a los propietarios de las instalaciones aportando un conocimiento especíﬁ co y los beneﬁ cios que aportan las nuevas tecnologías. Confíe en su instalador que le guiará por la Eﬁ ciencia Energética. 08_ANEXOS_CS2.indd 93 08_ANEXOS_CS2.indd 93 22/10/09 11:59:05 22/10/09 11:59:05

94 Notas 08_ANEXOS_CS2.indd 94 08_ANEXOS_CS2.indd 94 22/10/09 11:59:06 22/10/09 11:59:06

95 Notas 08_ANEXOS_CS2.indd 95 08_ANEXOS_CS2.indd 95 22/10/09 11:59:06 22/10/09 11:59:06
